5.2 Montaggio del prodotto

Durante le operazioni di installazione assicurarsi
che umidità, polvere o corpi estranei non penetri-
no all'interno del prodotto.
ATTENZIONE
Danni alle attrezzature provocati da viti non ade-
guate!
Se il diametro della vite o la testa della vite sono troppo
grandi o troppo piccoli, la vite potrebbe incastrarsi nel
foro di montaggio e danneggiare la custodia. Per lo stes-
so motivo, non sono adatte viti svasate.
► Per il montaggio a muro, utilizzare viti dalle dimensioni
di seguito descritte.
Sono adatte viti a testa mezza tonda o viti con testa ci-
lindrica, ad esempio secondo DIN 7049, DIN 7981 o ISO
14585.
9,5 mm

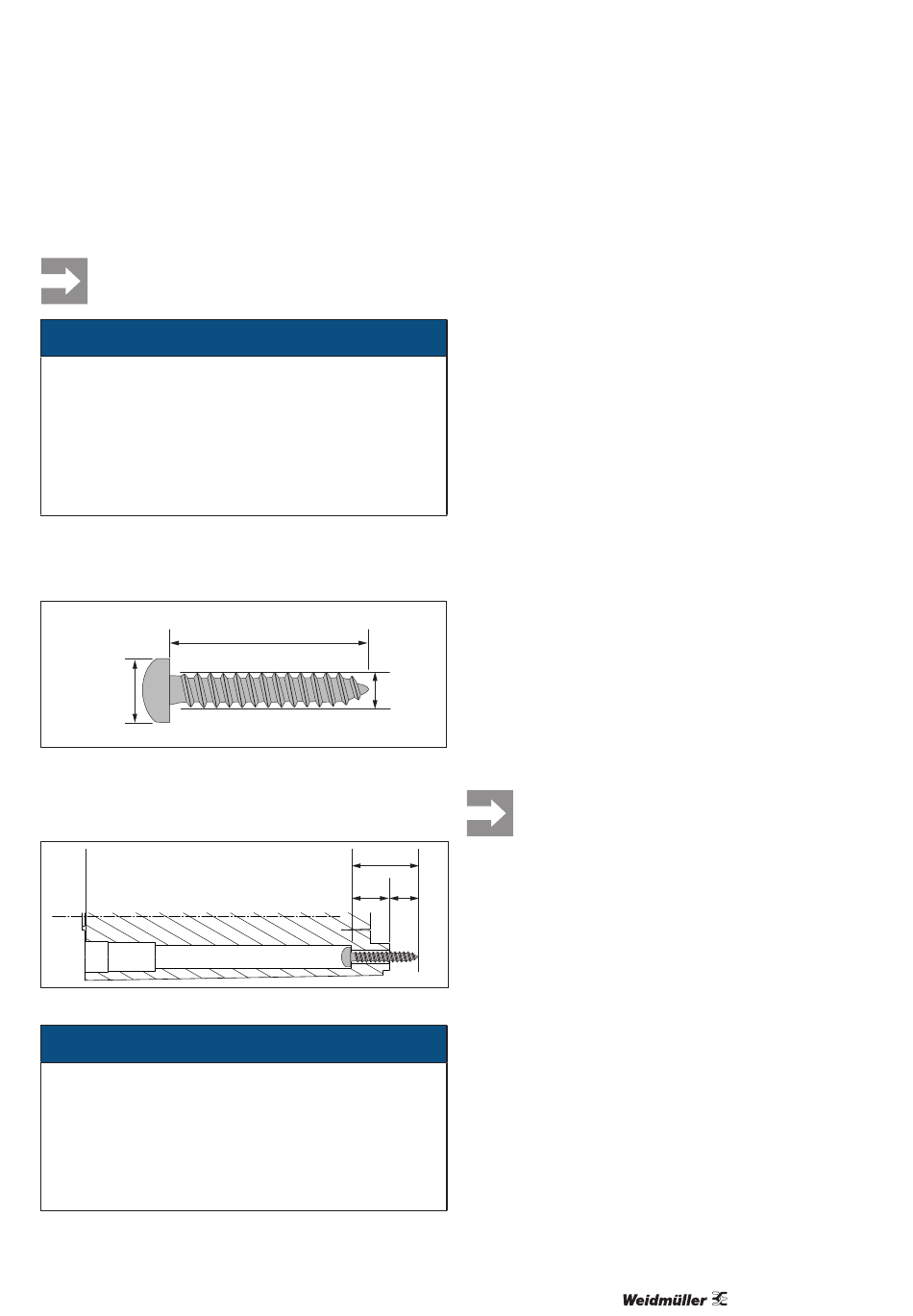

Figura 5.3 Dimensioni delle viti di fissaggio
La lunghezza X (profondità di penetrazione nel muro) deve
essere tale da garantire una presa sicura a muro.
Figura 5.4 Profondità di foratura per montaggio a muro
ATTENZIONE
Il prodotto potrebbe essere distrutto!
Il grado di protezione IP descritto è valido unicamente se
la custodia non è danneggiata.
► Per nessuna ragione devono essere eseguiti dei fori
supplementari nella custodia.
► Per nessuna ragione modificare le aperture esistenti.
2722530000/03/09.2020
L
4,8 mm
L
15 mm X
► Sollevare il PV Next String Combiner Box dall'imballag-
gio.
► Misurare la distanza esatta tra i fori di fissaggio e segna-
re le posizioni sul muro (vedere le tabelle delle dimen-
sioni al capitolo 5.3).
► Eseguire i fori sul muro e inserire i tasselli adatti come
richiesto.
► Rimuovere il coperchio della custodia dal PV Next
String Combiner Box.
► Avvitare il PV Next String Combiner Box al muro attra-
verso i fori di montaggio.
Entrate cavi
I pressacavi assicurano lo scarico della trazione e l'ermeti-
cità delle entrate cavo.
► Assicurarsi sempre di utilizzare le corrette coppie di ser-
raggio.
► Sigillare tutti gli ingressi cavi non utilizzati. A questo sco-
po, usare gli accessori del set di guarnizioni allegato SL
SET PV next (inserti guarnizione multipli, inserti guarni-
zione di riduzione, perni ciechi).
Connettori fotovoltaici
► Se il prodotto è dotato di connettori fotovoltaici, proteg-
gere eventuali connettori non utilizzati con calotte di
protezione per evitare che polvere e umidità penetrino
all'interno del prodotto.
Calotte di protezione: VSSO WM4 C (Nr.Cat. 1254870000)
Assicurarsi di non coprire l'elemento di equa-
lizzazione della pressione sul lato inferiore del
prodotto. Questo elemento riduce in modo signi-
ficativo la formazione di condensa nella custodia.
Installazione
