Poêle à bois Explorer I
Chapeau de l'extrémité homologué
Cheminée
homologuée
Support de plafond
Carneau
Protection
du sol

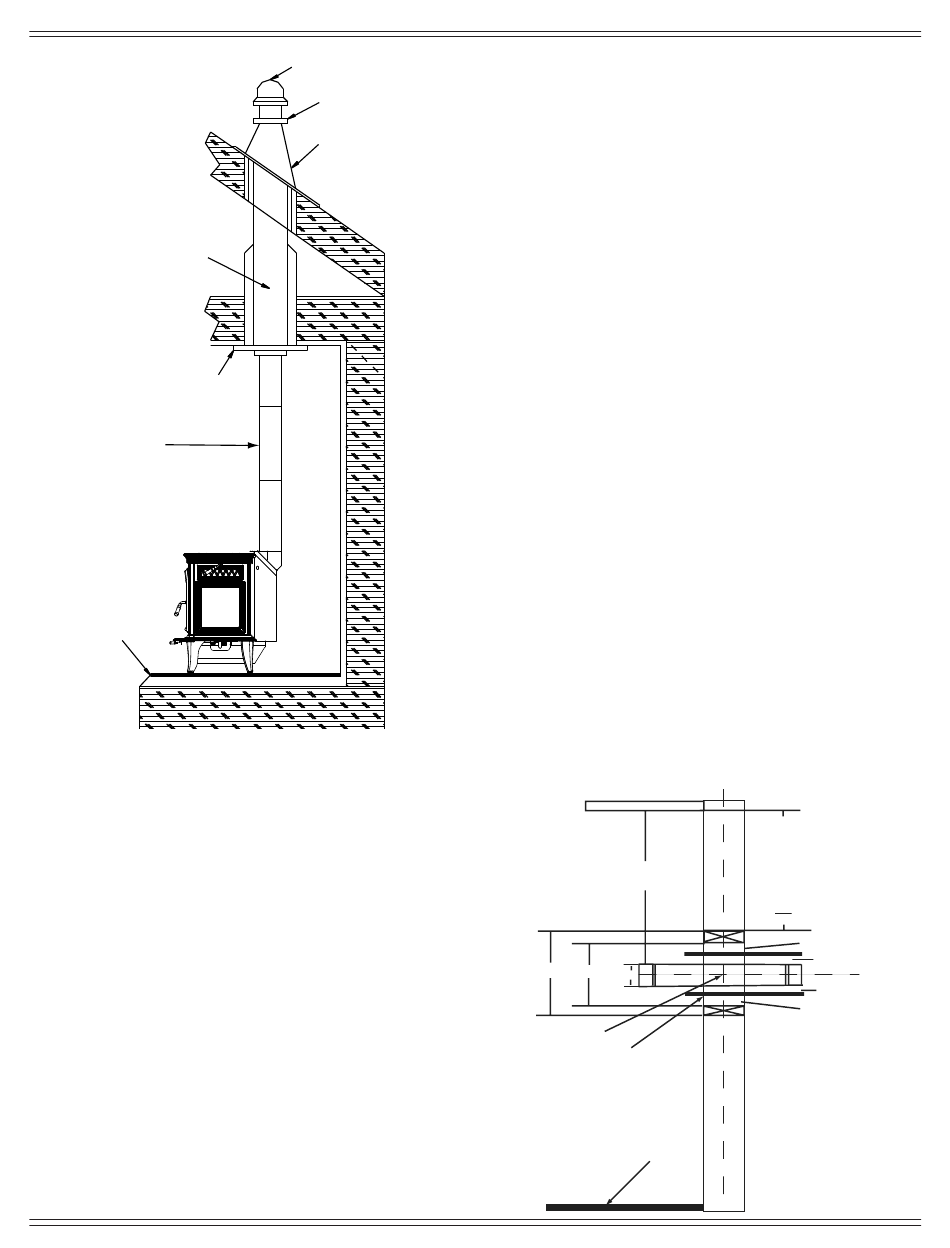

Figure 14.1 - Cheminée préfabriquée pour l'intérieur
Gaine de conduit
Construite sur place pour une cheminée en maçonnerie :
Composants
• Une cheminée préfabriquée isolée (isolant plein) doit avoir
une longueur minimum de 305 mm (12 po) (plus longue si
les murs sont plus épais), un diamètre intérieur de 152 mm
(6 po) et être en conformité avec UL 103 type HT. La
cheminée doit dépasser du mur intérieur de 51 mm (2 po)
minimum et du mur extérieur de 25 mm (1 po) minimum.
• L'entretoise, le collier de garniture et la bride murale doivent
être adaptés à la cheminée pleine choisie.
• Boisseau d'argile d'un diamètre minimum de 203 mm (8 po)
(si elle n'est pas déjà installée dans la cheminée) et mortier
réfractaire.
• Lorsque la juridiction nécessite l'installation d'un doublage de
cheminée approuvée dans la cheminée de maçonnerie.
14
Dégagements
•
Mitre
•
Solin
•
Instructions :
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. Installez le collier de garniture sur le tronçon de cheminée à
Figure 14.2
FC7062-197G
Les dégagements d'une cheminée en maçonnerie doivent
être en conformité avec NFPA 211, à savoir 51 mm (2 po)
minimum par rapport aux supports métalliques et matériaux
inflammables.
Le dégagement autour du carneau doit être de 25 mm (1 po)
minimum.
L'ouverture en haut du mur doit être à au moins 343 mm
(13 1/2 po) du plafond ou à 114 mm (4 1/2 po) au-dessus du
dégagement minimum spécifié par le fabricant du carneau.
Le dégagement vertical minimum selon NFPA 211 est de
457 mm (18 po) depuis le carneau et le plafond ou égal à la
valeur minimale recommandée par le fabricant du carneau.
Figure 14.2
Pratiquez une ouverture dans le mur intérieur à la hauteur
prévue pour l'entrée du carneau dans la cheminée en
maçonnerie. Figure 14.2
Cette ouverture doit comporter un revêtement en argile ou
équivalent d'un diamètre minimum de 203 mm (8 po), retenu
par du mortier réfractaire.
Construisez un cadre de 432 x 432 mm (17 x 17 po)
(dimensions extérieures) pour l'ouverture du mur en utilisant
du bois de charpente de 51 x 51 mm (2 x 2 po). L'intérieur de
ce cadre doit avoir une ouverture de 356 x 356 mm (14 x 14
po) minimum. Figure 14.2
Installez l'entretoise du mur sur le côté cheminée du cadre.
Clouez le cadre à l'ouverture du mur. L'entretoise doit être
placée du côté cheminée.
Insérez le tronçon de cheminée avec isolation dans la paroi
extérieure de la cheminée en maçonnerie.
Utilisez une bride murale pour attacher solidement la
cheminée avec isolation pleine à la cheminée en maçonnerie.
Insérez un tronçon de carneau dans la cheminée. Contrôlez
qu'il ne dépasse pas le bord du revêtement de boisseau
d'argile de la cheminée à l'intérieur de la cheminée.
Scellez l'extrémité du carneau au boisseau d'argile au moyen
de mortier réfractaire.
isolation pleine.
ceiling
Minimum18.0"
NFPA 211
17.0" OD
14.0" ID
8.0"
Center of Hole
Thimble
Include depth
of hearth pad
C L
13.5" below ceiling to top
of opening
Wall
or top of opening is a min.of
4.5" below min.clearance
specified by connector mfg.
1.5 2x2 framing stud
2.0 min air clearance
1.0 min air clearance
4.5
1.5"
2.0"
1.0"
C L
1.0"
2.0"
1.5"
