Dantherm HCH5 MKII Traduction Du Manuel D'utilisation D'origine page 26

Raccordements
externes (platine
principale)
MODBUS
Connexion à un
LAN
26

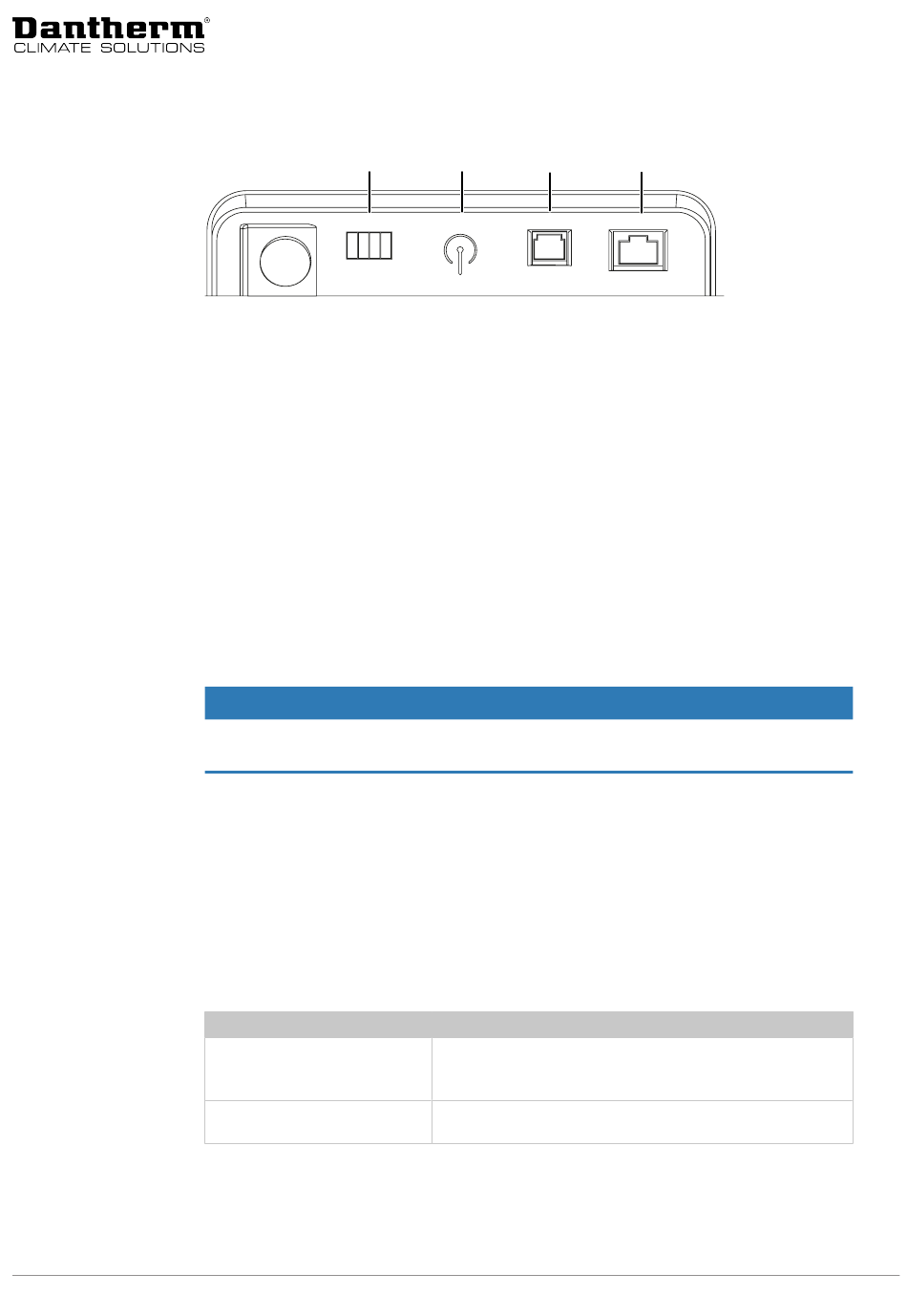

L'illustration suivante montre les raccordements externes de la platine principale. Voir aussi le
schéma électrique au chapitre Annexe pour les raccordements aux différents ports.
1
DIG IN
230V
Fig. 15: Raccordements externes
1 Dig In :
Entrée externe numérique pour la sélection de
certains processus
2 Antenna :
Prise d'antenne pour la liaison avec la télécom-
mande sans fil
3 Modbus :
Le raccordement Modbus RTU est prévu pour la
communication interne entre l'appareil et les
accessoires Dantherm (HAC 2 + HCP 11 + FPC).
4 Ethernet :
Connexion LAN
Modbus RTU est destiné à la communication interne entre l'appareil (platine principale) et les
accessoires Dantherm (HAC, FPC ou HCP 11). Modbus RTU est raccordé par l'intermédiaire du
port RS485.
INFO
Un système domotique externe (BMS) ne peut pas être raccordé à travers Modbus RTU par le
biais du port RS485 ni par l'intermédiaire d'un accessoire Dantherm (HAC, FPC ou HCP 11).
Modbus TCP/IP : Les unités de ventilation Dantherm ont la possibilité de communiquer avec
Modbus TCP/IP par l'intermédiaire du port Ethernet. Ceci peut être utilisé pour les systèmes
domotiques (BMS) ou pour la communication avec les applications pour smartphones.
Raccordez l'appareil à un port LAN au moyen d'un câble Ethernet standard à connecteur RJ45.
En cas d'utilisation d'un câble non préfabriqué, posez tout d'abord une longueur de câble suf-
fisante dans la maison. Montez ensuite le connecteur RJ45 en utilisant la technologie de câ-
blage standard Crossover comme il est indiqué dans la T568B. Ces instructions de montage
peuvent être trouvées sur Internet, par exemple sur Wikipedia.
L'appareil peut être commandé par l'intermédiaire d'une application smartphone (iOS ou An-
droid), à condition que votre appareil soit connecté au même réseau par Wi-Fi.
Affectation de l'adresse IP
IP dynamique
IP statique
MANUEL D'INSTALLATION ET DE SERVICE POUR LES PROFESSIONNELS
Description du produit: Description des composants de commande
2 3
ANTENNA MODBUS ETHERNET
Description
Si l'appareil est connecté à un routeur avec serveur DHCP inté-
gré, il demandera lui-même, au démarrage, l'adresse IP au rou-
teur.
Il est possible, au moyen de PC-Tool, d'affecter à l'appareil une
adresse IP statique.
4
