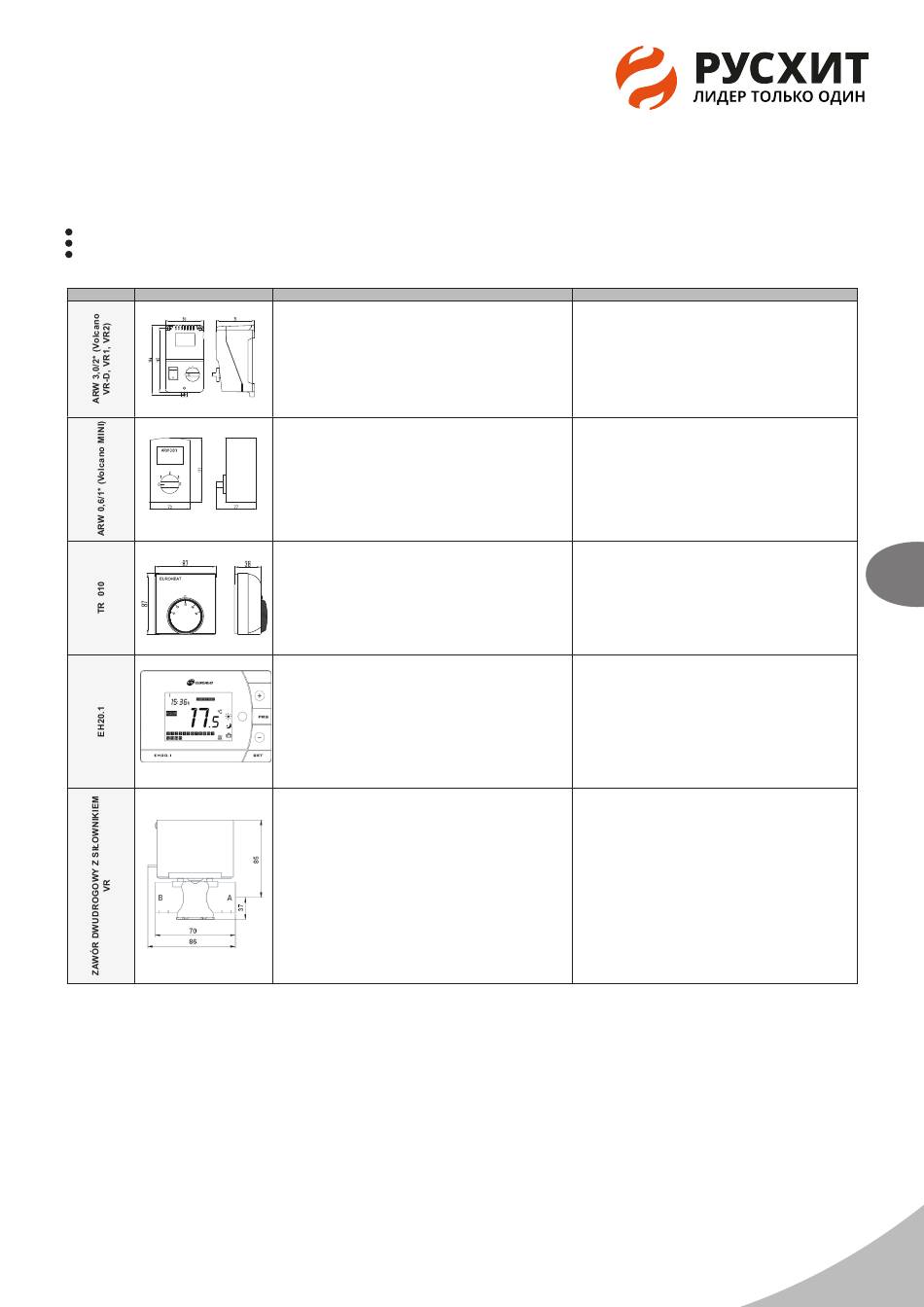

5. AUTOMATYKA
5.1 ELEMENTY AUTOMATYKI
Połączenia elektryczne mogą być wykonane jedynie przez elektryków z odpowiednimi uprawnieniami zgodnie z obowiązującymi:
przepisami bhp
instrukcjami montażu
dokumentacją techniczną każdego elementu automatyki
UWAGA Przed rozpoczęciem montażu i podłączeniem instalacji należy zapoznać się z oryginalną dokumentacją dołączoną do elementów automatyki.
MODEL
SCHEMAT
134mm x 94mm x 28mm
DANE TECHNICZNE
REGULATOR PRĘDKOŚCI OBROTOWEJ – ARW 3,0/2
● napięcie zasilania: 230V AC +/- 10%
● dopuszczalny prąd wyjściowy: 3 A
● sposób regulacji: skokowy
● ilość stopni regulacji: 5
● włącznik / wyłącznik
● stopień ochrony IP: 54
● sposób montażu: natynkowy
● parametry otoczenia pracy: 0...40°C
REGULATOR PRĘDKOŚCI OBROTOWEJ – ARW 0,6/1
● napięcie zasilania: 230V AC +/- 10%
● dopuszczalny prąd wyjściowy: 0,6 A
● sposób regulacji: skokowy
● ilość stopni regulacji: 3
● stopień ochrony IP: 54
● sposób montażu: natynkowy
● parametry otoczenia pracy: 0...35°C
TERMOSTAT POMIESZCZENIOWY – TR 010
● napięcie zasilania: 24 ...230V AC
● dopuszczalne obciążenie: 10 (3) A
● zakres nastawy: 10 ... 30°C
● dokładność regulacji: +/- 1°C
● stopień ochrony: IP30
● sposób montażu: natynkowy
● parametry otoczenia pracy: -10... +50°C
PROGRAMOWANY STEROWNIK TEMPERATURY
● zasilanie: baterie alkaliczne 1,5 V w komplecie)
● zakres nastawy: 5 ... 35°C
● rozdzielczość nastaw i wskazań: 0,5°C
● dopuszczalne obciążenie wyjścia sterującego: 5(2) A (24 ... 230V AC)
● stopień ochrony: IP30
● sposób montażu: natynkowy
● parametry otoczenia pracy: 0 ...50°C
● czas przełączania cyklu pracy: 60min
● programator: z zegarem tygodniowym
● tryb pracy: ustawienia fabryczne lub indywidualne
ZAWÓR DWUDROGOWY
● średnica przyłączy: 3/4"
● tryb pracy: dwupołożeniowy ON-OFF
● maksymalna różnica ciśnień: 100 kPa
● klasa ciśnienia: PN 16
● współczynnik przepływu kvs: 6,5 m
/h
3
● maksymalna temperatura czynnika grzewczego: 93°C
● parametry otoczenia pracy: 2 ...40°C
SIŁOWNIK ZAWORU
● pobór mocy: 7 VA
● napięcie zasilania: 230V AC +/- 10%
● czas zamknięcia/ otwarcia: 5 /18s
● pozycja bez zasilania: zamknięta
● stopień ochrony: IP20
● parametry otoczenia pracy: 2 ... 40°C
13
UWAGI
● Nie należy podłączać do jednego regulatora obrotów więcej
niż jednego urządzenia VOLCANO VR-D/VR1/VR2 oraz więcej
niż czterech urządzeń VOLCANO mini ze względu na wartości
dopuszczalnych prądów wyjściowych.
● Minimalna odległość między zamontowanymi regulatorami
w pionie i poziomie wynosi 20 cm.
● Sugeruje się wykonanie podłączenia zasilania przewodem min.
3 x 1,5mm
.
2
● Rysunki elementów automatyki przedstawiają jedynie
wizualizacje przykładowych produktów.
● Nie należy podłączać do jednego regulatora obrotów więcej niż
jednego urządzenia
VOLCANO MINI ze względu na wartości dopuszczalnych
prądów wyjściowych.
● Minimalna odległość między zamontowanymi regulatorami
w pionie i poziomie wynosi 20 cm.
● Sugeruje się wykonanie podłączenia zasilania przewodem min.
3 x 1,5mm
.
2
● Rysunki elementów automatyki przedstawiają jedynie
wizualizacje przykładowych produktów.
● Sugeruje się wykonanie podłączenia przewodem 2 x 0,75mm
● Rysunki elementów automatyki przedstawiają jedynie
wizualizacje przykładowych produktów.
● Termostat oraz programowany sterownik temperatury powinny
być zainstalowane w tzw. miejscu reprezentatywnym.
● Należy unikać miejsc bezpośrednio narażonych na działanie
promieniowania słonecznego, fal elektromagnetycznych itp.
● Dokładny opis działania programowanego sterownika
temperatury znajduje się w instrukcji obsługi dostępnej na
www.vtsgroup.com
● Termostat oraz programowany sterownik temperatury powinny
być zainstalowane w tzw. miejscu reprezentatywnym.
● Należy unikać miejsc bezpośrednio narażonych na działanie
promieniowania słonecznego, fal elektromagnetycznych itp.
● Sugeruje się wykonanie podłączenia przewodem min. 2 x
0,75mm
.
2
● Rysunki elementów automatyki przedstawiają jedynie
wizualizacje przykładowych produktów.
● Zaleca się montaż zaworu dwudrogowego na rurociągu powrot-
nym.
● Rysunki elementów automatyki przedstawiają jedynie wizuali-
zacje przykładowych produktów.
● Sugeruje się wykonanie podłączenia zasilania przewodem min.
3 x 0,75mm
2
.
● Rysunki elementów automatyki przedstawiają jedynie wizuali-
zacje przykładowych produktów.
.
2
