Podłączenie zasilania elektrycznego
UWAGA Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania. Zalecane zabezpieczenie: przeciążeniowe
(nagrzewnica wodna VOLCANO VR1/VOLCANO VR2 - 4A, destratyfi kator VOLCANO VR-D – 4A, VOLCANO MINI – 1 A) oraz różnicowoprądowe. VOLCANO VR-D/ VOLCANO VR1/
VOLCANO VR2/ VOLCANO MINI (wentylator) jest wyposażony w listwę zaciskową przystosowaną do przewodów elektrycznych 7 x 3 mm2. UWAGA Zalecamy podłączenie przewodów do
listwy zaciskowej z wcześniej zaciśniętymi odpowiednimi końcówkami tulejkowymi.
VOLCANO VR-D/ VR1/VR2/MINI
PL

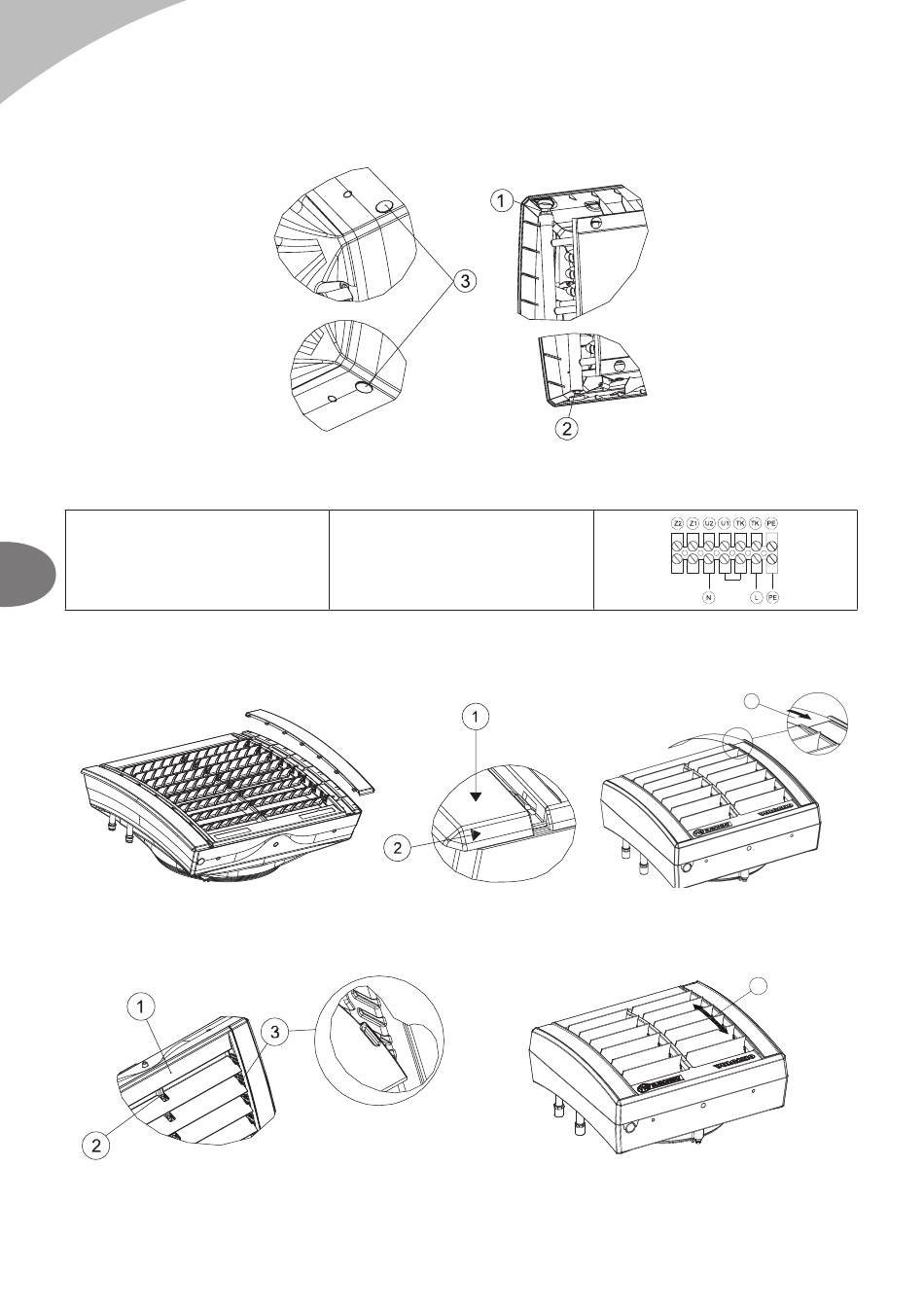

Nakładki Volcano VR-D, VR1, VR2
W celu montażu kolorowych nakładek należy je przyłożyć w wyznaczone miejsca na przedniej płycie urządzenia zgodnie z kierunkiem 1, a następnie delikatnie wsunąć nakładkę w kierunku
2 aż do momentu zatrzaśnięcia zaczepów. Aby zdemontować nakładkę, należy nacisnąć ją w miejscach zaczepów i odsunąć ją na zewnątrz nagrzewnicy. W skład urządzenia wchodzi jeden
komplet nakładek.
Nakładki Volcano MINI
Kolorowe nakładki Volcano MINI montuje się przez wsunięcie w prowadnice od góry urządzenia 3
Ustawienie kierownic powietrza
W celu zmiany położenia kierownicy powietrza należy ją odciągnąć w kierunku pokazanym na rysunku 1, jednocześnie odginając jej prawą krawędź w celu wprowadzenia trzpienia mocującego
odpowiedni otwór 3. Następnie należy wykonać powyższą czynność z mocowaniem kierownicy powietrza po drugiej stronie. Aby zdemontować kierownice powietrza, należy zwolnić zatrzask
znajdujący się w mocowaniu środkowej części 2. Kierownice powietrza Volcano MINI montowane są na trzpieniu obrotowym, co zapewnia możliwość płynnej regulacji 4.
Volcano VR-D, VR1, VR2
Volcano VR-D, VR1, VR2
3 x 1,5 mm
2
12
V20 (mini)
VOLCANO
VOLCANO
VOLCANO
VOLCANO
VOLCANO
VOLCANO
3
Volcano MINI
4
Volcano MINI
V25
V45
VR1
VR2
VR-D
