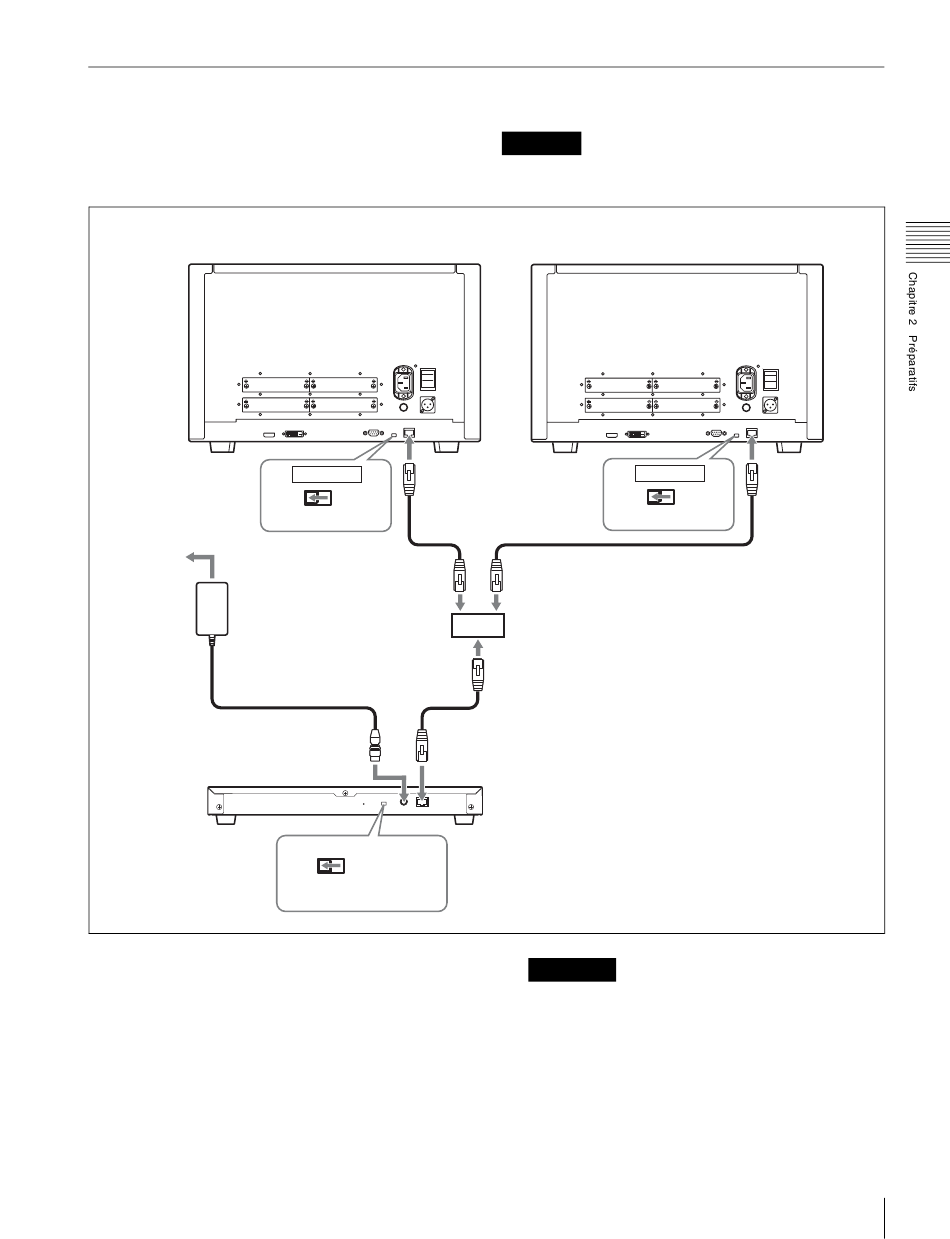

Connecter les unités multiples avec le LAN
Le contrôleur commande jusqu'à 32 moniteurs. Jusqu'à
quatre contrôleurs sont connectés à un moniteur en mode
simple.
Moniteur
Adaptateur secteur
(fourni avec le BKM-16R)
Contrôleur (BKM-16R)
1
Désactivez l'interrupteur ON/OFF (alimentation) du
moniteur (OFF) avant de connecter les unités.
2
Connectez au réseau au moyen d'un câble 10BASE-T/
100BASE-TX (câble blindé, optionnel).
Connecteur
NETWORK
LAN (10/100)
PEER TO
LAN
PEER
Réglez sur LAN.
Connecteur
Connecteur
LAN (10/100)
DC 5V/12V IN
NETWORK
LAN
PEER TO PEER
Réglez sur LAN.
Remarque
Le contrôleur ne peut pas commander des moniteurs dans
un autre sous-réseau.
Moniteur
NETWORK
PEER TO
LAN
Réglez sur LAN.
Concentrateur de
commutation
(recommandé : avec
fonction AUTO MDI/MDI-X)
Remarques
• Lorsqu'un câble LAN optionnel est connecté,
utilisez un câble de type blindé afin d'éviter tout
dysfonctionnement dû aux bruits.
• Nous recommandons l'utilisation d'un concentrateur
de commutation optionnel avec la fonction d'auto-
sélection (AUTO MDI/MDI-X) d'un câble droit/
croisé.
Lorsque vous utilisez le concentrateur de
Connecteur
LAN (10/100)
PEER
Connexions
23
