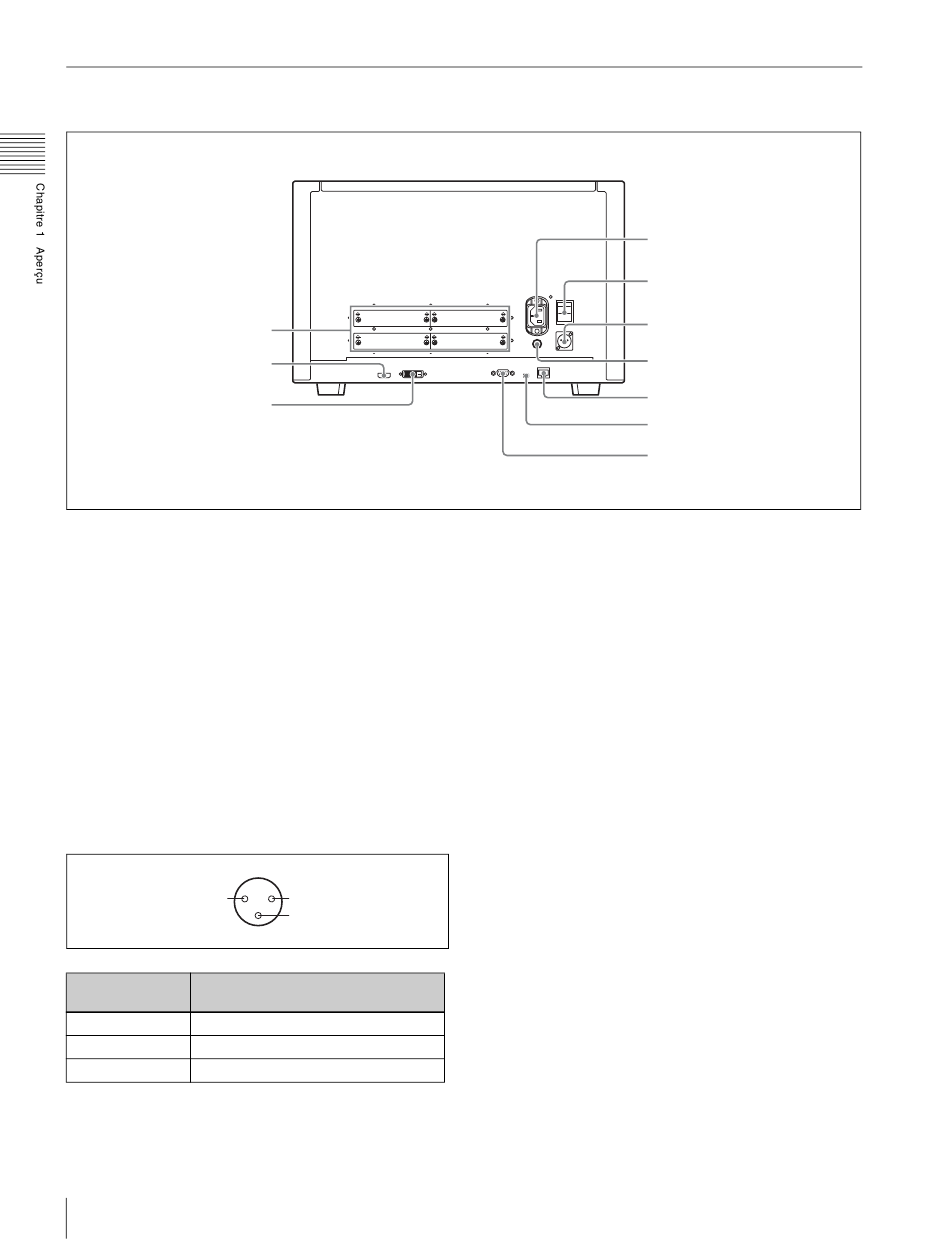

Panneau arrière
q; Fentes d'entrée
optionnelles
9 Connecteur d'entrée HDMI
8 Connecteur d'entrée DVI-D
a Connecteur AC IN (3 broches)
Connecte le moniteur à une source secteur au moyen du
cordon d'alimentation secteur.
b Interrupteur ON/OFF (alimentation)
Une fois allumé (ON), le moniteur passe en mode de
fonctionnement. Dans le menu Power du menu System
Configuration, vous pouvez également régler le moniteur
pour qu'il passe en mode veille lorsque vous activez
l'interrupteur ON/OFF.
Pour davantage d'informations sur le menu Power, voir
« Power » (page 70) du menu System Configuration.
c Connecteur DC IN 24 -28 V (entrée d'alimentation
DC) (XLR 3 broches, mâle)
Connectez la source d'alimentation 24 à 28 V DC.
Numéro de
Fonction
broche
1
– (MASSE)
2
+ (24 à 28 V DC)
3
NC
d Connecteur DC 5V OUT (femelle)
Fournit le courant continu au contrôleur.
16
Emplacement et fonctions des commandes et des connecteurs
1
2
3
1 Connecteur AC IN
2 Interrupteur ON/OFF
3 Connecteur DC IN 24 - 28 V
4 Connecteur DC 5V OUT
5 Connecteur LAN (10/100)
6 Interrupteur NETWORK
7 Connecteur PARALLEL REMOTE
Connectez au connecteur DC 5V/12V IN du contrôleur
avec le SMF-700 ou le câble fourni au moyen du BKM-
39H.
e Connecteur LAN (10/100) (10BASE-T/100BASE-
TX)
Connectez au connecteur LAN (10/100) du contrôleur au
moyen du SMF-700 ou du câble fourni avec le BKM-39H.
Ou connectez au réseau ou au connecteur LAN (10/100) du
contrôleur au moyen du câble 10BASE-T/100BASE-TX
LAN (type blindé, optionnel).
ATTENTION
• Par mesure de sécurité, ne raccordez pas le connecteur
pour le câblage de périphériques pouvant avoir une
tension excessive à ce port. Suivez les instructions pour
ce port.
• Lors de la connexion du câble LAN de l'appareil au
périphérique, utilisez un câble blindé afin d'empêcher
tout dysfonctionnement dû au bruit de rayonnement.
• Pour brancher le moniteur au connecteur LAN (10/100)
du contrôleur dans une connexion d'égal à égal
(l'interrupteur NETWORK est réglé sur PEER TO
PEER), utilisez un câble droit (type blindé).
• La vitesse de la connexion peut être affectée par le
système de réseau.
f Interrupteur NETWORK
LAN : Pour la connexion au réseau.
PEER TO PEER : Pour la connexion au connecteur LAN
(10/100) du contrôleur dans une connexion d'égal à égal.
