Der BMS-Eingangsanschluss 2 kann verwendet werden, um das Ladegerät in den
Standby-Modus zu versetzen. Zwar unterbricht das Ladegerät in diesem Modus den
Ladevorgang, da aber die internen Schaltkreise weiterhin aktiv bleiben, kann der
Ladevorgang sofort wieder fortgesetzt werden. Dieser Eingang kann zum Anschluss an
das BMS einer Lithium-Batterie verwendet werden, um den Ladevorgang bei Bedarf zu
unterbrechen. Standardmäßig ist dieser Eingang „aktiv niedrig" (< 1 V ist „Ein" und > 3
V ist „Standby"). Über TBS Dashboard oder die Dashboard-App für Mobilgeräte lässt
sich dieser jedoch auch auf „aktiv hoch" einstellen. Die maximale Eingangsspannung
beträgt 32 V.
Anschluss 3 ist ein Open-Kollector-Ausgang, der unter anderem für das Anschließen
einer ferngesteuerten Anzeigeleuchte herangezogen werden kann. Die maximale
Schaltspannung und strom betragen 32 V bzw. 150 mA. Standardmäßig ist dieser
Ausgang immer dann „aktiv niedrig", wenn das Ladegerät in diesem Moment lädt
ODER wenn der Ladevorgang abgeschlossen ist. Weitere aktive Zustände können im
TBS Dashboard oder in der Dashboard-App für Mobilgeräte festgelegt werden.
Anschluss 4 ist künftigen Verwendungszwecken vorbehalten und daher noch keiner
aktiven Funktion zugeordnet.

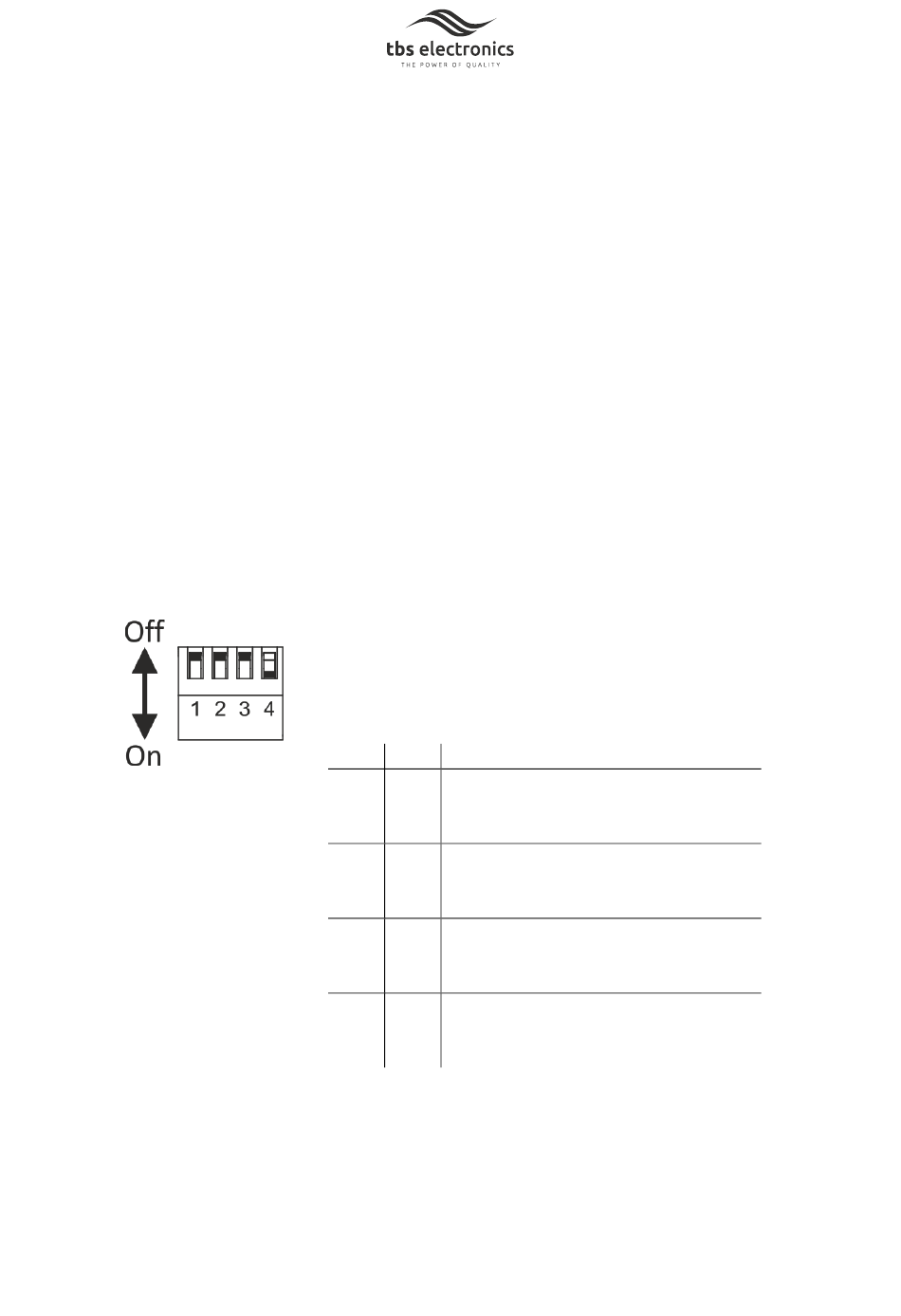

④ Einstellungen der DIP-Schalter
Mit den DIP-Schaltern 1 und 2 wird das gewünschte
Ladeprogramm für die am Ausgang angeschlossene Batterie
ausgewählt. Informationen dazu finden Sie in der
nachstehenden Tabelle:
DIP1 DIP2 Batterytyp / Ladeprogramm
'Off' 'Off' Flüssig (Standardeinstellung)
Bulk/Abs Spannung = 14.4V (28.8V)
Float Spannung = 13.5V (27.0V)
'Off' 'On' GEL
Bulk/Abs Spannung = 14.2V (28.4V)
Float Spannung = 13.5V (27.0V)
'On' 'Off' AGM
Bulk/Abs Spannung = 14.7V (29.4V)
Float Spannung = 13.6V (27.2V)
'On' 'On' LiFePo4
Bulk/Abs Spannung = 14.4V (28.8V)
Float Spannung = 13.8V (27.6V)
1)
Ladespannungen die in Klammern gesetzt sind, gelten für
das Modell OCD 12/24-30
2)
Sämtliche der auf die Ladespannung bezogenen
Standardwerte lassen sich mit TBS Dashboard und der
Dashboard-App für Mobilgeräte konfigurieren.
