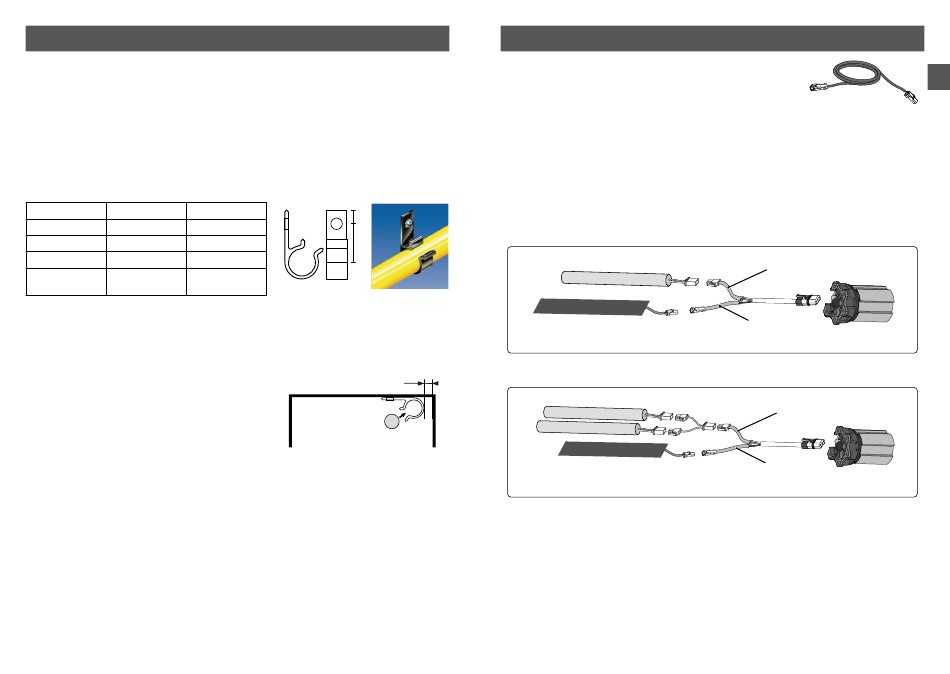

3/ Installation de la batterie
3.1 Installation
Vérifier l'intégrité de l'enveloppe de la batterie et toute absence de dégradation avant son
installation.
Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC60364.
La batterie doit être obligatoirement installée à l'intérieur du coffre du volet roulant et fixée par les
supports réf. 7011749 pour le pack 1200mAh ou réf. 7011750 pour le pack 2200 mAh à l'aide des rivets
réf. 7011762 (x200).
Référence 7011749
Longueur (L) 25 mm
Longueur (L2) 10 mm
Diamètre (D) 15 mm
Diamètre trou de
6 mm
fixation (F)
Lors de la fixation des supports, prévoir une marge de 6 mm afin
de permettre l'ouverture du support lors de la mise en place de la
batterie.
Les trois éléments (panneau solaire/batterie et moteur du
système), doivent être installés du même côté.
Les connecteurs doivent être placés entre la joue et la flasque,
en fixant les câbles à l'intérieur du coffre du volet roulant.
Les câbles et les connecteurs doivent être protégés de
l'enroulement du volet roulant.
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
La batterie doit être abritée de toute projection d'eau (IP X4) et du soleil (UV).
3.2 Remplacement de la batterie
En cas de remplacement de la batterie, veillez à déconnecter au préalable le panneau solaire.
Le remplacement, par un modèle identique, doit être effectué par un professionnel.
Ne jetez pas le produit avec les ordures ménagères.
Veillez à le déposer dans un point de collecte ou dans un centre agréé afin de garantir son recyclage.
Ne pas mettre au feu, ne pas détériorer.
Après remplacement, ne pas oublier de reconnecter le panneau solaire.
Pour les Tymoov 20 SO, il est impératif de changer les deux batteries. Les nouvelles devront avoir le même
date code.
6
7011750
L2
F
28 mm
L
10 mm
20 mm
D
6 mm
6 mm mini.
4/ Raccordement
Le moteur est livré avec un câble d'alimentation H05VVF. Ce câble, ne peut
pas être mis en extérieur sauf si ce dernier ainsi que le connecteur sont mis
dans un conduit résistant aux UV.
Des rallonges pour déporter le panneau solaire sont disponibles en longueur
de 430 mm 7011763 (x5) & 6357065 (x1), 800 mm 7011778 (x5) & 6357066 (x1), 2 m 7011779 (x5) &
6357067 (x1) ou 4 m 7011727 (x5) & 6357039 (x1).
Ne pas rallonger au-delà de 4 m.
Pour ne pas être exposés aux UV, les câbles du panneau et de la rallonge doivent passer dans les gorges de
chaque support, pour que les connecteurs restent protégés derrière le panneau. Ils seront bloqués avec la
fixation du panneau dans les trous de clippage.
ATTENTION : les rallonges ne peuvent pas être utilisées pour la batterie.
TYMOOV 5 SO / 10 SO / 15 SO
Batterie
Panneau photovoltaïque
TYMOOV 20 SO
Batterie 1
Batterie 2
Panneau photovoltaïque
Marron (+) / Bleu (-)
Tête moteur
Noir (+) / Bleu (-)
Marron (+) / Bleu (-)
Tête moteur
Noir (+) / Bleu (-)
