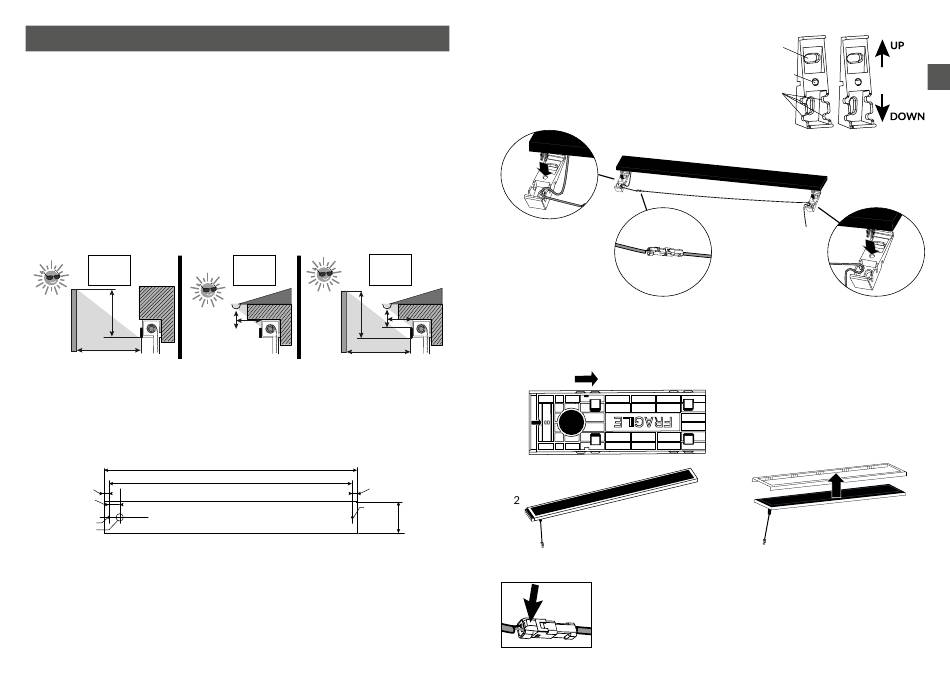

2/ Fixation du panneau photovoltaïque
Recommandations : Lors de l'installation et la fixation du panneau et de la batterie, veillez à orienter les
câbles et à les disposer à proximité de la tête du moteur.
Règles d'installation : L'intégralité de la surface du panneau solaire doit toujours être positionnée sur le
coffre du volet (ou déportée) de façon à être exposée le plus favorablement au rayonnement du soleil. Pour
les puissances 15Nm et 20Nm, exposées sur les façades Nord, il est recommandé de déporter le panneau
pour une exposition maximale au rayonnement solaire (Sud et Ouest) ou l'installation du connecteur de
charge externe, afin de bénéficier de toutes les performances du Tymoov Solar.
Veuillez prendre en compte la proximité avec différents obstacles pouvant générer de l'ombre en
permanence (mur de clôture, arbre, gouttière, balcon, avancée de toit..).
Obstacle en face Obstacle au dessus du
du panneau solaire.
D1 ≥ H1
H1
D1
Pour les coffres de volets roulants monobloc / rénovation (tôle), mettez les volets roulants en position
basse, sur la face avant du coffre, percez deux trous de 5 mm (A) pour la fixation du panneau et un trou de
12 mm mini (B) pour le passage du câble. Passez le fil d'alimentation par ce trou (B).
10,5 mm
20 mm
A B
Ø 5 mm
Ø 12 mm
4
Obstacle au dessus + en
panneau solaire. face du panneau solaire.
D1 ≥ 4xH1
&
D2 ≤ H2
D2 ≤ H2/2
H1
H2
H2
D2
D1
500 mm
479 mm
10,5 mm
Ø 5 mm
A
Pour les autres coffres, le panneau doit être installé avec
les supports. Ils seront fixés via les lumières et le panneau
solidarisé aux supports via les trous de clippage. En cas de
déport de panneau, pour une meilleure exposition, utilisez
aussi les supports et les rallonges. Une fois les supports fixés
(grâce au lot de 2 supports réf 6357028(x1) ou 7011726(x5))
en ayant respectés les entraxes des pions du cadre du
panneau, clippez le dessus. ATTENTION : veillez à bien
respecter le sens de montage des supports (UP/DOWN).
Câble du panneau
photovoltaïque
Remplacement du panneau solaire avec cadre (6357035) et sans cadre
(7011780)
D2
Pour déclipper le panneau et le cadre de ses supports ou du coffre, munissez-vous d'un petit tournevis plat
et appuyez sur les pions au niveau des trous de clippage.
64 mm
2
Une fois le capot dégagé du fond du support (2), retirez-le et enlevez le panneau (3).
Attention à sortir le câble du coffre du volet roulant pour pouvoir le déconnecter.
Lumière
Gorges
Rallonge
2
1
Pour ne changer que le panneau, sans déclipper
le cadre du support ou du coffre, faites glisser le
capot du cadre sur la gauche ou la droite (1).
3
Pour déconnecter le panneau du câble
Y, appuyez sur le clip du connecteur du
panneau.
Trou de
clippage
