2. Conception et fonctionnement
2.1 Descriptions de fonctionnement
Les transmetteurs de niveau AF-ADF... et AVK-ADF... sont utilisés pour la
détection en continu du niveau de liquides. Ils fonctionnent selon le principe
du flotteur avec transmission magnétique. Un aimant permanent intégré
dans le flotteur (6) actionne les contacts Reed de la chaîne de mesure ré-
sistive installée dans le tube capteur ou le tube de guidage (5) au moyen
de son champ magnétique. Le flotteur (6) change de hauteur en fonction du
niveau de fluide à mesurer. La valeur ohmique mesurée est proportionnelle
au niveau. En raison de la résolution de la chaîne de mesure, la valeur de
mesure est très finement graduée et donc quasi-continue.

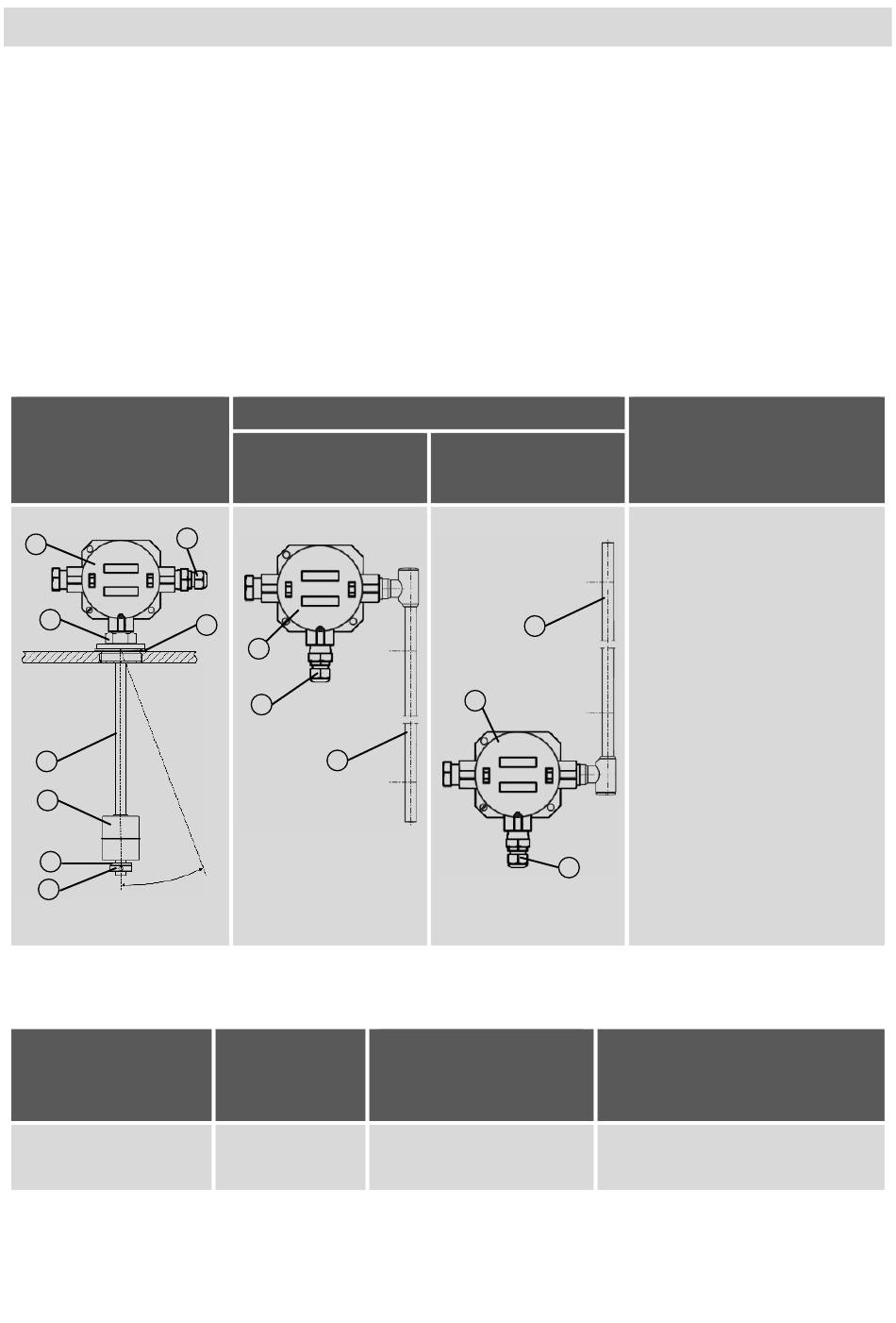

AF-ADF...
(FLR-S...D)
1
3
5
6
7
≤30°
8
Les transmetteurs de niveau AF-ADF... et AVK-ADF... sont homologués
pour un usage en zone Ex.
Type
AF-ADF...
AVK-ADF...
6
AVK-ADF... (BLR-S...D)
Boîtier de rac-
cordement haut
2
4
1
2
5
Classe de
protection
Ex d
KSR KUEBLER Mode d'emploi Transmetteur de niveau AF-ADF... ; AVK-ADF...
Boîtier de rac-
cordement bas
5
1
Utilisation en
zone dange-
reuse
Zone 1
1 Boîtier de raccordement
2 Presse-étoupe
3 Filetages à visser
4 Joint
5 Capteur / Tube guide
6 Flotteur
7 Anneau en téflon
2
8 Bague de réglage
Certificat d'examen
de type UE
TÜV 13 ATEX 7399 X
