2 Kit caldaia ad inversione
2.1

Materiale a corredo

Il kit caldaia ad inversione è composto da:
Vite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Dado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Rosetta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Etichetta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Post-imbuto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Istruzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
2.2 Installazione

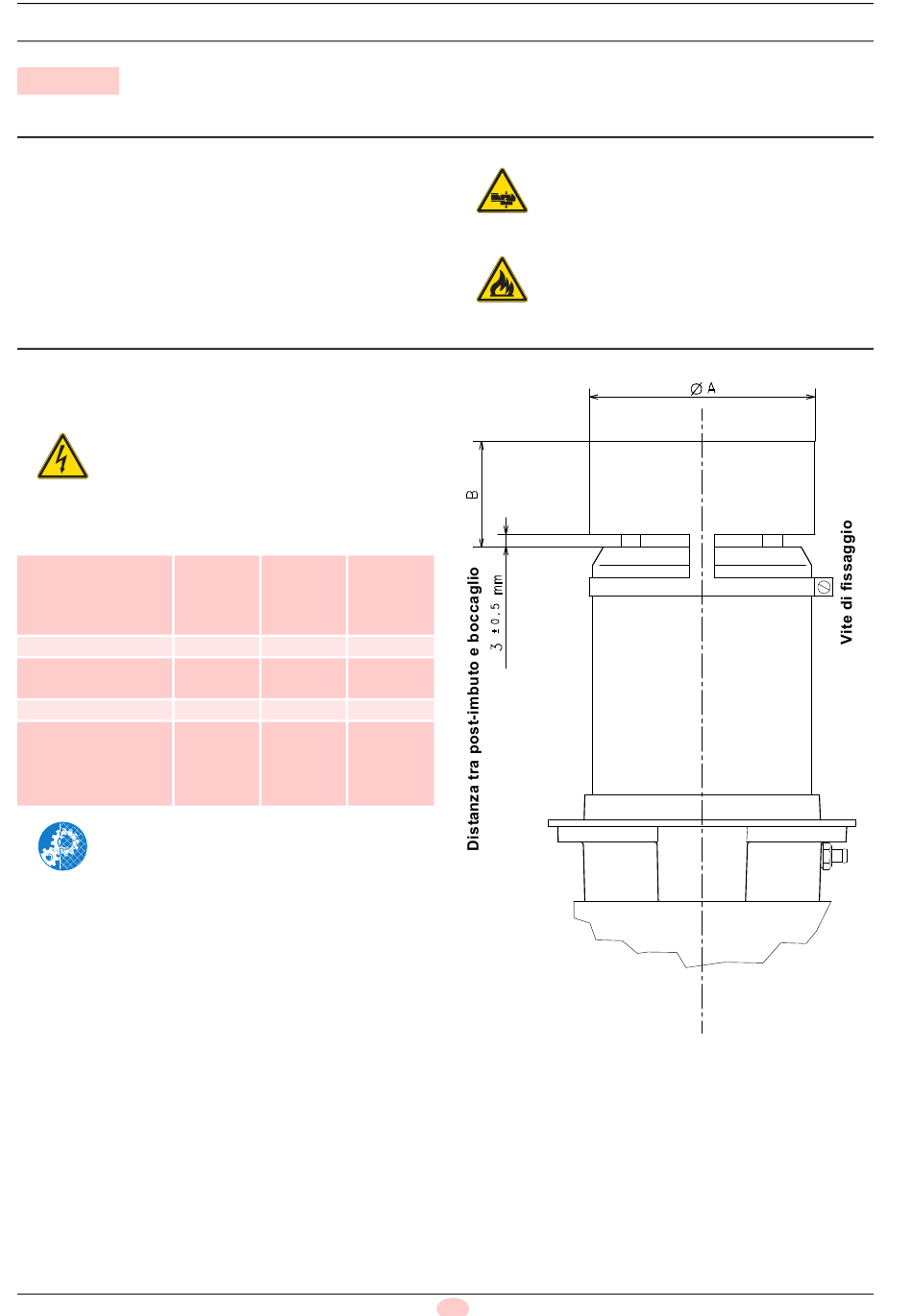

In alcuni casi, l'impiego del bruciatore su caldaie ad inversione di
fiamma può essere migliorato utilizzando un cilindro aggiuntivo
(Fig. 1).
Tutte le operazioni di installazione, manutenzione
e smontaggio devono essere svolte con l'alimen-
tazione elettrica staccata.
PERICOLO
Bruciatore Ø A (mm)
RL 34/1
RL 34 MZ
RL 28/M
RL 38/M
RL 50/M - RL 44 MZ
RL 70/M
RL 100/M
RL 130/M
RL 190/M
RS 190
RS 190/M
RS 190/E
Effettuate le operazioni di controllo, rimontare il
cofano e tutti i dispositivi di sicurezza e protezione
del bruciatore.
2915637
Kit caldaia ad inversione
Codice
Ø B (mm)
144 78 3010178
152 78 3010179
183 103 3010180
192 103 3010183
226 123 3010241
Prima di procedere con le operazioni di installa-
zione del kit, predisporre un adeguato sistema di
sollevamento.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di installa-
zione del kit.
Kit
2 I
Kit
post-imbuto
Boccaglio
bruciatore
Fig. 1
