Instalación de la chimenea (continuado)
Eléctrico
Instalación 120 V - cable directo
PRECAUCIÓN: Utilice el cable
adecuado para cumplir con los
códigos municipales y nacionales
de consumo de energía nominal.
A 120 V de cable directo:
1. Corte el cable a una longitud
apropiada.
2. Conecte el cable L proveniente de
la unidad al cable de energía del
suministro eléctrico por medio de
un conector de torsión.
3. Conecte el cable N proveniente
de la unidad al cable neutro del
suministro eléctrico por medio de
un conector de torsión.
4. Conecte el cable G proveniente
de la unidad al cable a tierra del
suministro eléctrico por medio de
un conector de torsión o conecte
Figura 6
BLANCO - N
NEGRO – L1
TIERRA - G
10
el cable a tierra a la cubierta
con el tornillo de tierra incluido,
colocando el cable entre el tornillo
y la arandela de seguridad,
verifique que quede bien apretado
(Figura 3).
5. Asegúrese de que todos los cables
estén seguros y no sobresalgan
del panel de la flama, para que no
queden visibles al momento de
terminar el ensamblaje.
6. En las instrucciones, continúe con
la parte final del ensamblaje.

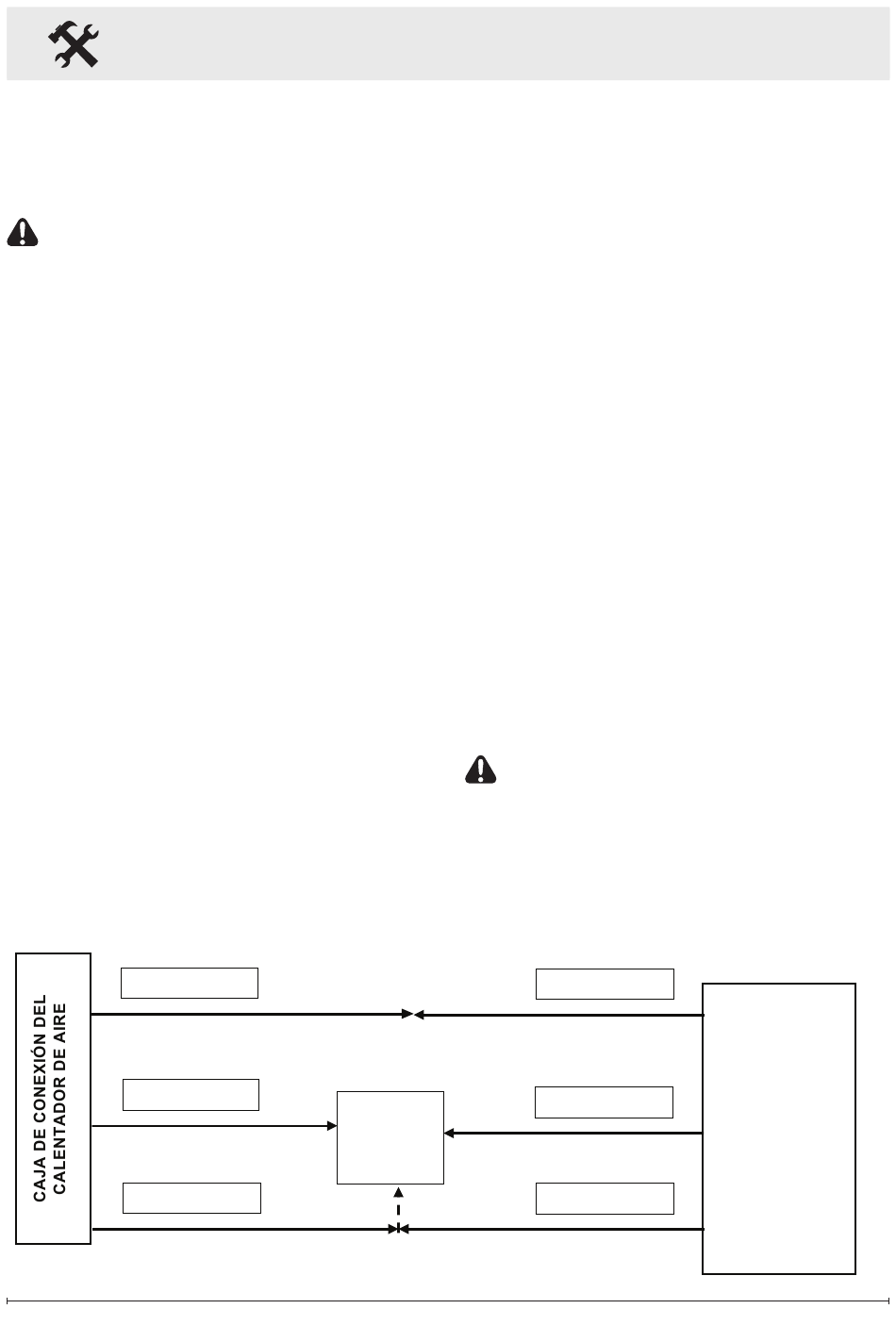

Instalación 120 V - interruptor
de pared
!
NOTA:
mural unipolaire à commande unique
(marche/arrêt) calibré à au moins
15 ampères.
PRECAUCIÓN: Utilice el cable
adecuado para cumplir con los
códigos municipales y nacionales
de consumo de energía nominal.
INTER-
RUPTOR
PARED
Utiliser un interrupteur
BLANCO – N
CORRIENTE
NEGRO – L1
TIERRA - G
