Connecter un appareil externe
E
Avant de connecter un appareil externe...
Assurez-vous d'éteindre la TV ou tout appareil avant de rajouter toute autre connexion.
Branchez fermement un câble au terminal ou aux terminaux.
Lisez attentivement le manuel d'utilisation de chaque appareil externe pour connaître les différents types de
connexions. Cela vous aide par ailleurs à obtenir la meilleure qualité audiovisuelle possible pour profiter pleinement
de votre TV et de l'appareil branché.

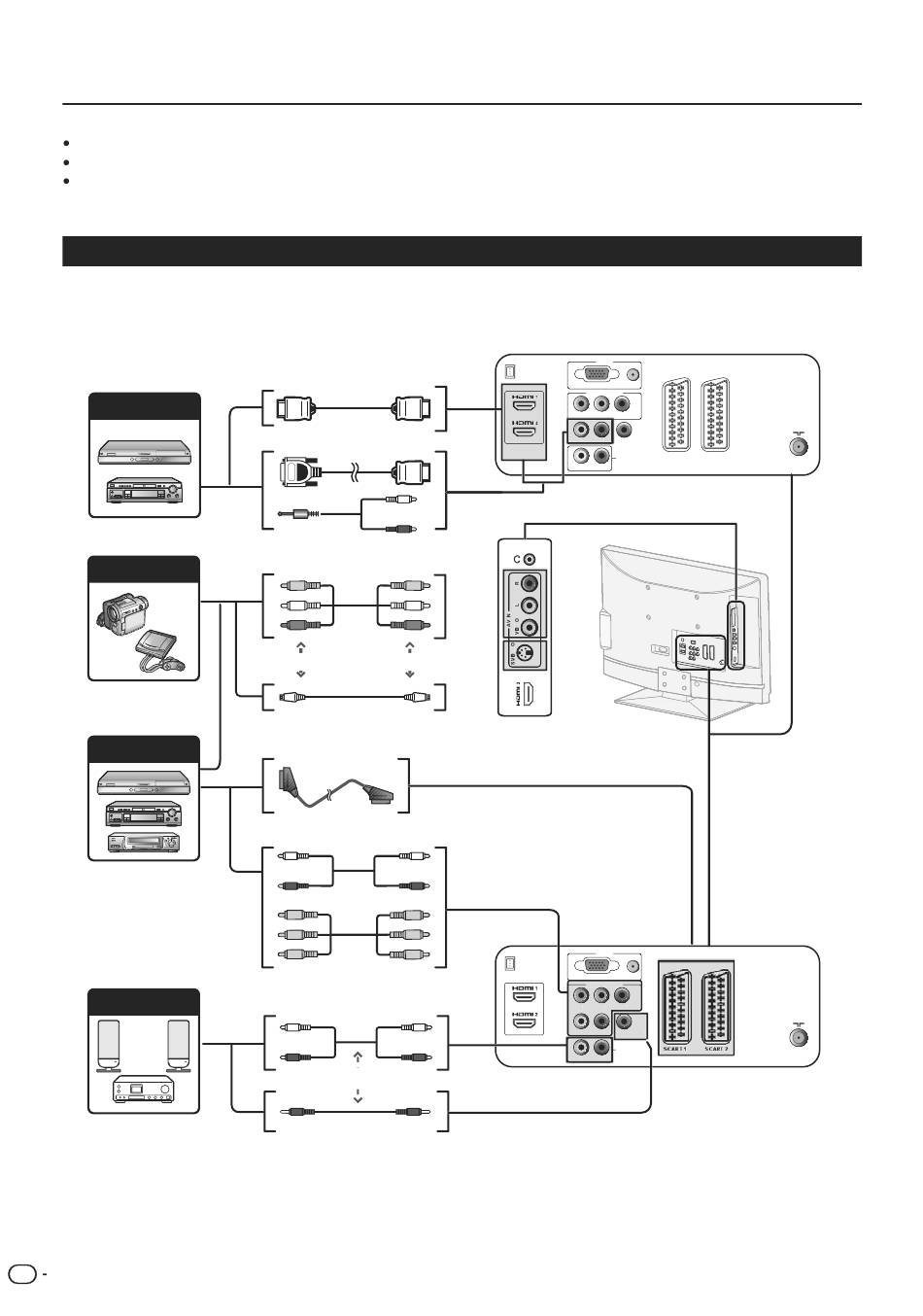

Introduction aux connexions
La TV est équipée de terminaux comme montré ci-dessous. Trouvez le câble correspondant au terminal de la TV et
connectez-y l'appareil.
Appareil HDMI
Caméscope,
console de jeu
Appareil
d'enregistrement vidéo
Appareil audio
* Si vous utilisez un câble S-Vidéo, vous aurez aussi besoin de connecter un câble audio (D/G).
FR
12
Câble HDMI
Câble HDMI/DVI
Câble audio
*
Câble AV
ou
ou
*
Câble S-Vidéo
Câble péritel
Câble audio
Câble à composantes séparée
Câble audio
ou
Câble audio numérique
PC IN
SERVICE
VGA
AUDIO
COMPONENT
Y
Pb
Pr
L
L
L
R
R
R
SPDIF OUT
SCART 1
AUDIO OUT
L
R
PC IN
SERVICE
VGA
AUDIO
COMPONENT
C O M P O N E N
T
Y
Y
Pb
Pb
Pr
Pr
L
L
R
R
SPDIF OUT
SPDIF OUT
AUDIO OUT
L
L
L
R
R
R
75Ω
SCART 2
75Ω
