NEDERLANDS

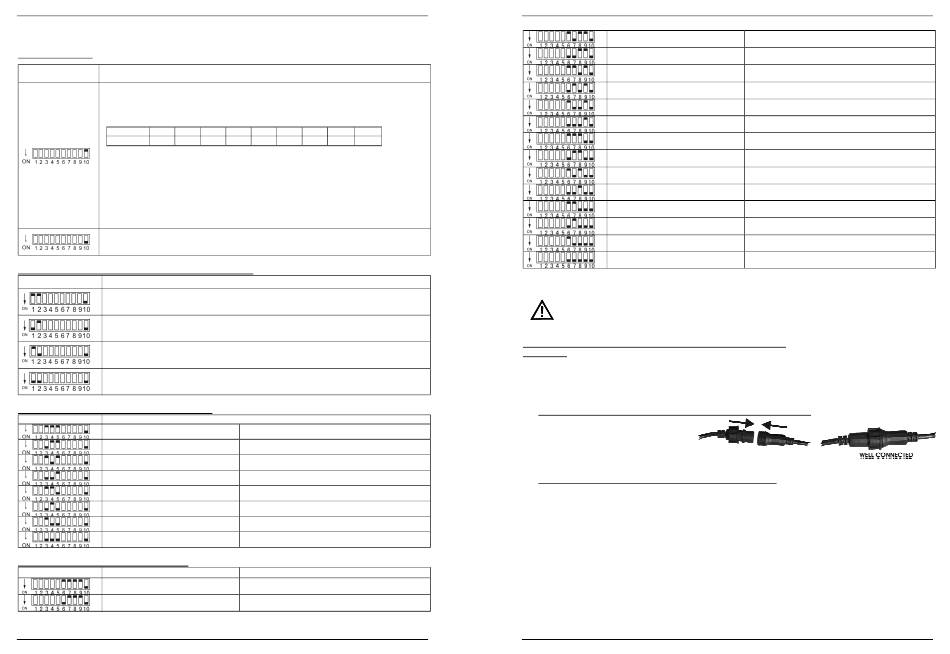

DIP SCHAKELAAR INSTELLINGEN
Dip schakelaar 10:
Dipswitch Functie
instelling
DIP10= OFF  DMX / Slave bediening
U kunt de automatische DMX adressering gebruiken (zie verder) of de traditionele DIP-
schakelaars.
gebruikt dipswitch 1~9 om het DMX adres in te stellen tussen 0 en 511
De eerste 9 Dip-schakelaars reageren op een bepaalde DMX-waarde
Dip #1 #2
Waarde 1 2
U kan deze waarden combineren om een startadres te bekomen tussen 1 en 512:
Beginadres = 01
Beginadres = 05
Beginadres = 09
Beginadres = 13
...
Beginadres = 62
DIP10=ON  Master bedizening (stand-alone)
gebruikt dipswitch 1~9 om de modus, snelheid, patronen, fixed colors,... in te stellen .
Hieronder wordt elk van deze functies verder uitgelegd
Dip schakelaar 1&2: Modus (Sound/auto/fade/Fixed color):
Dipswitchinstelling MODUS
SOUND: de interne microfoon stuurt de geselecteerde patronen
AUTO: De geselecteerde patronen lopen automatisch af op de gewenste snelheid
FADE: De kleuren van het geselecteerde patron gaan vloeiend faden op de gewenste
snelheid
FIXED COLOR: Gebruik Dip- schakelaars 6, 7, 8 & 9 om de gewenste kleuren te selecteren.
Dip schakelaars 3,4 & 5:Snelheid (snel  traag):
Dipswitch setting Auto/FadeMode
Snelheid 1
Snelheid 2
Snelheid 3
Snelheid 4
Snelheid 5
Snelheid 6
Snelheid 7
Snelheid 8
DIP schakelaars 6,7 ,8 & 9: Chase & Kleur:
Dipswitch setting SOUND & AUTO MODUS
Standaard chase
Heldere chase
JB SYSTEMS 21/51
®
HANDLEIDING
#3 #4 #5 #6 #7 #8 #9
4 8 16 32 64 128 256
 switch 1=ON
waarden: 1
 switch 1+3=ON
waarden: 1+4 = 5
 switch 1+4=ON
waarden: 1+8 = 9
 switch 1+3+4=ON
waarden: 1+4+8 = 13
 switch 2+3+4+5+6=ON waarden: 2+4+8+16+32=62
Snel
Traag
FIXED COLOR MODUS
Wit
Rood
MINI LED MANAGER
NEDERLANDS
Zachte chase
Spectrum random chase
Spectrum sequence chase
Dynamische chase
Chase Rood – Cyaan
Chase Groen – Paars
Chase Blauw – Rood
Chase Geel – Blauw
Chase Rood – Groen
Chase Geel – Groen
Chase Cyaan – Oranje
Chase Groen - Lichtpaars
Chase Red – Geel
Chase Gold Geel - Blauw

ELEKTRISCHE INSTALLATIE

De elektrische installatie mag alleen door een gekwalificeerde persoon worden uitgevoerd,
die aan de normen voldoet in uw land voor de verordening van elektrische en mechanische
veiligheid.
Hoe de LED projectors aan de uitgang van het toestel aansluiten:
Belangrijk:
Zet de Mini Led Manager AF alvorens u de LED projectors installeert! De max. totale belasting van de Mini
Led Manager is 100W, verdeeld over 3 kleuren: elk van de 3 kleuren heeft een max. belasting van 33W!
Zorg ervoor dat de outputkabel niet wordt overbelast.
De outputkabel (6) gebruiken een speciale 4 pins connector. Twee verschillende types passieve LED
projectors kunnen worden aangesloten:
A. LED Projectors met een speciale 4 pins connector (Vb. LED STRIP):
Dit is de gemakkelijkste manier om de
verbindingen te maken. Bevestig
behoorlijk alle projectors en verbind
in/output van alle kabels tot u de
maximale toegestane belasting bereikt.
Zorg ervoor dat u de plastieken ring van de schakelaar vast maakt.
B. LED Projectors met open draad (Vb. LED GROUND LIGHT):
Gebruik de meegeleverde omschakelingskabel en sluit de 4 interne draden aan op de 4
corresponderende draden van de LED projector. (in de meeste gevallen zullen de kleuren van de draden
overeenkomen met de LED kleuren). Verzeker u ervan dat u de totale toegestane belasting niet
overschrijdt.
 Witte draad: Dit is de gemeenschappelijke draad (anode)
 Rode draad: Dit het vermogen voor rode LEDs (max. 33W)
 Groene draad: Dit is het vermogen voor de groene LEDs (max. 33W)
 Blauwe draad: Dit is het vermogen voor de blauwe LEDs (max. 33W)
JB SYSTEMS 22/51
®
HANDLEIDING
Oranje
Amber
geel
Lichtgeel
Appelgroen
Lichtgroen
Groen
Cyaan
Blauw
Diepblauw
Paars
Lichtpaars
Magenta
Roos
MINI LED MANAGER
