• Positionner les supports de manière à ne pas nuire à l'accès
aux compartiments du brûleur, du ventilateur soufflant et de
la commande de limite.
6. Fournaise utilisée conjointement avec un
système de climatisation
• Installer la fournaise en parallèle ou en amont du serpentin
d'évaporateur pour éviter la condensation dans l'échangeur
thermique.
• Dans le cas d'installations en parallèle, empêcher l'air
refroidi de pénétrer dans la fournaise en utilisant des
registres ou d'autres dispositifs de régulation.
• Les registres manuels doivent disposer d'un dispositif afin
d'empêcher le fonctionnement de l'un ou l'autre système à
moins que les registres soient en position pleine chaleur ou
plein refroidissement.
• L'air réchauffé par la fournaise ne doit pas traverser un
serpentin d'évaporateur, à moins qu'il soit spécifiquement
approuvé à cette fin.
• Vérifier et régler la vitesse du ventilateur pour compenser
la chute de pression provoquée par le serpentin de
l'évaporateur.
• Préserver le dégagement requis entre le bac de vidange du
serpentin et le sommet de l'échangeur thermique tel que
précisé par le fabricant du serpentin.
• On peut utiliser des serpentins d'évaporateur enchâssés
dans des boîtiers légèrement plus grands que l'enceinte de
la fournaise en se servant de plaques d'obturation fabriquées
sur place afin de refermer l'écart entre l'enceinte de la
fournaise et le boîtier. Consulter les figures 2a et 2b.
• On ne doit pas utiliser de serpentins d'évaporateur
enchâssés dans des boîtiers plus petits que l'enceinte de la
fournaise, car ils nuiraient à la circulation de l'air.
7. Filtre à air
• Installer un filtre à air d'une dimension adéquate sur le côté
de l'appareil comportant le retour d'air.
• La fournaise est vendue avec un filtre à air permanent de
16 po x 20 po (40,6 cm x 50,8 cm) et un cadre de filtre.
• Si le filtre est endommagé, le remplacer par un filtre de la
même taille et du même type.
8. Système de canalisations
• Les canalisations d'approvisionnement et de retour d'air
doivent être conçues et installées dans le respect des
méthodes approuvées, des codes locaux et nationaux ainsi
que des bonnes pratiques du métier.
• Lorsque la canalisation fournit de l'air à un espace autre que
celui où se trouve la fournaise, le conduit de retour d'air doit
être scellé et dirigé vers cet espace.
• L'air de retour peut pénétrer dans la fournaise par les
panneaux du côté droit ou du côté gauche du panneau de la
base. Découper une ouverture adéquate de 14 po x 18 po
(35,6 cm x 45,7 cm). Sur le panneau latéral, retirer quatre
(4) capuchons de ¾ po (19 mm) de manière à exposer des
trous ronds de ¾ po (19 mm) qui délimitent l'ouverture
de 14 po x 18 po (35,6 cm x 45,7 cm). Le panneau de la
base est muni de parois défonçables de ¾ po (19 mm) qui
délimitent l'ouverture de 14 po x 18 po (35,6 cm x 45,7 cm)
pour l'air de retour. Prendre soin de ne pas endommager les
câbles à l'intérieur en découpant l'ouverture.
• Monter le cadre du filtre et le support d'extrémité du cadre
du filtre fournis sur l'ouverture de retour d'air. Consulter la
figure 3.
240011034 RÉV. F [08/02/2016]

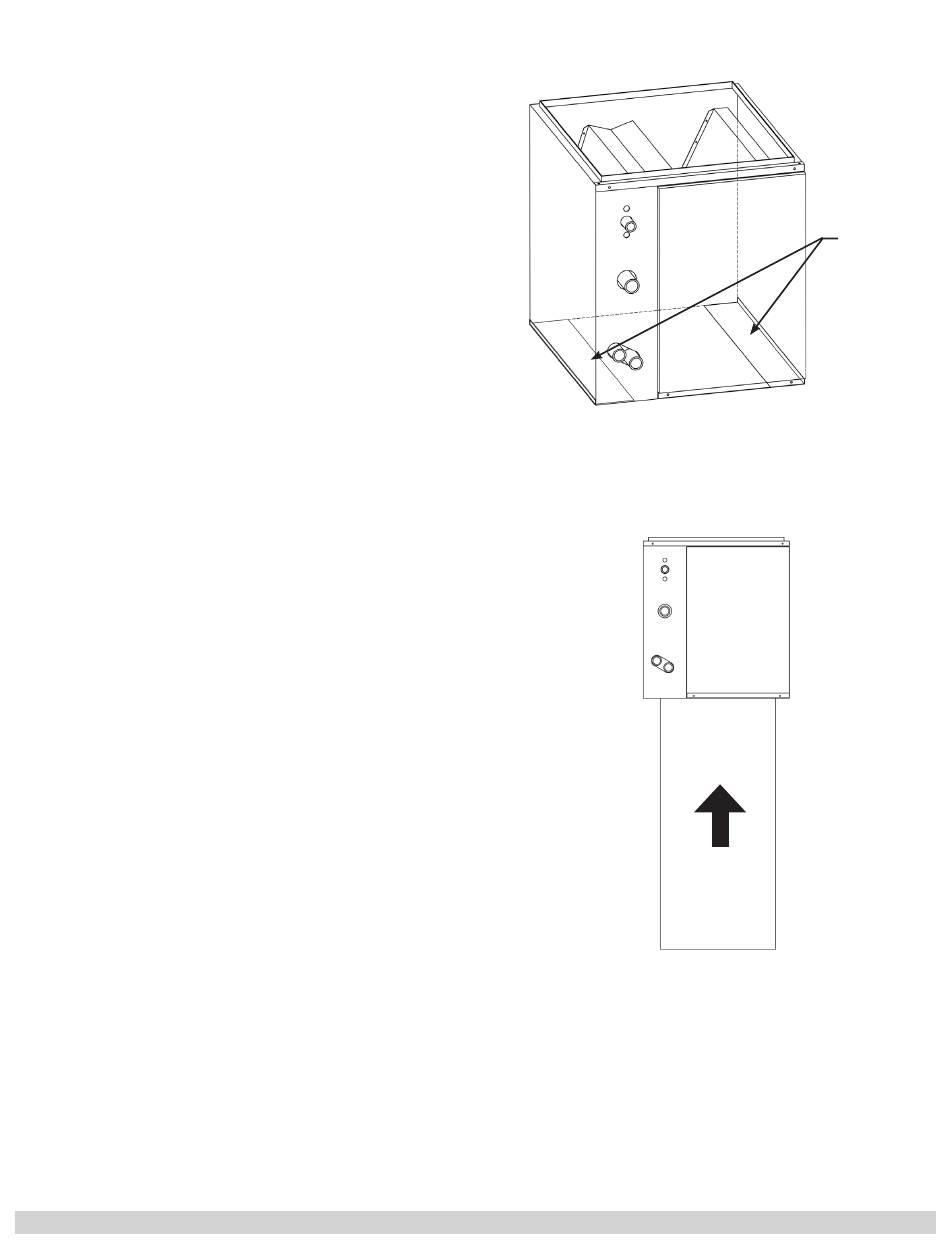

FIGURE 2a : Serpentin de l'évaporateur
FIGURE 2b : Serpentin de l'évaporateur
centré sur fournaise étroite
6
Plaques
d'obturation
