S&P TD-ECOWATT Serie Mode D'emploi page 5

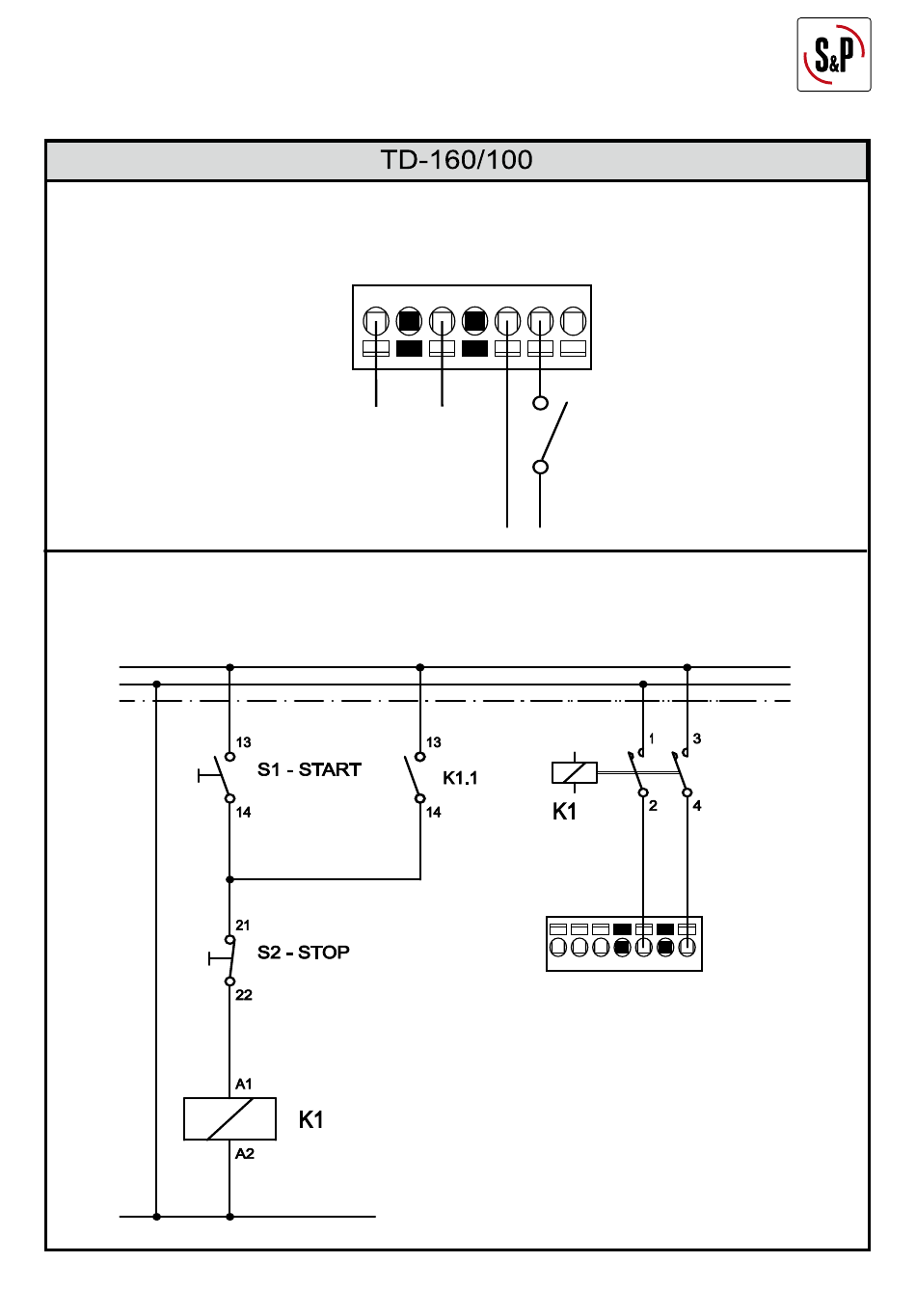

DIAGRAMA PARA CICLOS DE PARO/MARCHA CON EL CONTROL - RECOMENDADO
DIAGRAM FOR ON/OFF CYCLES VIA CONTROL - RECOMMENDED
DIAGRAMME POUR CYCLES MARCHE/ARRET AVEC LE CONTROLE - RECOMMANDE
-
IN +
L N
L N
DIAGRAMA PARA CICLOS DE PARO/MARCHA A TRAVES DEL SUMINISTRO
DIAGRAM FOR ON/OFF CYCLES VIA SUPPLY
DIAGRAMME POUR CYCLES MARCHE/ARRET PAR L'ALIMENTATION
N L
-
+
IN N L
K1=220-240V Min.9A (Cat.AC3) /
K1=220-240V Min.80A (INRUSH)
5
