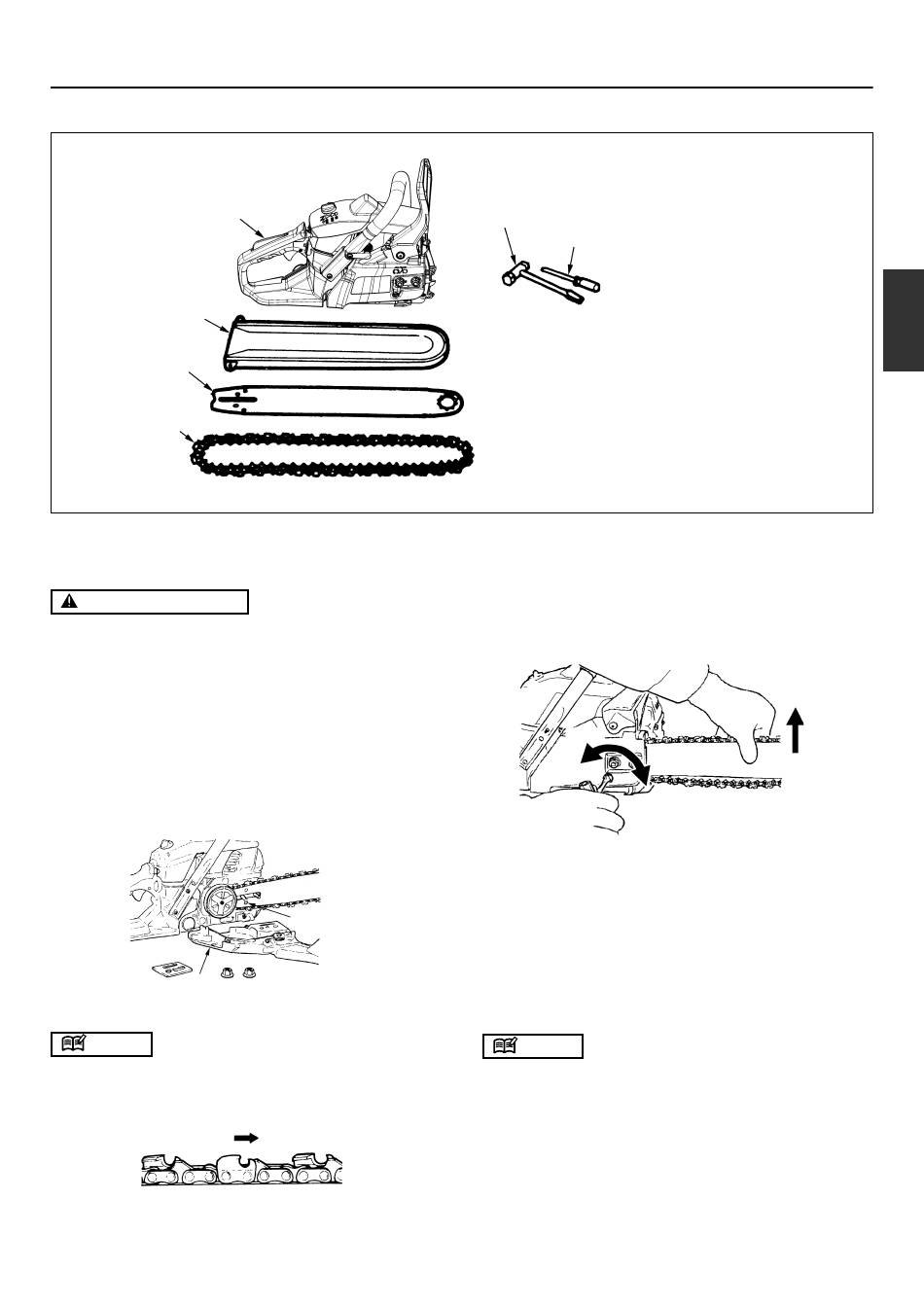

3. Montage du guide-chaîne et de la chaîne
Contenu de I'emballage de la tronçonneuse.
Groupe moteur
Protège-chaîne
Guide-chaîne
Chaîne
Déballer et mettre en place le guide-chaîne et la chaîne sur le
groupe moteur en procédant comme suite :
AVERTISSEMENT
•
Travailler avec des gants épais pour ne pas risquer de
se blesser sur les dents de la chaîne.
1. Tirez la protection en direction de la poignée avant pour
vérifier que le frein de chaîne n'est pas enclenché.
2. Desserrer les écrous et déposer le carter de chaîne.
3. Engager la chaîne autour de la roue dentée du moteur et,
tout en passant la chaîne tout autour du guide-chaîne,
montez ce dernier sur le groupe moteur. Régler l'écrou de
tendeur de chaîne.
Carter de chaîne
NOTE
•
Respecter le sens de montage de la chaîne.
Sens de rotation
Clé pour obturateurs
Ecrou de tendeur
Tournevis de réglage du carburateur
4. Remettre le carter de chaîne contre le groupe moteur en
serrant les écrous à la main.
5. Tout en soulevant le guide-chaîne par le bout, tourner la
vis du tendeur pour donner à la chaîne la tension correcte.
A Ia partie inférieure du guide-chaîne, les patins des
maillons de chaîne doivent juste toucher la glissière.
Desserrer
Serrer
Vis du tendeur
6. Toujours en tenant le guide-chaîne soulevé, bloquer les
écrous du carter (12 ~ 15 N·m). Tourner la chaîne à la
main pour vérifier qu'elle tourne sans résistance exces-
sive et qu'elle est convenablement tendue. Si nécessaire,
redesserrer les écrous du carter de chaîne et refaire le
réglage de tension.
7. Serrer la vis du tendeur.
NOTE
•
Lorsqu'elle est neuve, Ia chaîne a tendance à s'allonger.
Contrôler et régler fréquemment la tension de la chaîne.
Si la chaîne est trop peu tendue, elle risque de sauter et
s'use rapidement, ainsi que le guide-chaîne.
G4200
F
R
Soulever
FR-7
