3

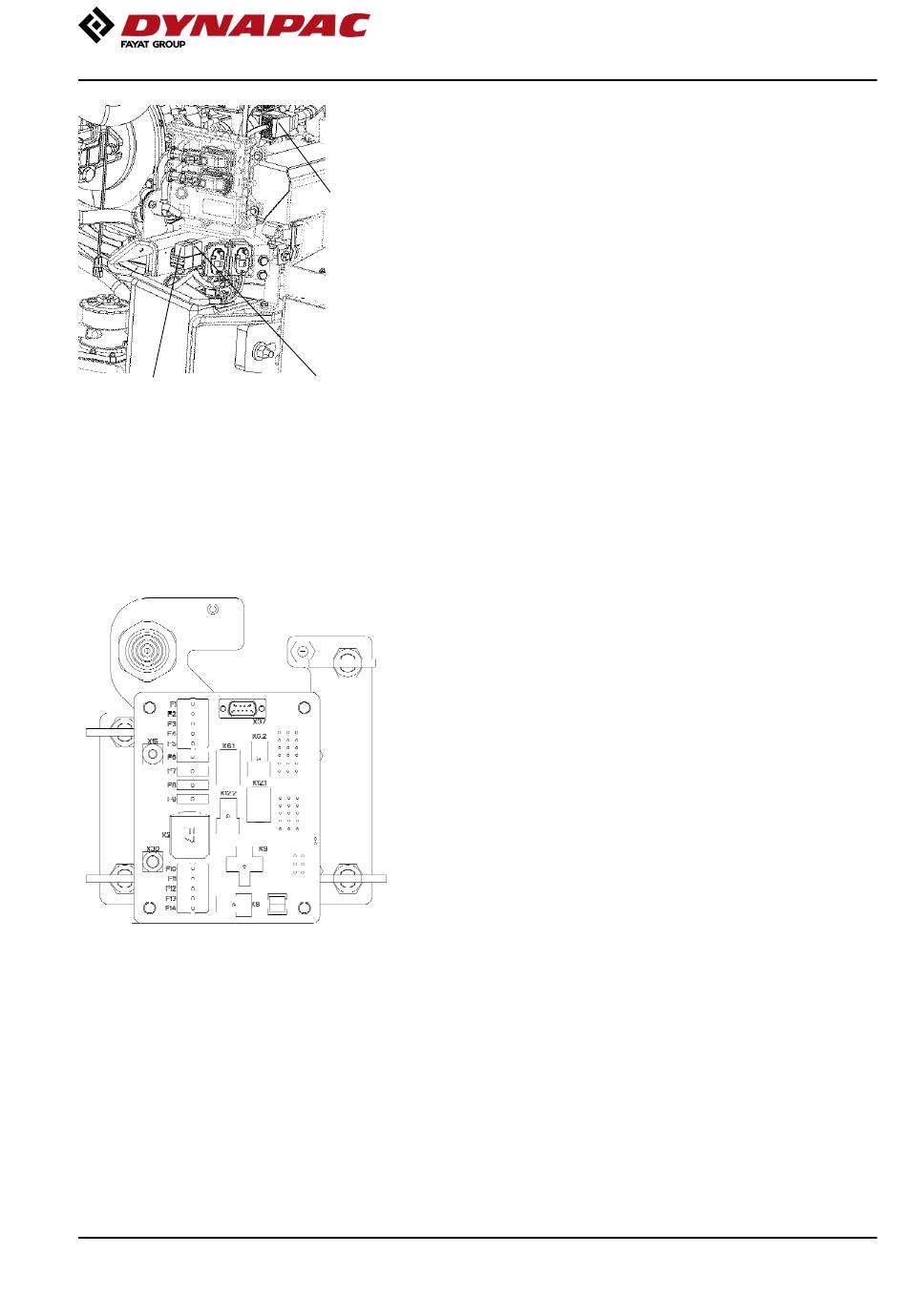

Fig. Relais compartiment moteur
(D1803 / V2403-CR-E4B / V2403-CRE5B)
Fig. Relais de la colonne de direction
2021-08-13
Compartiment moteur (D1803 / V2403-CRE4B (Tier
4f) / V2403-CRE5B (Phase V))
1. 1.
2. 2.
2
3. 3.
1
Colonne de direction
1. 1. K2 K2
2. 2. K6.1 K6.1
3. 3. K6.2 K6.2
4. 4. K8 K8
5. 5. K9 K9
6. 6. K12.1 K12.1
7. 7. K12.2 K12.2
4812164617.pdf
Description de la machine
K1 K1 Relais de démarrage Relais de démarrage
K3 K3 Relais ECU du moteur Relais ECU du moteur
K5 K5 Relais de préchauffage Relais de préchauffage
ECU ECU
Éclairage de chantier châssis Éclairage de chantier châssis
Éclairage de chantier ROPS ou Éclairage de chantier ROPS ou
réservoir d'eau réservoir d'eau
Éclairage routier Éclairage routier
Éclairage routier, clignotant Éclairage routier, clignotant
Système d'arrosage Système d'arrosage
Système d'arrosage (Combi) Système d'arrosage (Combi)
65
