5 Montage
5.1 Conditions de montage
► Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de
mesure de 0,3���10 m�
La zone d'univocité du détecteur est fixée à 100 m� Des objets qui se trouvent
dans la plage > 6���100 m ne sont pas détectés �
Les objets réfléchissants situés directement dans le faisceau du détecteur
même dans une plage > 100 m doivent être évités par le client� Sinon, les
valeurs mesurées peuvent être ambiguës�
5.2 Accessoires de montage
L'appareil est fourni sans accessoires de montage�
Exemples d'accessoires de montage
Fenêtre de protection O1D
Kit de montage E2D101 + E20938 + E20951
Kit de montage O1D (pour profil rond Ø 12 mm)
Profil rond droit Ø 12 mm / M10
Kit de montage O1D (pour profil rond Ø 14 mm)
Profil rond droit Ø 14 mm / M12
Equerre de fixation réglage fin pour détecteurs laser O1D
(pour profil rond ou platine ; selon le cylindre de serrage)
1

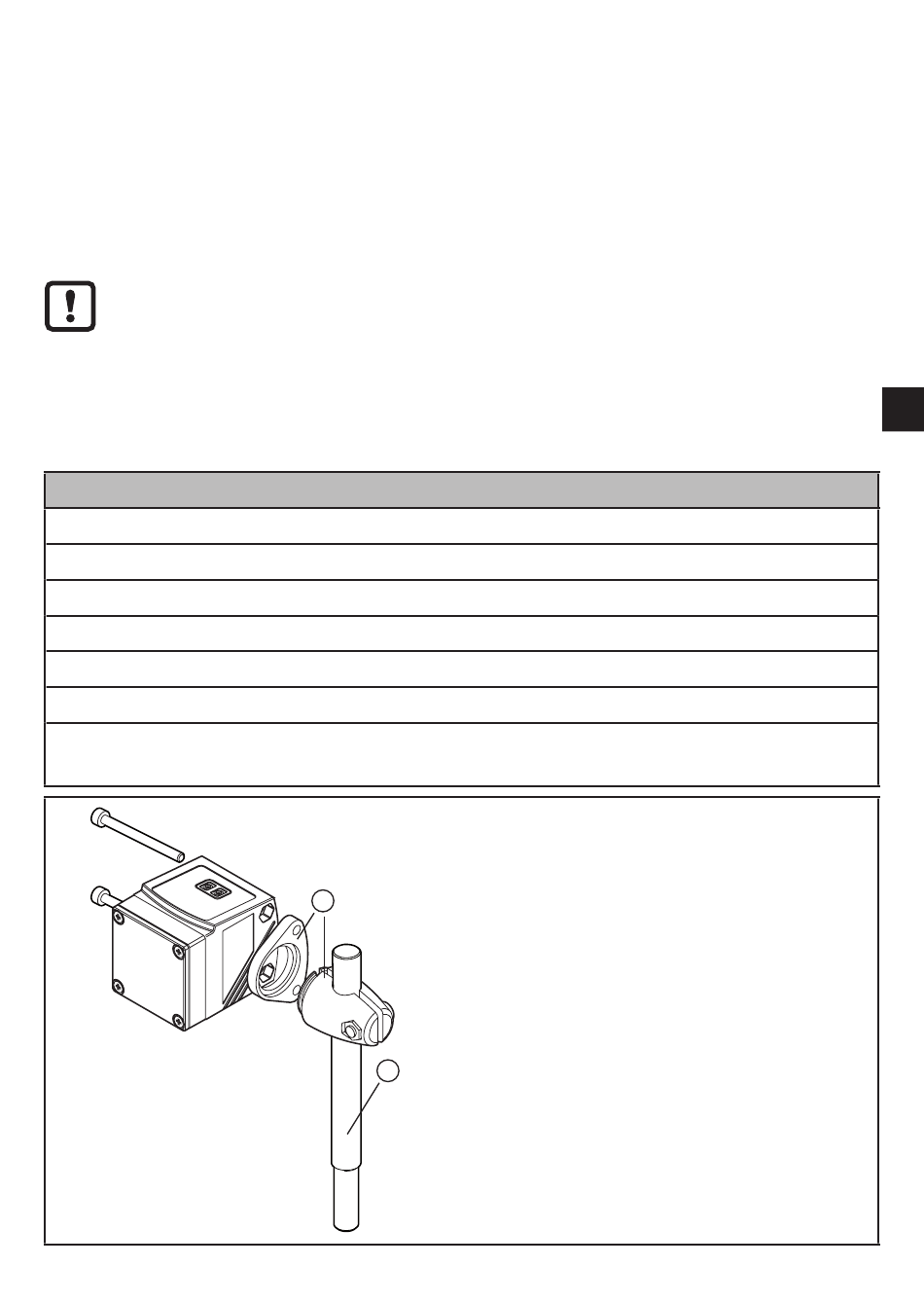

Exemple de montage :
1: Kit de montage pour vérins cylindriques
Ø 12 mm
Référence E2D101
2: Profil rond droit Ø 12 mm / M10
2
Référence E20938
FR
Référence
E21133
E21079
E2D101
E20938
E2D111
E20939
E1D100
7
