Raccord des sondes de température
●
Les câbles des sondes de température peuvent être rallongés.
Jusqu'à une longueur de 15 m = 2 x 0,5 mm², jusqu'à 50 m = 2 x
0,75 mm².
Pour les grandes distances vers les capteurs, prévoir des câbles de
sonde blindés.
Ne pas raccorder le blindage coté sonde mais le couper et l'iso-
ler !
Les sondes de température peuvent être raccordées indistincte-
●
ment, elles ne possèdent pas de polarité.
Les chemins des câbles de sonde et des câbles électriques 230-V
●
doivent être posés de manière distincte.
Module parafoudre
Chaque entrée sonde de la régulation Solar Unit 2 est équipée avec
une parasurtension sensible. En règle générale, aucune mesure de
protection supplémentaire n'est requise pour les sondes installées en
intérieur.
Concernant la sonde de température T1 (capteur) un boîtier de rac-
cord de sonde SP2 avec parasurtension intégrée est nécessaire.
4. Mode d'emploi d'utilisation

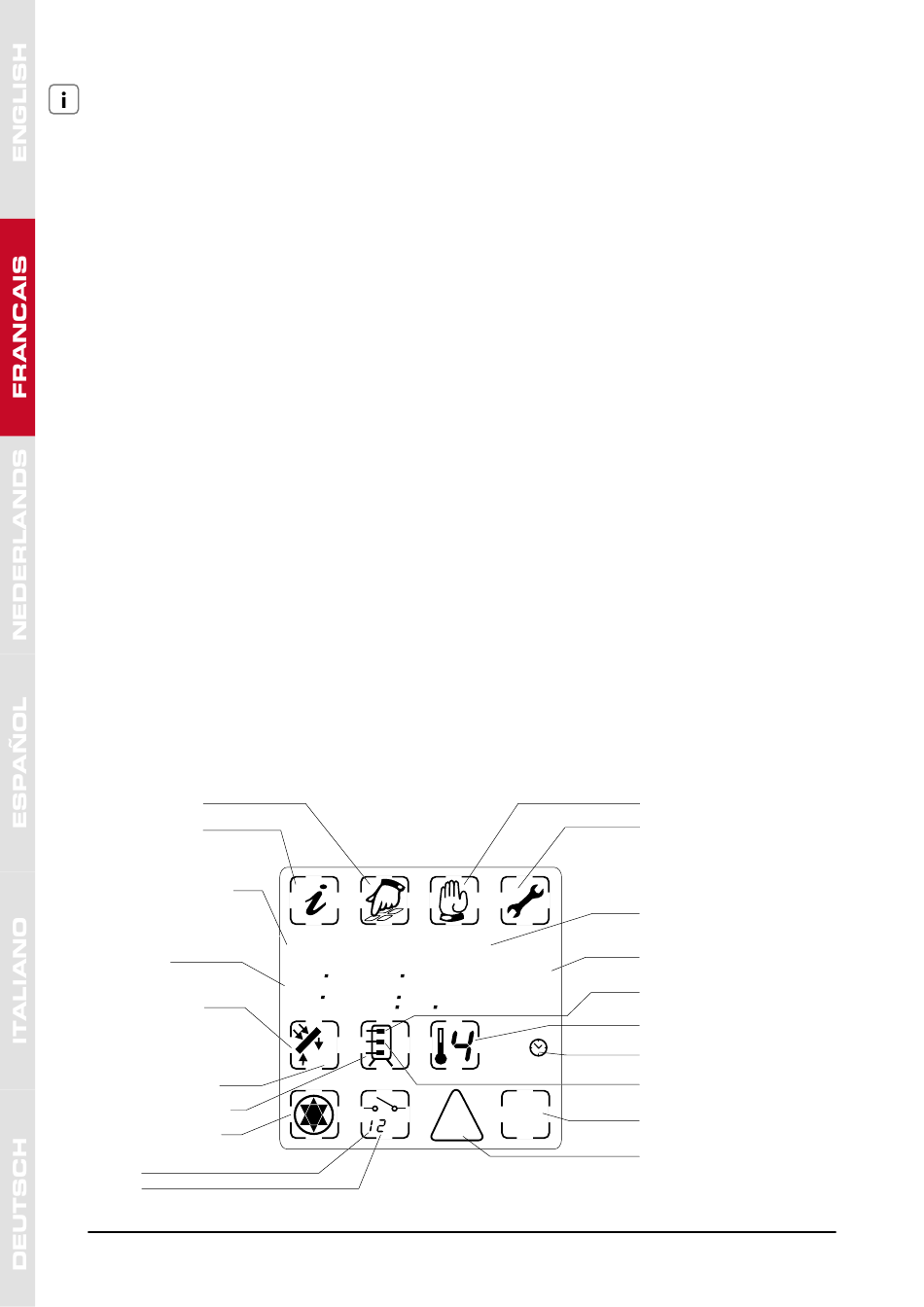

4.1 Ecran d'affichage et touches
Menu « Paramètres »
Menu « Information »
Différence de température
Champ de chiffres pour
temp. sonde ou codes
erreur sondes
Température capteur
Pictogramme pour
valeur de réinitialisation
Temp. ballon, partie basse
Pompe MARCHE/ARRET
Sortie A1
Sortie A2
6
dT min max start stop
88888
x
R
!
Menu « Mode manuel »
Menu « Fonctions spéciales »
Mesures instantanées
ou enregistrées / Valeurs
d'activation ou de désactivation
Unités
°C %
Temp. ballon, partie haute /
KWh
sonde suppl. thermostat
Temp. thermostat /
augmentation retour (cible)
R
Fenêtre de temps
du thermostat
Temp. ballon, mi-hauteur /
augmentation retour (source)
ok?
Pictogramme pour confirmation
ou enregistrement
Code erreur
