MODE D'EMPLOI, Version SW1203/3.00/ HW3.0
Régulation solaire Solar Unit 2

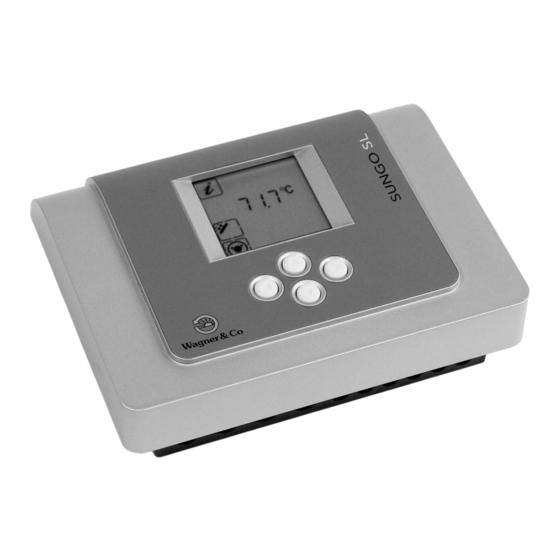

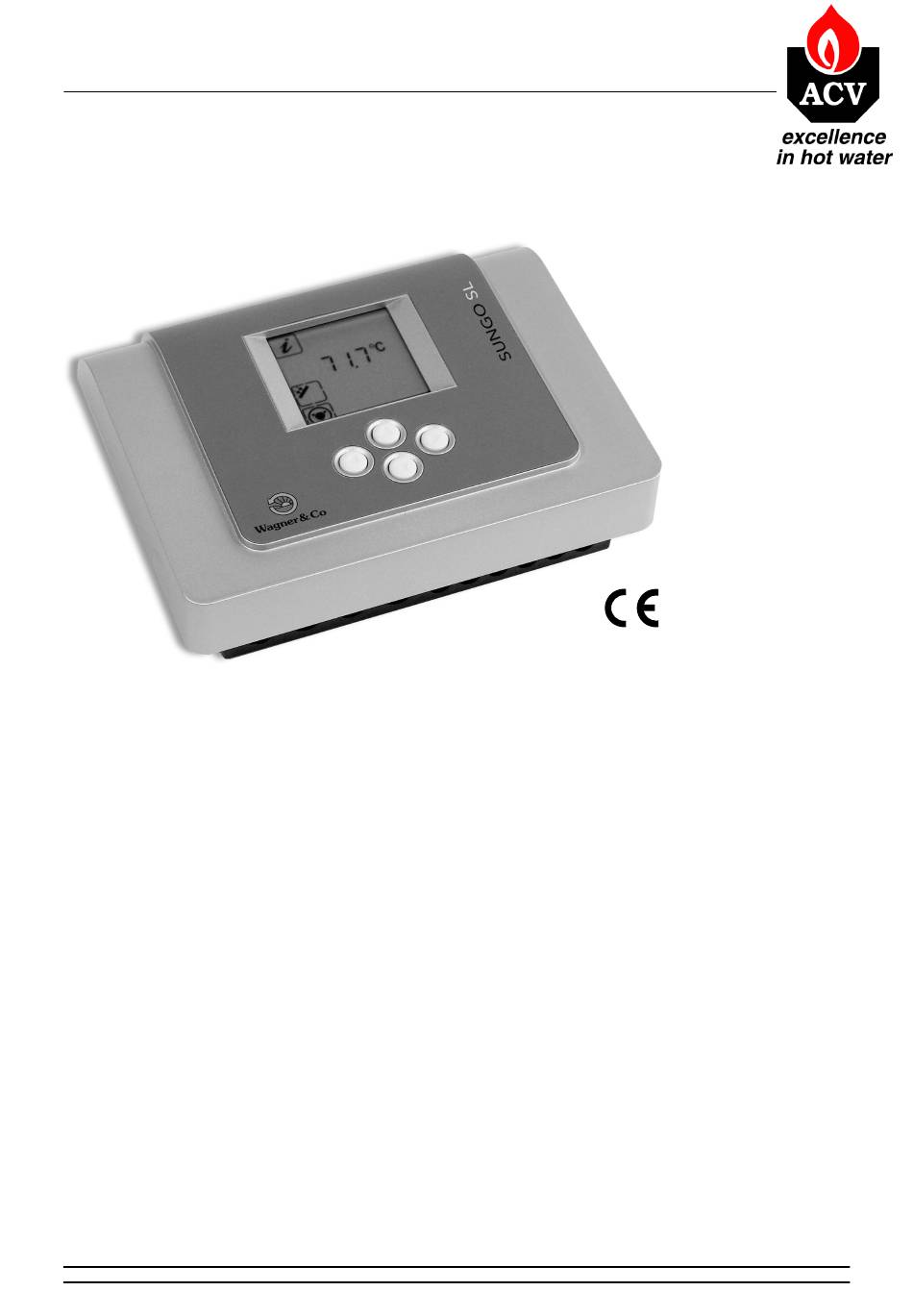

Fig. 1 Régulation solaire Solar Unit 2
Caractéristiques du produit
Un grand écran éclairé pour affichage des températures, de va-
leurs de bilan et états de l'installation avec des pictogrammes clai-
rement identifiables pour une meilleure compréhension.
Une navigation simple et sûre à l'aide de 4 boutons pour un défi-
lement dans des menus horizontaux et verticaux.
Système de diagnostic complet pour surveillance des fonctions de
l'installation comme par exemple interruption de sonde ou sur-
veillance de la différence de température « ∆T trop haut »
Fonction de sécurité intégrée comme refroidissement capteur, re-
froidissement ballon, protection installation et fonction capteur
sous vide
Chargement solaire de systèmes avec un ou deux ballons
Choix alternatif d'une fonction thermostat ou d'augmentation
retour
Bilan / réinitialisation des valeurs
5 entrées pour sondes de température Pt1000
2 sorties dont 1 sortie programmée en débit variable
La régulation peut calculer la quantité d'énergie produite en kWh
à l'aide d'un compteur d'impulsions externe et de la sonde T5 (re-
tour solaire)
Régulation solaire Solar Unit 2
Sommaire
1.
Description technique . . . . . . . . . . . . . . . . . . . 2
2.
Consignes générales de sécurité . . . . . . . . . . . . . . 4
2.2 Domaine de mise en oeuvre . . . . . . . . . . . . . . . . 4
3.
Montage . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.1 Fixation du boîtier . . . . . . . . . . . . . . . . . . . . 5
3.2 Raccord des câbles . . . . . . . . . . . . . . . . . . . . 5
4.
Mode d'emploi d'utilisation . . . . . . . . . . . . . . . . 6
4.1 Ecran d'affichage et touches . . . . . . . . . . . . . . . . 6
4.2 Menu « Information » . . . . . . . . . . . . . . . . . . . 8
4.3 Menu « Paramètres » . . . . . . . . . . . . . . . . . . . 9
4.4 Menu « Mode manuel » . . . . . . . . . . . . . . . . . 10
4.5 Menu « Fonctions spéciales » . . . . . . . . . . . . . . . 10
4.7 Dépannage - contrôle des sondes . . . . . . . . . . . . 11
5.
Exemples d'utilisation . . . . . . . . . . . . . . . . . . 11
5.2 Système avec deux ballons . . . . . . . . . . . . . . . . 12
1

Publicité

Table des Matières
loading

Sommaire des Matières pour ACV Solar Unit 2

  • Page 1: Table Des Matières

    MODE D’EMPLOI, Version SW1203/3.00/ HW3.0 Régulation solaire Solar Unit 2 Fig. 1 Régulation solaire Solar Unit 2 Caractéristiques du produit Sommaire Un grand écran éclairé pour affichage des températures, de va- Description technique ....2 ●...
  • Page 2: Description Technique

    En plus des valeurs instantanées des sondes de température T1 (cap- teur) et T2 (ballon, bas) des valeurs de synthèse sont également affi- Régulation solaire Solar Unit 2 chées donnant la valeur la plus basse et la plus haute enregistrée au Boîtier 100 % recyclé...
  • Page 3 Le Triac est un interrupteur électronique pour activer ou désactiver voies électro-motorisée avec la sortie A2 en fonction de la différence de les sorties 230 V des régulations de la série Solar Unit 2. température programmée par rapport à la sonde T3 (source), de faire Mode d’action : Un Triac est composé...
  • Page 4: Recommandations De Montage Et De Service

    être regardé de d'application des garanties face ou du dessus afin d’avoir un contraste d’affichage optimum. Le raccord et la mise en service de la régulation solaire Solar Unit 2 La base de la régulation possède une séparation physique des ●...
  • Page 5: Montage

    Secteur, L1 augmentation retour (source), T3 Thermostat / augmentation retour (cible), T4 Mesure compteur d'énergie, sonde retour solaire, T5 Mesure compteur d'énergie, compteur d'impulsions solaire, T7 Fig. 2 Platine de la régulation Solar Unit 2, composants et tableau de raccordement électrique...
  • Page 6: Mode D'emploi D'utilisation

    ● doivent être posés de manière distincte. Module parafoudre Chaque entrée sonde de la régulation Solar Unit 2 est équipée avec une parasurtension sensible. En règle générale, aucune mesure de protection supplémentaire n‘est requise pour les sondes installées en intérieur.
  • Page 7: Menu Défilant Horizontal

    Menu défilant horizontal Par exemple menu Menu «Paramètres» défilant vertical T max dT min Limitation de température du ballon, Diff. d arrêt T3 – T4, ’ __°C partie basse augmentation retour dT max dT max Diff. d activation T3 – T4, ’...
  • Page 8: Menu « Information

    4.2 Menu « Information » Menu « Information » Pictogramme Description Affichage Température du capteur ; mesure instantanée °C __°C Temp. minimum du capteur ; valeur min. atteinte enregistrée °C en mémoire, réinitialisable __°C Temp. maximum du capteur ; valeur max. atteinte enregistrée °C en mémoire, réinitialisable __°C...
  • Page 9: Menu « Paramètres

    4.3 Menu « Paramètres » Menu « Paramètres » Pictogramme Description Intervalle Paramètre par défaut T max Limitation de température T2 maximum en bas du ballon 15 - 90 °C 85 °C __°C dT max Différentiel de température pour activation entre 3 - 40 K T1 (sonde du capteur) et T2 (sonde basse du ballon) dT min...
  • Page 10: Menu « Mode Manuel

    4.4 Menu « Mode manuel » Menu « Mode manuel » Pictogramme Description Intervalle Paramètre par défaut Arrêt = 0 / Marche = 1 0 - 1 Marche et arrêt manuels de la sortie A1 (pompe de circulation solaire) Marche et arrêt manuels de la sortie A2 (augmentation retour ou thermostat) 0 - 1 T stop Activation de la minuterie en «...
  • Page 11: Dépannage - Codes Erreur Du Système

    4.6 Dépannage – Codes erreurs du système Informations système avec affichage Affichage écran Description Corrections Code erreur Tous les codes erreurs sont automatiquement affichés avec le symbole Attention clignotant. Pour les erreurs liées aux sondes, la sonde concernée est également affichée avec le symbole court circuit ou interruption. Clignotant Interruption La sonde de température affichée ou le câble de sonde de celle-ci...
  • Page 12: Système Avec Deux Ballons

    Sous réserve de toute erreur ou de modifications sans préavis de notre part · © ACV Belgium 2011 ACV Belgium · Kerkplein 39 · B-1601 Ruisbroek • www.acv.com · info.belgium@acv.com...
