MODE D'EMPLOI
Régulation Solar Unit 2

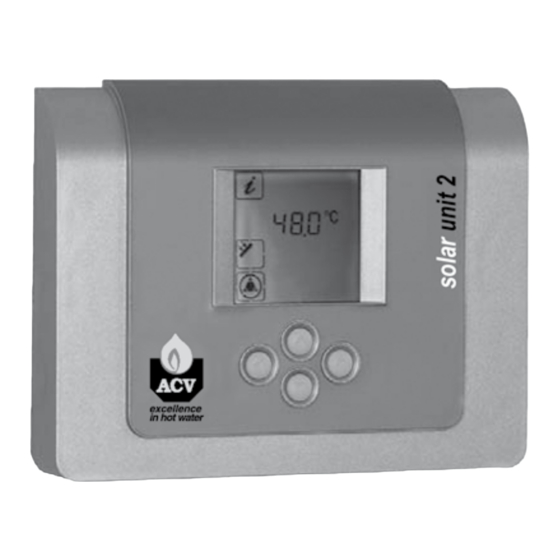

Fig. 1 Régulation solaire Solar Unit 2
Les avantages d'un coup d'œil
Un grand écran éclairé pour affichage des températu -
res, de valeurs de bilan et états de l'installation avec des
pictogrammes clairement identifiables pour une meil -
leure compréhension.
Une navigation simple et sûre à l'aide de 4 boutons pour
un défilement dans des menus horizontaux et verticaux.
Système de diagnostic complet pour surveillance des
fonctions de l'installation comme par exemple interrup -
tion de sonde ou surveillance de la différence de tempé -
rature « T trop haut»
Fonction de sécurité intégrée comme refroidissement
capteur, refroidissement ballon, protection installation
et fonction capteur sous vide
Chargement solaire de systèmes avec un ou deux bal -
lons
Choix alternatif d'une fonction thermostat ou d'augmen -
tation retour
Bilan / réinitialisation des valeurs
5 entrées pour sondes de température Pt1000
2 sorties dont 1 sortie programmée en débit variable
La régulation peut calculer la quantité d'énergie pro -
duite en kWh à l'aide d'un compteur d'impulsions ex -
terne et de la sonde T5 (retour solaire)
Sommaire
1. Description technique . . . . . . . . . . . . . . . . . 2
2.1 Qualifications de l'installateur . . . . . . . . . . . . . 4
2.2 Domaine de mise en oeuvre . . . . . . . . . . . . . . 4
2.3 Recommandations de montage et de service . . . .
3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.1 Fixation du boîtier . . . . . . . . . . . . . . . . . . . 4
3.2 Raccord des câbles . . . . . . . . . . . . . . . . . . . 5
4. Mode d'emploi d'utilisation . . . . . . . . . . . . . . 6
4.1 Ecran d'affichage et touches . . . . . . . . . . . . . . 6
4.2 Menu «Information» . . . . . . . . . . . . . . . . . . 8
4.3 Menu «Paramètres» . . . . . . . . . . . . . . . . . . 9
4.4 Menu «Mode manuel» . . . . . . . . . . . . . . . . . 10
4.5 Menu «Fonctions spéciales» . . . . . . . . . . . . . . 10
4.7 Service - Contrôle des sondes . . . . . . . . . . . . . 11
5. Exemples d'utilisation . . . . . . . . . . . . . . . . . 11
5.1 Système standard avec un ballon . . . . . . . . . . . 11
1.3
4

Publicité

Table des Matières
loading

Sommaire des Matières pour ACV Solar Unit 2

  • Page 1: Table Des Matières

    MODE D'EMPLOI Régulation Solar Unit 2 Fig. 1 Régulation solaire Solar Unit 2 Les avantages d’un coup d’œil Sommaire Un grand écran éclairé pour affichage des températu - 1. Description technique ....2 res, de valeurs de bilan et états de l’installation avec des...
  • Page 2: Description Technique

    Elle est mise en œuvre dans les deux cas sur la partie 1. Description technique chaude du ballon et influe sur l’activation de la sortie A2. Dans ces deux cas, elle est surveillée par le système de dia- Solar Unit 2 Régulation solaire gnostic. Boîtier 100 % recyclé en matériau Matériau...
  • Page 3 T2 (ballon, bas) moins 2 K. Priorité La fonction de chargement pendulaire de la régulation Solar Unit 2 donne automatiquement la priorité de charge - Fonction capteurs sous vide La fonction capteur sous vide permet le fonctionnement ment au premier ballon et ne peut pas être modifiée.
  • Page 4: Consignes Générales De Sécurité

    Le raccord et la mise en service de la régulation vent pas être contrôlés. Solar Unit 2 ne peut être assuré que par un personnel En cas de dommages apparents sur la régulation, les liai - professionnel qualifié.
  • Page 5: Raccord Des Câbles

    La régulation est prévue pour un usage avec un secteur Montage sur le groupe de transfert Montez la régulation Solar Unit 2, à l’aide des vis fournies, 230-V~/50 Hz. Vérifiez que la pompe de circulation so- sur le support prévu à cet effet placé sur le groupe de laire est bien prévue à...
  • Page 6: Mode D'emploi D'utilisation

    Domaine tension secteur Domaine courants faibles Secteur, PE WMM, Compteur d'impulsions Pompe solaire, PE Sortie A2, PE T1, sonde capteur T2, sonde ballon, basse Secteur, phase (L) T3, sonde ballon, haute / sonde suppl. thermostat / Secteur, neutre (N) augmentation retour (source) T4, thermostat / Pompe solaire, phase (L1) augmentation retour (cible)
  • Page 7: Menu Horizontal

    Menu horizontal Exemple menu «paramètres» Menu vertical dTmin Diff. d'arrêt T3 – T4, Température de limitation ballon, __°C basse augmentation retour dTmax dT max Diff. d'activation T3 – T4, Diff. d'activation T1 – T2, augmentation retour solaire dT min Hystérésie de température minimum, Diff.
  • Page 8: Menu «Information

    4.2 Menu «Information» Menu «Information» Point du menu Description Affichage é é r ° __°C é s è °C réinitialisable __°C é s è °C réinitialisable __°C é é r ° __°C é s è °C réinitialisable __°C é s è °C réinitialisable __°C...
  • Page 9: Menu «Paramètres

    4.3 Menu «Paramètres» Menu «Paramètres» Point du menu Description Plage Paramètre par défaut é ° ° __°C dT max Différence de température entre capteur et ballon pour activation 3 - 40 K 10 K dT min é f é t ê é...
  • Page 10: Menu «Mode Manuel

    4.4 Menu «Mode manuel» Menu «Mode manuel» Point du menu Description Plage Paramètre par défaut Arrêt = 0 / Marche = 1 0 - 1 Marche et arrêt manuels de la pompe de circulation solaire (A1) Arrêt = 0 / Marche = 1 Marche et arrêt manuels de sortie A2 (Augmentation retour ou thermostat) t2 min Activation de la minuterie en «Mode manuel»...
  • Page 11: Service - Codes Erreurs Du Système

    T1: Sonde capteur T2: Sonde ballon, partie basse T3: Sonde milieu du ballon T4: Sonde retour circuit chauffage Eau froide Circuit de chauffage Chaudière fioul ou gaz Fig. 4 Installation solaire standard avec un ballon pour raccordement à la Solar Unit 2...
  • Page 12: Système Standard Avec Deux Ballons

    T2: Sonde ballon 1, partie basse T3: Sonde ballon 1, partie haute T4: Sonde ballon 2, partie basse Circuit de chauffage Eau froide Chaudière fioul ou Fig. 5 Installation solaire standard avec deux ballons pour raccordement à la Solar Unit 2. belgium.info@acv .acv.com...
