Montage mural
A l'aide des trous dans le socle, marquez au mur les trous
à percer.
Fixez le socle au mur à l'aide de vis appropriées.
Afin d'éviter d'abîmer le boîtier, ne serrez pas les vis plus
que nécessaire!
Montage sur le groupe de transfert
Montez la régulation Solar Unit 2, à l'aide des vis fournies,
sur le support prévu à cet effet placé sur le groupe de
transfert solaire.
Brisez les scellés en plastique du socle pour le passage
des câbles hors de la régulation.
Dénudez les câbles 230-V de manière à ce que les liai -
sons individuelles isolées commencent directement à
partir du passage dans le socle.
Lorsque vous vissez les câbles sur les sucres, tenez les
avec la main, afin d'éviter une pression trop importante
sur la platine. Risque d'arrachement des sucres!
Terminez par le raccord au secteur.
Lorsque la régulation est sous tension, le courant alter-
natif 230-V est également présent dans le TRIAC.
3.2 Raccord des câbles
Constitution de la platine de raccord
Le raccord de toutes les lignes électriques se fait sur la base
de la platine de la régulation. Les raccords de sondes (cou-
rants faibles) se trouvent à droite alors que les liaisons sec-
teurs 230-V et les sorties A1 et A2 se trouvent à gauche.
Consignes générales de raccord
Si les liaisons sont tirées avec des câbles flexibles, prévoir
un peu de «mou» à l'intérieur et à l'extérieur du boîtier.
Prévoir un supplément de longueur de câble si la régula-
tion est fixée sur le mur.
Les extrémités des câbles multibrins doivent être équi-
pées d'embouts de câblage. Si besoin est, des presse-
étoupe filetés PG9 peuvent être montés coté 230-V, lors
d'un montage mural.
Raccordement
potentiel terre
Raccordement secteur
Raccordement sortie
de commutation A1
Raccordement sortie
de commutation A2
Commutateur électronique Triac
Solar Unit 2

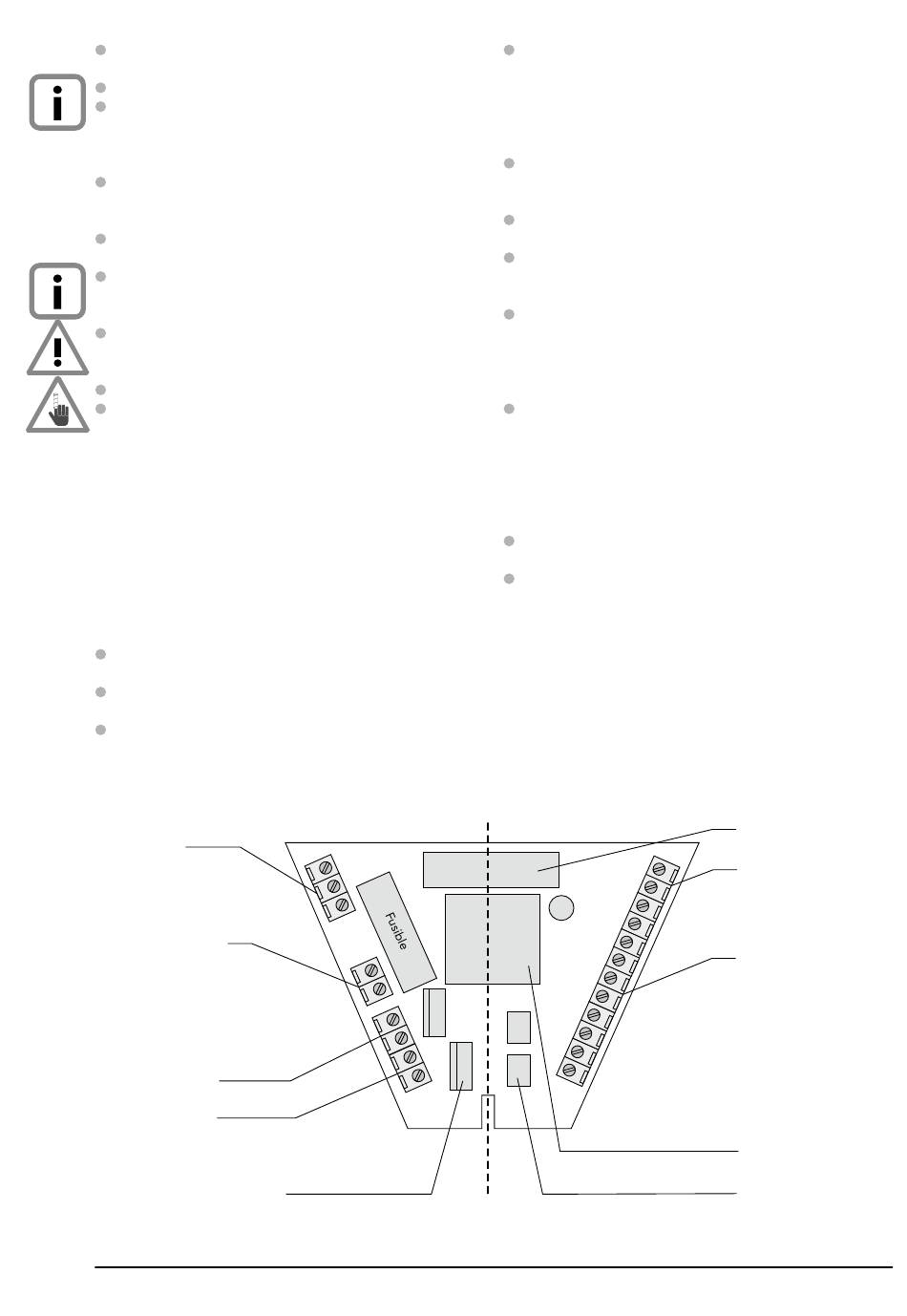

Fig. 2 Platine de la régulation
Solar Unit 2
Domaine tension secteur
et ses composants
Raccord 230 V
Avec un raccord fixe au secteur, la tension secteur de l'a-
limentation de la régulation est assurée par un bouton
marche/arrêt externe.
Si le raccord au secteur est assuré avec un câble et un
commutateur de sécurité, cet interrupteur n'est pas né-
cessaire.
La régulation est prévue pour un usage avec un secteur
230-V~/50 Hz. Vérifiez que la pompe de circulation so-
laire est bien prévue à cet effet.
Tous les câbles de terre doivent être raccordés sur le
bornier de protection PE.
Les bornes des conducteurs neutres (N) sont raccordées
électriquement entre elles et ne doivent pas être
coupées!
La borne de sortie A1 est un contacteur à fermeture 230-
V qui possède la fonction «débit variable». La sortie A2
est un contacteur sec pur.
Raccord des sondes de température
Les câbles des sondes de température peuvent être ral-
longés. Jusqu'à une longueur de 15 m = 2 x 0,5 mm², jus-
qu'à 50 m = 2 x 0,75 mm².
Pour les grandes distances vers les capteurs, prévoir des
câbles de sonde blindés.
Ne pas raccorder le blindage coté sonde mais le couper
et l'isoler!
Les sondes de température peuvent être raccordées in-
distinctement, elles ne possèdent pas de polarité.
Les chemins des câbles de sonde et des câbles électri-
ques 230-V doivent être posés de manière distincte.
Module parafoudre
Chaque entrée sonde de la régulation Solar Unit 2 est
équipée avec une parasurtension sensible. En règle géné-
rale, aucune mesure de protection supplémentaire n'est
requise pour les sondes installées en intérieur.
Domaine courants faibles
Port pour câble de raccord
de l'écran d'affichage
Raccordement compteur
d'impulsion
Raccordement sondes
T1 à T5
Transfo pour raccord
platine 12 V
Triac de pilotage IC
5
1
