3. Montage

3.1 Instructions de montage générales
Fixer le boitier de distribution sur une surface de montage plate
au moyen de deux vis M6 en vue d'un montage sans sollicitations
mécaniques. Le couple de serrage maximal est de 3,0 Nm. La position
de montage est indifférente.
Ne pas installer le boitier de distribution en-dehors de
locaux fermés.

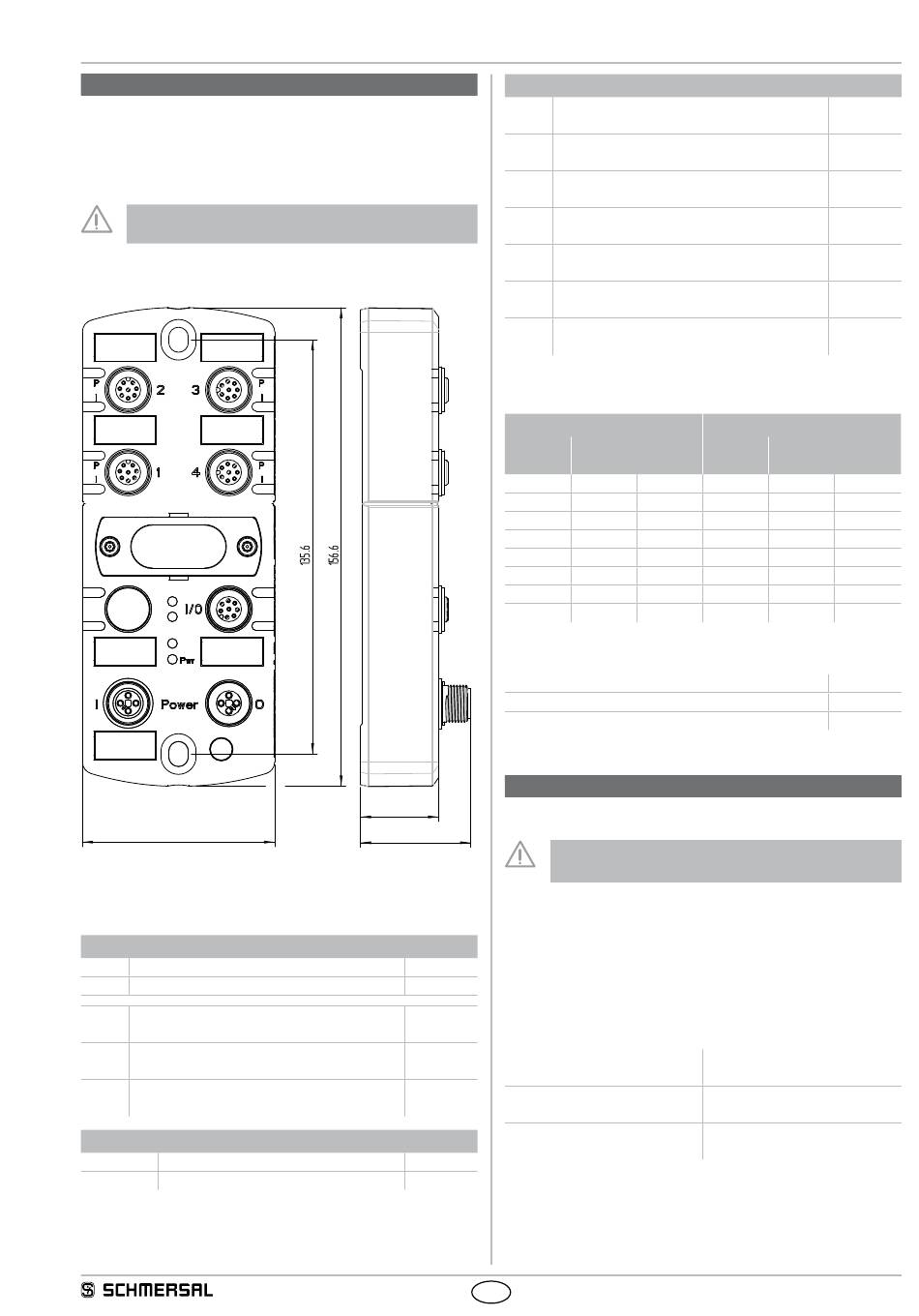

3.2 Dimensions

Toutes les dimensions sont indiquées en mm.
63

3.3 Accessoires

3.3.1 Câbles
Power - câbles M12, 4 pôles, droits, codage T
5,0 m
Câble de raccordement avec connecteur femelle 103013430
10,0 m Câble de raccordement avec connecteur femelle 103013431
3,0 m
Interconnexion avec connecteur /
connecteur femelle
5,0 m
Interconnexion avec connecteur /
connecteur femelle
7,5 m
Interconnexion avec connecteur /
connecteur femelle
Signaux E/S - câbles M12, 8 pôles, droits, codage A
5,0 m
Câble de raccordement avec connecteur
10,0 m
Câble de raccordement avec connecteur
Raccordement appareil - câbles M12, 8 pôles, droits, codage A
0,5 m
Interconnexion avec connecteur /
connecteur femelle
1,0 m
Interconnexion avec connecteur /
connecteur femelle
1,5 m
Interconnexion avec connecteur /
connecteur femelle
2,5 m
Interconnexion avec connecteur /
connecteur femelle
3,5 m
Interconnexion avec connecteur /
connecteur femelle
5,0 m
Interconnexion avec connecteur /
connecteur femelle
7,5 m
Interconnexion avec connecteur /
connecteur femelle
3.3.2 Codes de couleur des câbles Schmersal
M 12, 4-pôles
Broche
1
2
3
4
3.3.3 Autres accessoires
Sceau autocollant pour hublot, 4 pcs
Capots de protection pour fiches M12, 10 pcs
Plaques d'identification, châssis 4 x 5 pcs
4. Raccordement électrique
25. 6
4.1 Notes générales pour le raccordement électrique
36. 1
Le raccordement électrique est à effectuer uniquement hors
tension par du personnel compétent et habilité.
Pour l'alimentation du boitier de distribution, des câbles avec
une section de 1,5 mm² au plus peuvent être raccordés sur les
connecteurs M12-Power.
La tension d'alimentation du boitier doit être protégée par un
fusible de 10 A.

4.2 Indications par LED et fusibles

Le boitier de distribution possède 4 indications par LED jaunes et 5
103013432
vertes.
103013433
1 LED verte „Pwr"
103013434
4 LED vertes „P"
au raccordement pour appareil
4 LED jaunes „I"
au raccordement appareil
103013426
103013427
Les 4 raccordements pour appareils sont équipés d'un fusible à
auto-réarmement de 1,5 A pour la protection du câble.
Si le fusible est activé, la Power LED verte correspondante "P" s'éteint.
FR
PFB-IOP-4M12-IOP
M 12, 8-pôles
Couleur du
Broche
conducteur
BN
Marron
1
WH
Blanc
2
BU
Bleu
3
BK
Noir
4
5
6
7
8
Etat tension d'alimentation
du boitier de distribution
Etat fusible
raccordement appareil
Etat signal d'autorisation de
sécurité appareil raccordé
101217786
101217787
101217788
101217789
103013428
101217790
103013429
Couleur du
conducteur
WH
Blanc
BN
Marron
GN
Vert
YE
Jaune
GY
Gris
PK
Rose
BU
Bleu
RD
Rouge
103013919
103013920
103013921
3
