Siemens SIMATIC ET 200SP Information Produit page 63

Manuel de l'appareil AI Energy Meter 480VAC/CT HF, édition 03/2021

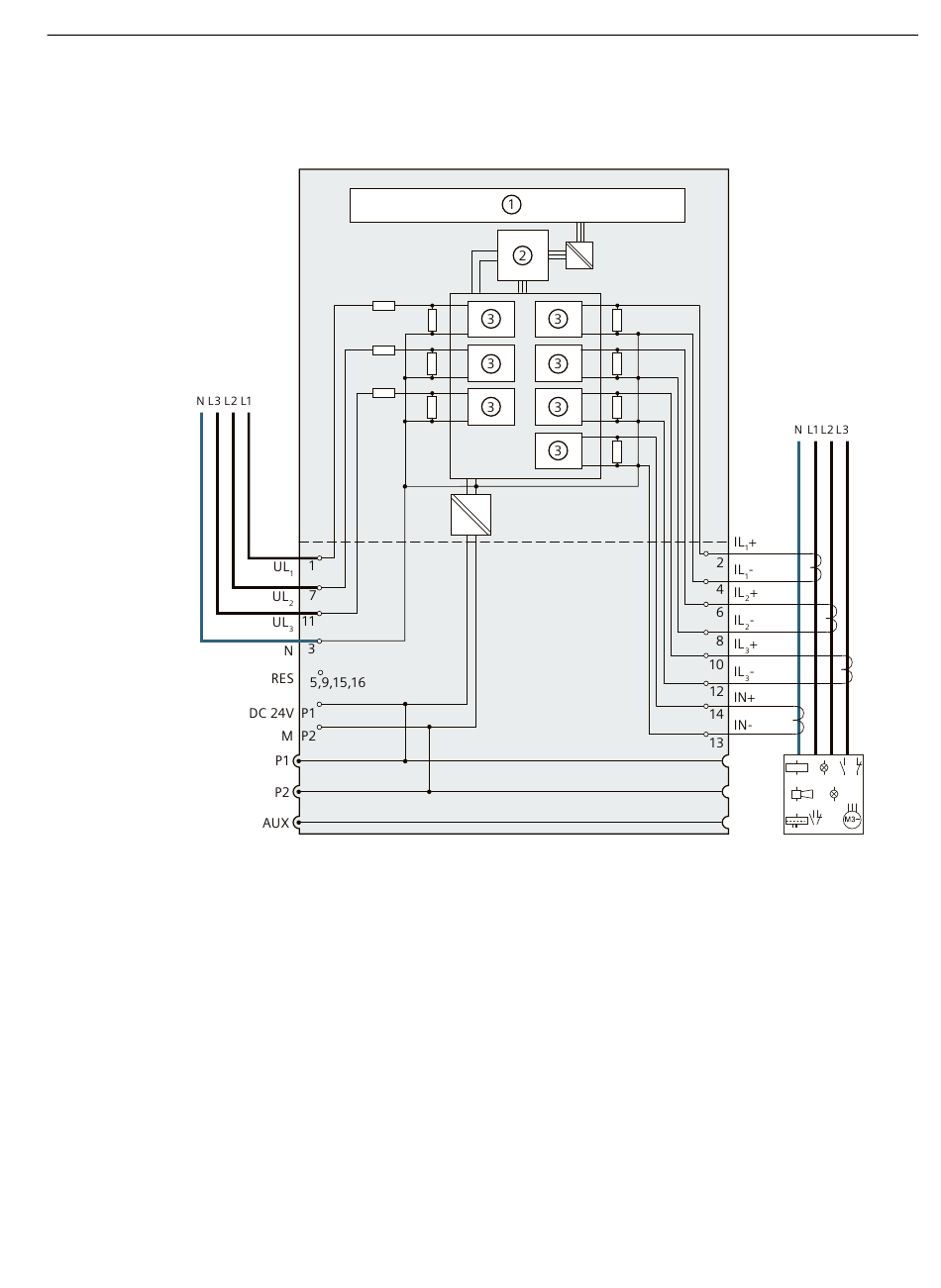

Schéma de raccordement et de principe
①
②
③
P1, P2,
AUX
Information produit pour la documentation du système de périphérie décentralisé ET 200SP
Information produit, 11/2023, A5E03799596-BO
Couplage du bus interne
Microcontrôleur
Convertisseur analogique-numérique
(CAN)
Barres de potentiel internes à auto-confi­
guration
Connexion à gauche (BaseUnit foncée)
Connexion à gauche interrompue
(BaseUnit claire)
Compléments de la documentation ET 200SP
2.5 Manuels pour modules de périphérie
UL Raccordement de la tension
n
IL + / Connexion transformateur de courant
n
IL -
n
N, IN+ / Conducteur neutre
IN-
RES Réserve, doit rester sans connexion
pour de futures extensions fonction­
nelles
63
