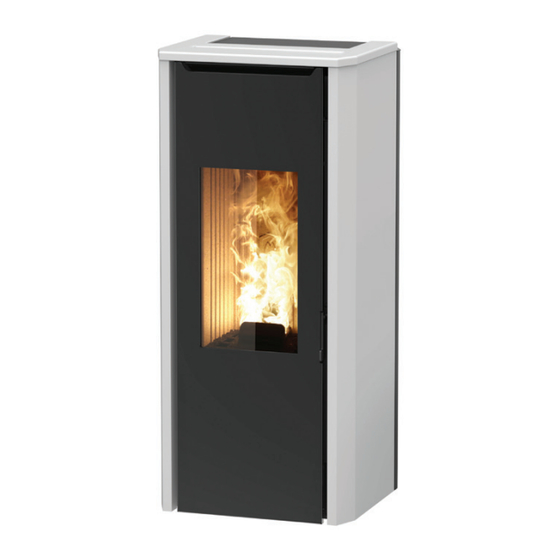

- Page 1 PADDY 6 kW PADDY 8 kW NOTICE DE MONTAGE, D’UTILISATION ET D’ENTRETIEN À conserver par l’acquéreur PADDY Poêle à air alimenté aux pellets...
- Page 2 Cher Client, Nous vous remercions d’avoir choisi de vous chauffer et d’économiser avec un produit Jolly Mec et nous vous invitons à lire attentivement cette notice avant de commencer à utiliser l’appareil. Cette notice fournit des informations et des suggestions nécessaires à une bonne exécution des phases d’installation, d’utilisation, de nettoyage et d’entretien du produit. Une bonne connaissance et l’observation de ces indications vous permettront de bénéficier pleinement et en toute sécurité des potentialités que votre appareil est en mesure de vous offrir.
- Page 3 SOMMAIRE CHAP.01 AVANT-PROPOS ........................4 01.1 AVERTISSEMENTS ............................. 4 01.2 SYMBOLES ..............................5 01.3 RÉGLEMENTATIONS APPLIQUÉES ......................5 01.4 UTILISATION ET CONSERVATION DE NOTICE DE MONTAGE ET D’ENTRETIEN ........ 6 01.5 RESPONSABILITÉ DU FABRICANT ET CONDITIONS DE GARANTIE ............. 6 CHAP.02 PRÉVENTION DES ACCIDENTS / NORMES POUR LA SÉCURITÉ...
- Page 4 CHAP.01 AVANT-PROPOS 01.1 AVERTISSEMENTS • Une lecture attentive de cette notice et le respect de son contenu sont conseillés pour une installation rapide et un emploi correct du produit. • Avant de procéder au montage, lire attentivement la notice et respecter impérativement les prescriptions contenues dans celle-ci, sous peine d’annuler la garantie et de compromettre sérieusement les performances et la sécurité de fonctionnement du produit. • La notice de montage est une partie essentielle de l’appareil et fait partie intégrante de celui-ci ; elle doit être remise à l’utilisateur. • Elle devra être conservée avec soin et consultée attentivement car toutes les instructions contenues fournissent des indications importantes pour la sécurité lors des opérations d’installation, d’utilisation et d’entretien. • Une installation erronée peut provoquer des dommages aux personnes, aux animaux ou aux choses ; dans ce cas, le fabricant décline toute responsabilité. • L’installation doit être effectuée par du personnel qualifié, conformément aux normes en vigueur dans le pays considéré et lieu d’installation du poêle même. • Le fabricant décline toute responsabilité contractuelle et/ou extracontractuelle pour les dommages dus à une erreur d’installation, à une utilisation incorrecte et au non-respect des instructions contenues dans cette notice. •...
- Page 5 Texte contenant une note particulièrement importante en matière de prévention des DANGER: accidents ou des dommages matériels. 01.3 RÉGLEMENTATIONS APPLIQUÉES Les produits Jolly Mec sont fabriqués conformément aux directives suivantes: Règlement européen pour la commercialisation des produits de construction • EU 305/2011 Machines.
- Page 6 RESPONSABILITÉ DU FABRICANT ET CONDITIONS DE GARANTIE En fournissant ce manuel, Jolly Mec S.p.A. décline toute responsabilité, aussi bien civile que pénale, face aux accidents qui pourraient survenir en raison de la non observation partielle ou totale des spécifications y figurant.
- Page 7 CHAP.02 PRÉVENTION DES ACCIDENTS / NORMES POUR LA SÉCURITÉ 02.1 CONSIDÉRATIONS GÉNÉRALES • Cette notice se réfère à des aspects essentiels des directives, normes et dispositions pour l’utilisation de la machine en récapitulant les points les plus significatifs. • Dans tous les cas, les dispositions légales générales et les règlements en matière de prévention des accidents et de protection environnementale doivent être respectés.
- Page 8 • En cas d’alarme due à un mauvais fonctionnement, n’essayez pas de réallumer l’appareil avant de s’être bien rendu compte de la nature de ce qui a généré l’arrêt du générateur de chaleur. • Les parties internes à la chambre de combustion ne doivent jamais être lavées à l’eau. •...
- Page 9 RISQUES RÉSIDUELS Bien que Jolly Mec Caminetti S.p.A. fasse tout ce qui est en son pouvoir pour fabriquer ses équipements avec toute la compétence qu’elle a acquise en matière de sécurité et en consultant toutes les directives, lois et normes appliquées, il reste toutefois des risques résiduels, quoique réduits, pendant les phases de:...
- Page 10 Dans tous les cas, lors de sa réception, contrôler que: • l’emballage est intact • tous les composants mentionnés dans le Bordereau de Livraison Jolly Mec correspondent à la livraison effective • la fourniture correspond aux spécifications de la commande •...
- Page 11 CHAP.04 NORMES ENVIRONNEMENTALES 04.1 ÉLIMINATION DE LA MACHINE Directive 2012/19/UE (Déchets d’équipements électriques et électroniques - DEEE): informations aux utilisateurs. Le symbole de la corbeille barrée reporté sur l’appareil indique que ce dernier doit être éliminé à part lorsqu’il n’est plus utilisable et non pas avec les ordures ménagéres. L’utilisateur a la responsabilité de porter l’appareil hors d’usage à un centre de ramassage spécialisé. Le tri approprié des déchets permet d’acheminer l’appareil vers le recyclage, le traitement et l’élimination de façon écologiquement compatible.
- Page 12 05.1 PRÉSENTATION DU PRODUIT Les produits JOLLY MEC sont le fruit d’une expérience de plus de 40 ans dans le secteur de la combustion de la biomasse ligneuse; conçus et étudiés en fonction des exigences toujours plus pointues requises par les marchés d’aujourd’hui, d’un niveau de prestations élevées et d’un design moderne.
- Page 13 05.2 IDENTIFICATION DU PRODUIT Pour les communications avec le fabricant, il faut OBLIGATOIRE toujours mentionner le MODÈLE du produit, le numéro de LOT et la MATRICULE. Les numéros d’identification sont imprimés sur la plaque adhésive positionnée sur l’appareil (voir figure ci-contre). La plaque reporte les valeurs de rendement de l’appareil issues des essais d’acceptation selon la norme de renvoi indiquée, et donc la marque CE.
- Page 14 Tous les essais, contrôles et mises au point sur l’appareil ont été exécutés avec les pellets certificat. Jolly Mec Caminetti S.p.A. ne pourra être tenue responsable des cas de dysfonctionnement, panne ou tout autre problème directement causés par l’usage d’une qualité de Pellets non recommandé, dans le sens où les paramètres de combustion peuvent varier sensiblement en fonction de la qualité...
- Page 15 : plus basse est la pureté des pellets utilisés, plus grande sera la rapidité d’accumulation de la saleté à l’intérieur de l’appareil. Jolly Mec Caminetti S.p.A conseille d’utiliser le même type de pellets utilisés lors de la Mise en Service facultative lorsque les réglages opportuns ont été...
- Page 16 06.3 COMPOSANTS L’appareil est fourni avec les composants suivants: • Notice d’utilisation, entretien et montage. • Accessoires pour l’utilisation et l’entretien(voir CHAP.08.6 - ENTRETIEN COURANT). • Câble électrique de connexion à la reseau électrique de la maison. • Habillage. • Télécommande Liste des composants: Sortie air chaud...
- Page 17 06.4 DIMENSIONS Toutes les dimensions sont exprimées en mm. PADDY 6 kW PADDY 8 kW 1080,4 485,6 PADDY 6 kW - PADDY 8 kW...
- Page 18 NOTE Il est rappelé que les distances minimum par rapport aux matériaux inflammables sont de: PADDY 6 kW: Distance minimum dans l’air par rapport à la paroi latérale inflammable (A): 200 mm Distance minimum dans l’air par rapport à la paroi postérieure inflammable (B): 100 mm Distance frontale dans l’ir par rapport au matériau inflammable (C): 900 mm...
- Page 19 07.2 CONDUIT DE FUMÉE OU DÉCHARGE DES FUMÉES Le conduit de fumée ou décharge des fumées est l’élément fondamental pour le bon fonctionnement de l’appareil et doit respecter les normes à caractère général suivantes: UNI EN 1856-1 Conduits de fumée - Prescriptions pour les conduits de fumée métalliques - Partie 1:composants de systèmes de conduits de fumée UNI EN 1856-2 Conduits de fumée - Prescriptions relatives aux conduits de fumée métalliques - Partie 2:tubages et éléments de...
- Page 20 Jolly Mec autorise la canalisation de l’entrée d’air comburant dans les limites suivantes: longueur maximum de développement 1000 mm, diamètre minimum correspondant au diamètre de l’attache de la prise d’air de l’appareil et un seul changement de direction à 90°, différence de niveau maximum par rapport à...
- Page 21 07.4 SÉQUENCE DE MONTAGE Ôter le poêle de son emballage en retirant le carton. Enlever le poêle de la palette et le déplacer délicatement pour l’en faire descendre. Placer ensuite le poêle à l’endroit souhaité. Dans le choix du positionnement du poêle, ne pas oublier que l’installation doit faciliter l’accès pour le nettoyage de l’appareil, des conduits de gaz d’évacuation et du conduit de fumée.
- Page 22 Collegamento della presa di corrente Avant de connecter la prise du câble inclu dans la fourniture, insérer la prise montée au dos du poêle (Fig.1-2) tout en s’assurant que l’interrupteur est bien en position “O”. Après avoir inséré la fiche dans la prise de courant, appuyer sur l’interrupteur O–I en position “I” Fig. 27 Fig. 28 ATTENTION...
- Page 23 07.6 SCHÉMA ÉLECTRIQUE ET DE CÂBLAGE DE L’UNITÉ DE CONTRÔLE ATTENTION Les branchements électriques doivent être effectués par du personnel qualifié, conformément aux normes en vigueur (2014/30/UE et 2014/35/UE). Numéro Description Numéro Description Radiocommande Pressostat de sécurité fumée Carte électronique Motoréducteur chargement pellet Interrupteur bipolaire Sonde ambiante...
- Page 24 07.7 EXEMPLE DE GAINAGE D’AIR DANS LES PIÈCES NOTE Pour canaliser l’air dans d’autres pièces, raccorder le tube à la sortie arrière du poêle pour distribuer l’air dans les différentes pièces. La diffusion de l’air peut être modulée à l’aide des grilles à fermeture réglable Les tubes de l’air doivent être posés jusqu’aux pièces à...
- Page 25 CHAP.08 UTILISATION ET ENTRETIEN POUR L’UTILISATEUR 08.1 FONCTIONNEMENT DE L’APPAREIL Le POÊLE utilise des pellets comme combustible ; leur combustion est gérée électroniquement. Le pellet est prélevé du réservoir de stockage au moyen de la vis sans fin commandée par le motoréducteur, puis est directement transporté...
- Page 26 08.3 ALLUMAGE ET UTILISATION DE L’APPAREIL Après avoir effectué dans les règles de l’art et selon les réglementations correspondantes tous les travaux d’installation, installation d’aération de la pièce, installation d’évacuation des fumées et installation électrique, il est possible de faire intervenir le Centre spécialisé d’Assistance Technique pour effectuer la Mise en Service facultative.
- Page 27 08.4 THERMOSTAT DE SÉCURITÉ À RÉENCLENCHEMENT MANUEL L’appareil possède un thermostat de sécurité contre les surchauffes éventuelles du combustible contenu dans le réservoir à pellet et intervient en provoquant l’arrêt de l’appareil lorsque la température à proximité du capteur atteint des valeurs limites, correspondant au réglage d’intervention du thermostat.
- Page 28 • N’utiliser que les pièces detachés d’origine recommandées par le fabricant, disponibles chez les vendeurs, les Cen tres spécialisés d’Assistance Technique ou directement chez la siège de la société Jolly Mec Caminetti S.p.A. • Dans le cas où le verre se salisse beaucoup (en devenant visiblement noire) pendant le fonctionnement à pellet, les causes possibles peuvent être:...
- Page 29 08.6 ENTRETIEN COURANT (par le Client) ATTENTION Avant toute opération d’entretien et/ou de nettoyage, éteindre l’interrupteur général et s’assurer que l’appareil est froid. Ne jamais remettre en marche l’appareil avant d’avoir terminé ces opérations et correctement repositionné tous les composants. Outils fournis pour le nettoyage Gant ignifugé...
- Page 30 Retrait du creuset pour son nettoyage Fig. 5 Fig. 6 La porte de la chambre de combustion ouverte, retirer la grille et ôter le creuset en le soulevant verticalement (Fig. 5-6-7). Il est obligatoire d’effectuer un nettoyage méticuleux du brasier jusqu’à ce que tous les orifices soient bien propres. Éliminer les résidus qui se sont déposés dans le creuset en le renversant et à...
- Page 31 Nettoyage de la porte d’inspection Fumées Fig. 13 Fig. 14 Enlever le couvercle d’inspection qui se trouve en dessous du tiroir à cendres et nettoyer soigneusement cette boîte. A l’aide du bec de l’aspirateur à cendres, éliminer tout résidu de cendre ayant pu se former à la base de l’échangeur au niveau du compartiment d’inspection même (vérifier que les cendres résiduelles sont froides) (Fig. 13-14-15).
- Page 32 Nettoyage vitre Fig. 21 Fig. 20 Nettoyer la vitre tous les jours avec une éponge humide ou avec de l’essuie-tout (Fig. 20-21). Si la vitre se salit de fumée noire, c’est que probablement le creuset est sale ou qu’il faut augmenter l’air de combustion. Veiller à...
- Page 33 08.7 PROGRAMME D’ENTRETIEN PRÉVENTIF (à réaliser par le Centre spécialisé d’Assistance Technique) Nous rappelons que la Maintenance Extraordinaire à effectuer sur ce produit doit être effectué obligatoirement chaque années et par un technicien autorisé. Cela vous permettra de garder pendant le temps les caractéristiques de fonctionnalité efficience et confort. Pour toute demande, nous vous invitons à...
- Page 34 La fréquence de nettoyage la plus appropriée peut donc être établie dès les premiers jours d’utilisation en fonction de la quantité effective de résidus déposés et peut différer en fonction des délais de temps établis par Jolly Mec.
- Page 35 CHAP.09 RECHERCHE DES PANNES ET DÉPANNAGE 09.1 PROBLÉMES ATTENTION Conformément aux normes en vigueur sur la sécurité des appareils électriques, pour toutes les opérations d’installation, entretien ou intervention comportant l’accès aux composants électriques, il faut obligatoirement s’adresser à un Centre specialisé d’Assistance Technique ou à du personnel qualifié. PROBLÈME PRINCIPAUX CONTROLES A FAIRE •...
- Page 36 Via S.Giuseppe 2 - 24060 Telgate (Bg) Italy Tel. +39 035.83.59.211 Fax +39 035.83.59.203 www.jm-poeles.com - info@jm-poeles.com...
