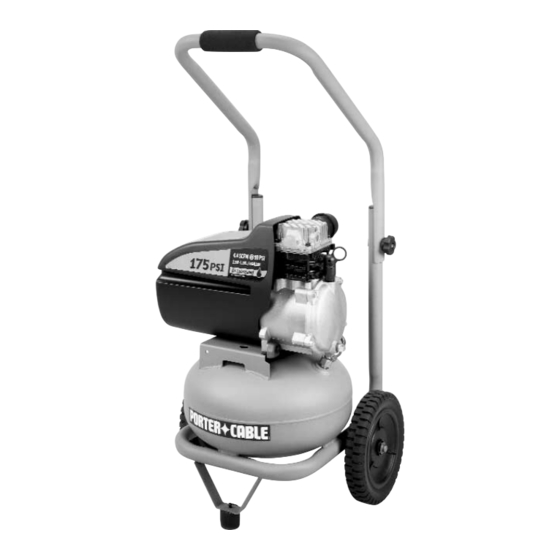

Porter Cable C2555 Manuel D'instructions

Masquer les pouces

page de 80

/ 80
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Instruction

manual

Model

C2555

To learn more about Porter-Cable

visit our website at:

http://www.porter-cable.com

ESPAÑOL: PÁGINA 27

FRANÇAIS: PAGE 53

Direct Drive

Oil Lube

Portable Pancake

Air Compressor

IMPORTANT

Please make certain that the person who is

to use this equipment carefully reads and

understands these instructions before

starting operations.

The Model and Serial No. plate is located on the frame.

Record these numbers in the spaces below and retain for

future reference.

Model No.

Type

Serial No.

Part No. D29795-037-0

Sommaire des Matières pour Porter Cable C2555

Page 53 ENGLISH: PAGE 1 ESPAÑOL: PÁGINA 27 d'instructions Compresseur d'air Modèle plat portatif, C2555 lubrifié à l'huile, à entraînement direct IMPORTANT Veuillez vous assurer que la personne qui utilise Pour de plus amples renseignements cet outil lit attentivement et comprend ces concernant Porter-Cable, consultez instructions avant de commencer à...
Page 54 MESURES DE SÉCURITÉ - DÉFINITIONS Ce guide contient des renseignements importants que vous deviez bien saisir. Cette information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information, nous avons utilisé les symboles ci-dessous.
Page 55 Conserver ces directives Un emploi ou un entretien non appropriés de ce produit peut causer des blessures graves et des dommages à la propriété. Lire attentivement tous les avertissements et les directives d'utilisation avant d'utiliser cet appareil. DANGER AVERTISSEMENT : Risque d'explosion ou d'incendie Risque Prévention Les étincelles qui proviennent des contacts...
Page 56 DANGER AVERTISSEMENT : Risque d'éclatement Réservoir d'air : Les conditions suivantes peuvent affaiblir les parois du réservoir et provoquer une explosion violente du réservoir qui risque de causer des dommages à la propriété ou des blessures graves. Risque Prévention Le défaut de vidanger de façon appropriée Purger le réservoir quotidiennement ou après l'eau condensée dans le réservoir risque de chaque utilisation.
Page 57 DANGER AVERTISSEMENT : Risque de choc électrique Risque Prévention Ne jamais faire fonctionner le compresseur à Votre compresseur d'air est alimenté par l'extérieur lorsqu'il pleut ou dans des électricité. Comme avec tous les appareils conditions humides. électriques, si l'appareil n'est pas utilisé de façon appropriée, il peut causer des chocs Ne jamais faire fonctionner le compresseur électriques.
Page 58 DANGER AVERTISSEMENT : Risque de brûlures Prévention Risque Le fait de toucher aux surfaces de métal Ne jamais toucher aux pièces de métal exposées du compresseur durant ou exposées telles que la tête du compresseur ou immédiatement après le fonctionnement. Le les tubes de sortie peut causer de graves compresseur demeure chaud pendant brûlures à...
Page 59 DANGER AVERTISSEMENT : Risque de dommages à la propriété pendant le transport du compresseur (incendie, inhalation, dommages aux surfaces du véhicule) Risque Prévention Des fuites ou des déversements d'huile Toujours placer le compresseur sur un tapis peuvent se produire et entraîner des risques de protection pour éviter l'endommagement du d'incendie, ou des problèmes aux voies véhicule par des fuites.
Page 60 50 % à 75 % : c'est-à-dire que la pompe du compresseur d'air ne devrait pas fonctionner plus que 30 à 45 minutes dans une heure particulière. SPECIFICATIONS No de modèle C2555 Chevaux-vapeur Alésage 2.363" Course du cylindre .890"...
Page 61 ACCESSOIRES Les accessoires sont disponibles au magasin où l’appareil a été acheté ou chez une quincaillerie locale. ASSEMBLAGE ASSEMBLAGE DES POIGNÉES Pour faciliter la pose, submergez la prise (C) de la poignée dans de l'eau savonneuse chaude. Enlevez la prise (C) de l'eau savonneuse chaude et glissez-la sur la poignée (D).
Page 62 Ajout d'huile à la pompe Risque d'une utilisation dangereuse. Risque d'une utilisation dangereuse. Ne tentez pas de mettre en marche ce compresseur d'air sans avoir tout d'abord ajouté de l'huile au carter. Des dommages sérieux peuvent être encourus même dans le cadre d'une opération limitée, à...
Page 63 INSTALLATION MONTAGE DE L'APPAREIL Emplacement du compresseur d'air • Placez le compresseur d'air dans un endroit propre, sec et bien aéré. • Le compresseur d'air devrait être placé à au moins 30 cm (12 po) de distance d'un mur ou d'autres obstructions qui pourraient nuire au débit d'air. •...
Page 64 Rallonges Utilisez un boyau d'air supplémentaire au lieu d'une rallonge pour éviter une chute de tension, une perte de puissance et la surchauffe du moteur. Si une rallonge doit être utilisée, s'assurer : • d'utiliser une rallonge à trois fils, munie d'une fiche à trois lames avec mise à la terre et une prise de courant à...
Page 65 UTILISATION Familiarisez-vous avec votre compresseur d'air LISEZ CE GUIDE DE L'UTILISATEUR ET TOUTES LES MESURES DE SÉCURITÉ AVANT D'UTILISER CET APPAREIL. Comparez les illustrations à votre appareil pour vous familiariser avec l'emplacement des commandes et boutons de réglage. Conservez ce guide pour références ultérieures.
Page 66 Jauge d'huile : La jauge indique le niveau d'huile dans la pompe. Le symbole + indique que le carter est plein et le symbole - indique qu'il faut ajouter de l'huile. Pour les instructions, consultez les paragraphes " Huile " dans la section intitulée "...
Page 67 Branchez le cordon d'alimentation dans la prise de courant du circuit de dérivation approprié. (Consultez le paragraphe sur la protection contre la surtension et la protection du circuit de la section sur l'installation de ce guide.) Ouvrez complètement le robinet de vidange (en tournant dans le sens contraire des aiguilles d'une montre) afin de permettre à...
Page 68 ENTRETIEN Pour assurer au compresseur d'air une opération efficace et une durée de vie plus longue, un horaire d'entretien périodique devrait être élaboré et suivi. L'horaire d'entretien périodique suivant s'applique à un appareil dans des conditions normales d'utilisation et étant utilisé quotidiennement. Au besoin, cet horaire peut être modifié...
Page 69 L'eau dans le réservoir d'air peut condenser. Si l'eau n'est pas vidangée, cela risque de corroder et d'affaiblir le réservoir d'air, produisant ainsi un risque de rupture du réservoir d'air. Une fois la vidange de l'eau terminée, fermez le robinet de vidange (tournez dans le sens des aiguilles d'une montre).
Page 70 Filtre à air - Inspection et remplacement Risque de brûlures. La tête du compresseur et le manchon de cylindre sont très chauds. Ne pas les toucher. Laissez le compresseur d'air se refroidir avant de faire le service. Un filtre à air encrassé ne permettra pas au compresseur de fonctionner à sa pleine capacité. Assurez-vous que le filtre à...
Page 71 ENTRETIEN ET RÉGLAGES TOUS LES SERVICES D'ENTRETIEN NE FIGURANT PAS ICI DOIVENT ÊTRE EXÉCUTÉS PAR UN TECHNICIEN QUALIFIÉ. Risque d'une utilisation dangereuse. L'unité est automatiquement en cycle quand le courant est présent. Durant le service, vous pourriez être exposé à des sources de tension, à l'air comprimé...
Page 72 RANGEMENT Avant de ranger le compresseur d'air, effectuez les étapes suivantes : Revoyez la section intitulée "Entretien" des pages précédentes et exécutez l'entretien requis. Placez le levier On/Auto/Off à la position d'arrêt et débranchez l'unité. Risque de projection d'objets. Tirez le bouton du régulateur et tournez dans le sens contraire des aiguilles d'une montre pour régler la pression de sortie à...
Page 73 DÉPANNAGE Le fait d'effectuer des réparations vous expose à des sources de tension, d'air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire toute réparation, débranchez la source d'alimentation du compresseur et laissez s'échapper toute la pression d'air. PROBLÈME CAUSE CORRECTIF...
Page 74 CORRECTIF PROBLÈME CAUSE S'il y a une chute excessive de Il est normal qu'une Le relevé de pression lors de l'utilisation d'un certaine chute de pression pression indiqué accessoire, ajustez le régulateur en ait lieu. sur le manomètre suivant les instructions dans la réglé...
Page 75 PROBLÈME CAUSE CORRECTIF Laissez le moteur refroidir et le Le protecteur contre la surcharge Le moteur ne du moteur a été désenclenché. fonctionne pas. protecteur de surcharge se réenclenchera. Le moteur démarrera La pression du réservoir excède la limite établie du pressostat. automatiquement une fois la pression du réservoir tombée sous la limite établie du pressostat.
Page 76 PROBLÈME CAUSE CORRECTIF Bruit de Problème possible de la soupape Opérez la soupape de sûreté cliquetis. de sûreté. manuellement en tirant sur l'anneau. Si la soupape fuit toujours, remplacez-la. Clapet défectueux. Adressez-vous à un technicien qualifié. Vis de montage du compresseur Resserrez les vis de fixation, Voir le lâches.
Page 77 REMARQUE 77- FR D29795...
Page 78 REMARQUE 78- FR D29795...
Page 79 REMARQUE 79- FR D29795...
Page 80 GARANTIE LIMITÉE PORTER-CABLE CORPORATION garantit à l'acheteur original que tous les produits couverts par cette garantie sont exempts de défauts de matériaux et de fabrication. Les produits couverts par cette garantie comprennent les compresseurs d'air, les outils pneumatiques, les pièces de rechange, les laveuses à pression et les génératrices dont les périodes de garantie sont les suivantes : 3 ANS - Garantie limitée sur les pompes de compresseurs d'air sans huile, à...
