FLUXUS G532ST-LT

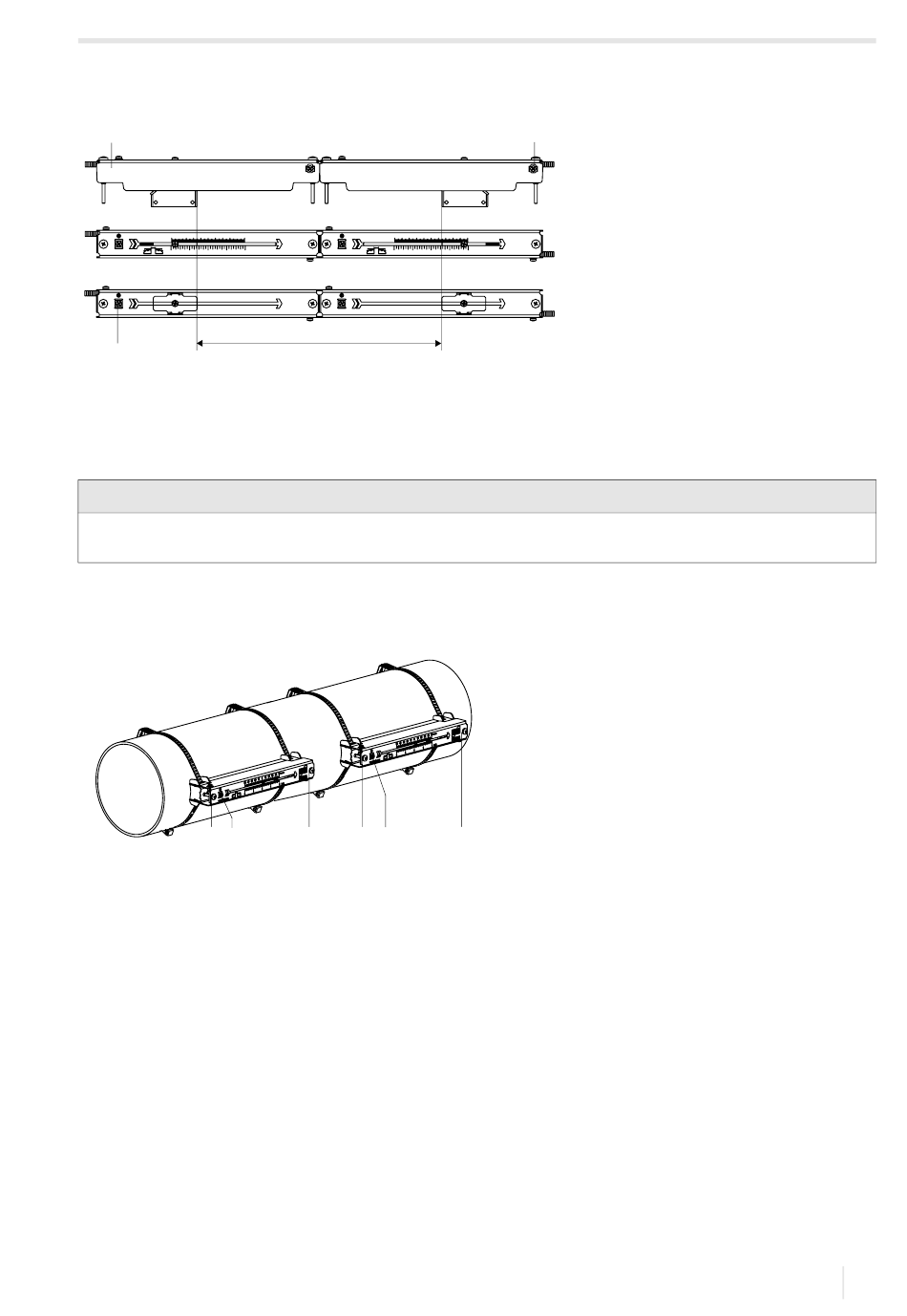

Fig. 6.33 : Réglage de l'écart entre les capteurs
1
3
1 – cache
2 – serre-câble
3 – borne équipotentielle
a – écart entre les capteurs
Avis !
Assurez-vous que la feuille de couplage reste sur les surfaces de contact des capteurs. Pour plus d'informations sur
la feuille de couplage, voir la fiche de données de sécurité.
• Serrez les vis des caches (voir Fig. 6.34).
Fig. 6.34 : Variofix L avec capteurs sur la conduite
2
1
1 – borne équipotentielle
2 – vis des caches
UMFLUXUS_G532ST-LTV1-0FR, 2022-09-01
a
2
2
1
2
2
6 Montage
6.2 Capteurs
45
