FLUXUS G532ST-LT

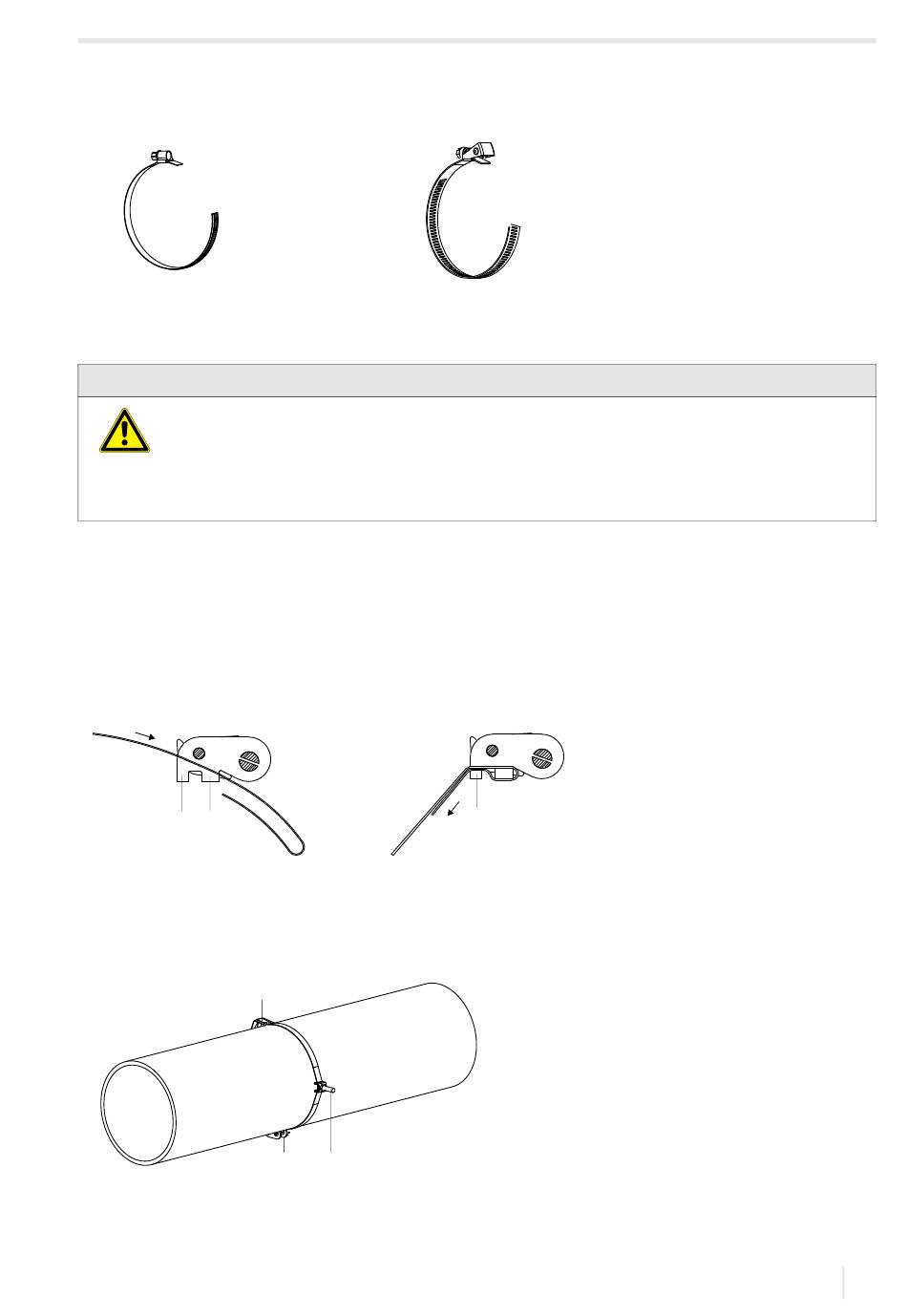

Fig. 6.15 : Fermoir de collier de serrage avec
bande de serrage
Fermoir à cliquet
• Raccourcissez la bande de serrage (circonférence de la conduite + au moins 120 mm).
Attention !
Le bord de coupe de la bande de serrage présente des arêtes vives.
Risque de blessure !
→ Ébavurez les arêtes vives.
→ Portez l'équipement de protection individuelle requis.
→ Observez les réglementations en vigueur.
• Faites passer env. 100 mm de la bande de serrage à travers les parties (1) et (2) du fermoir à cliquet (voir Fig. 6.17 a).
• Recourbez la bande de serrage.
• Faites passer la bande de serrage à travers la partie (1) du fermoir à cliquet (voir Fig. 6.17 b).
• Serrez la bande de serrage.
• Répétez ces opérations pour la deuxième bande de serrage.
Fig. 6.17 : Fermoir à cliquet avec bande de serrage
a
1
2
Étape 3 : Fixation d'une des bandes de serrage à la conduite
Fixez une bande de serrage à la conduite. La deuxième bande de serrage sera montée à un moment ultérieur.
Fig. 6.18 : Bande de serrage avec pince et ressort métallique sur la conduite
1 – pince pour bande de serrage
2 – fermoir
3 – ressort métallique
UMFLUXUS_G532ST-LTV1-0FR, 2022-09-01
Fig. 6.16 : Fermoir rapide avec
b
3
1
2
bande de serrage
1
6 Montage
6.2 Capteurs
39
