6 Montage
6.2 Capteurs
Le montage de 2 fixations pour capteur en montage réflexion (1 fixation par capteur) est décrit ci-après.

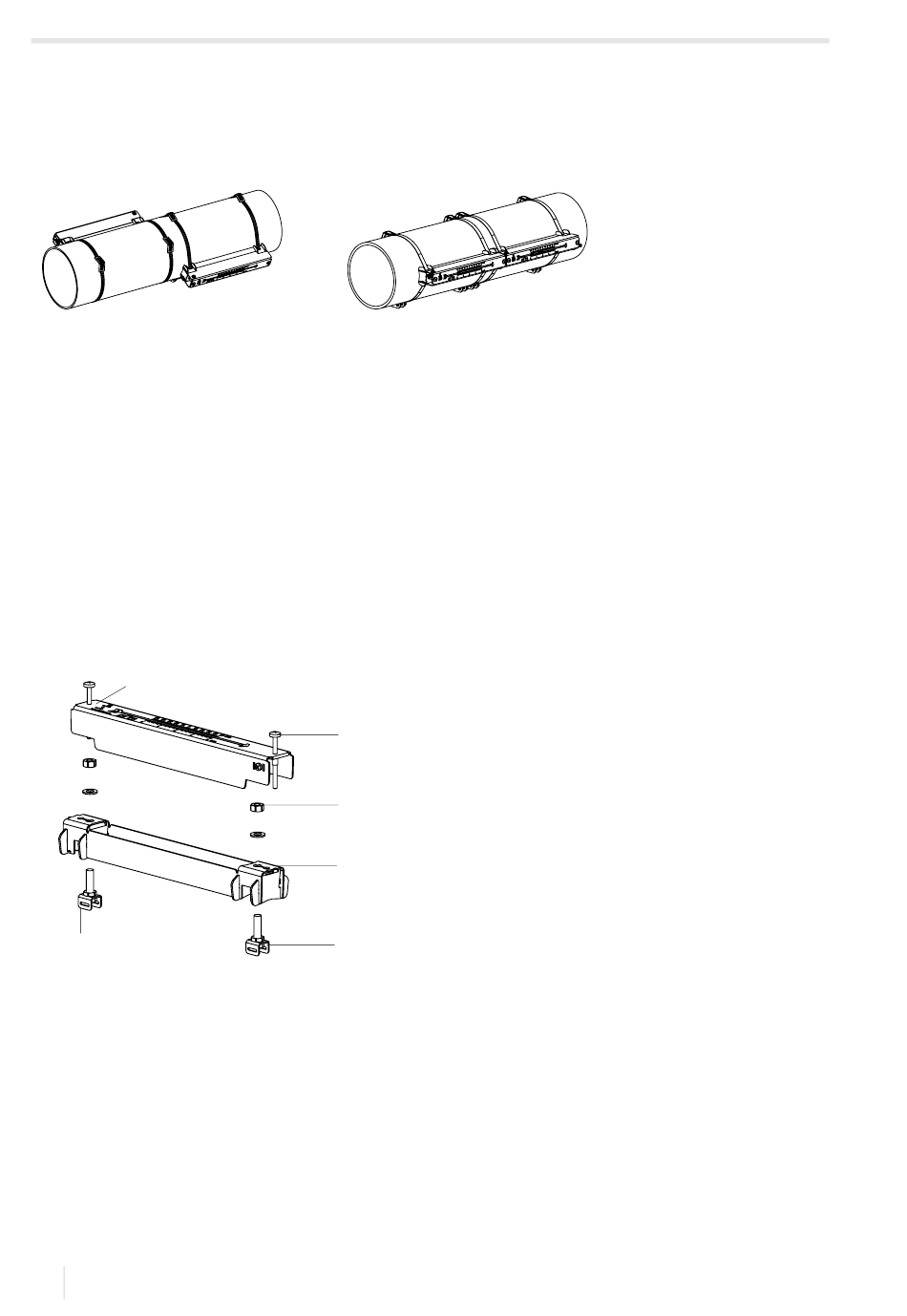

Fig. 6.12:
Fixation pour capteur Variofix L
(montage diagonal)
Étapes de montage
• Étape 1
Démontage de la fixation Variofix L
• Étape 2
Fixation des fermoirs aux bandes de serrage
• Étape 3
Fixation d'une des bandes de serrage à la conduite
• Étape 4
Fixation du rail à la conduite
• Étape 5
Montage des capteurs dans la fixation Variofix L
Étape 1 : Démontage de la fixation Variofix L
• Démontez la fixation pour capteur Variofix L.
Fig. 6.14 : Démontage de la fixation Variofix L
1
5
1 – cache
2 – vis
3 – écrou
4 – rail
5 – pince pour bande de serrage
Étape 2 : Fixation des fermoirs aux bandes de serrage
• Sélectionnez les instructions de montage dédiées au fermoir fourni :
Fermoir de collier de serrage
Le fermoir est fixé à la bande de serrage (voir Fig. 6.15).
Fermoir rapide
Le fermoir est fixé à la bande de serrage (voir Fig. 6.16).
• Raccourcissez la bande de serrage (circonférence de la conduite + au moins 120 mm).
38
Fig. 6.13:
Fixation pour capteur Variofix L
(montage réflexion)
2
3
4
5
FLUXUS G532ST-LT
2022-09-01, UMFLUXUS_G532ST-LTV1-0FR
