Dimensions - Reznor UDSA 008-4 Mode D'emploi

5. Dimensions & Distances de sécurité

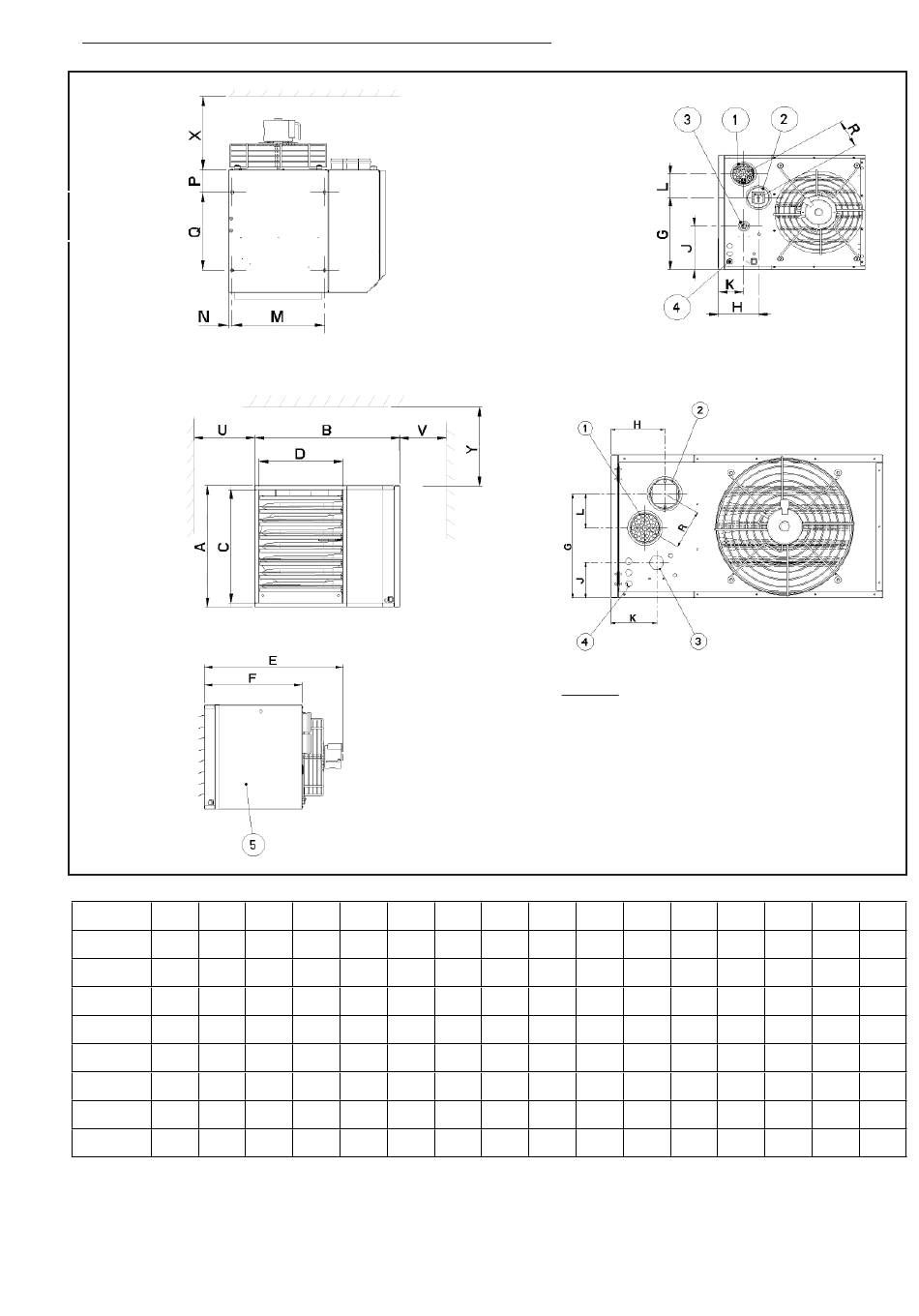

Figure 1
Vue de dessus
Vue de face
Vue de côté
Tableau 1 : Dimensions (mm) (tol. +/- 2mm)
UDSA-4 A B
008-011 307 700
015-020 383 700
025-030-032 586 700
035-050 510 970
055-064 663 970
073 866 1040
085 866 1040
100 866 1040
PS : type 032 uniquement pour la France - type 030 uniquement pour la Belgique, le Luxembourg et la Suisse
C D E F
267 404 696 546
343 404 723 546
546 404 771 546
456 601 1033 897
609 601 1052 897
812 651 1036 897
812 651 1139 897
812 651 1097 897
(Orientation hor.=version std)
Vue arrière
Vue arrière (mod 035-4, 043-4, 050-4)
Légende:
1. Arrivée d'air comburant
2. Evacuation des gaz brûlés
3. Raccordement gaz externe
4. Entrées de câbles de raccordement électriques
5. Panneau de service
G H J K
131 191 129 67
199,5 191 139 122
367,5 191 222 122
371 194 126 158
354 206 150 165
562 212 299 185
562 212 299 185
562 212 299 185
L M N P
85 413 15,5 98
86 413 15,5 98
121 413 15,5 98
121 622 33 149
204 622 33 149
204 672 33 149
204 672 33 149
204 672 33 149
1605UDSA-4,BEFR/FRFR/LUFR,CHFR, Pag. 4/35
Q R
350 120
350 120
350 140
600 140
600 225
600 225
600 225
600 225
