Régler la pression gaz
au brûleur

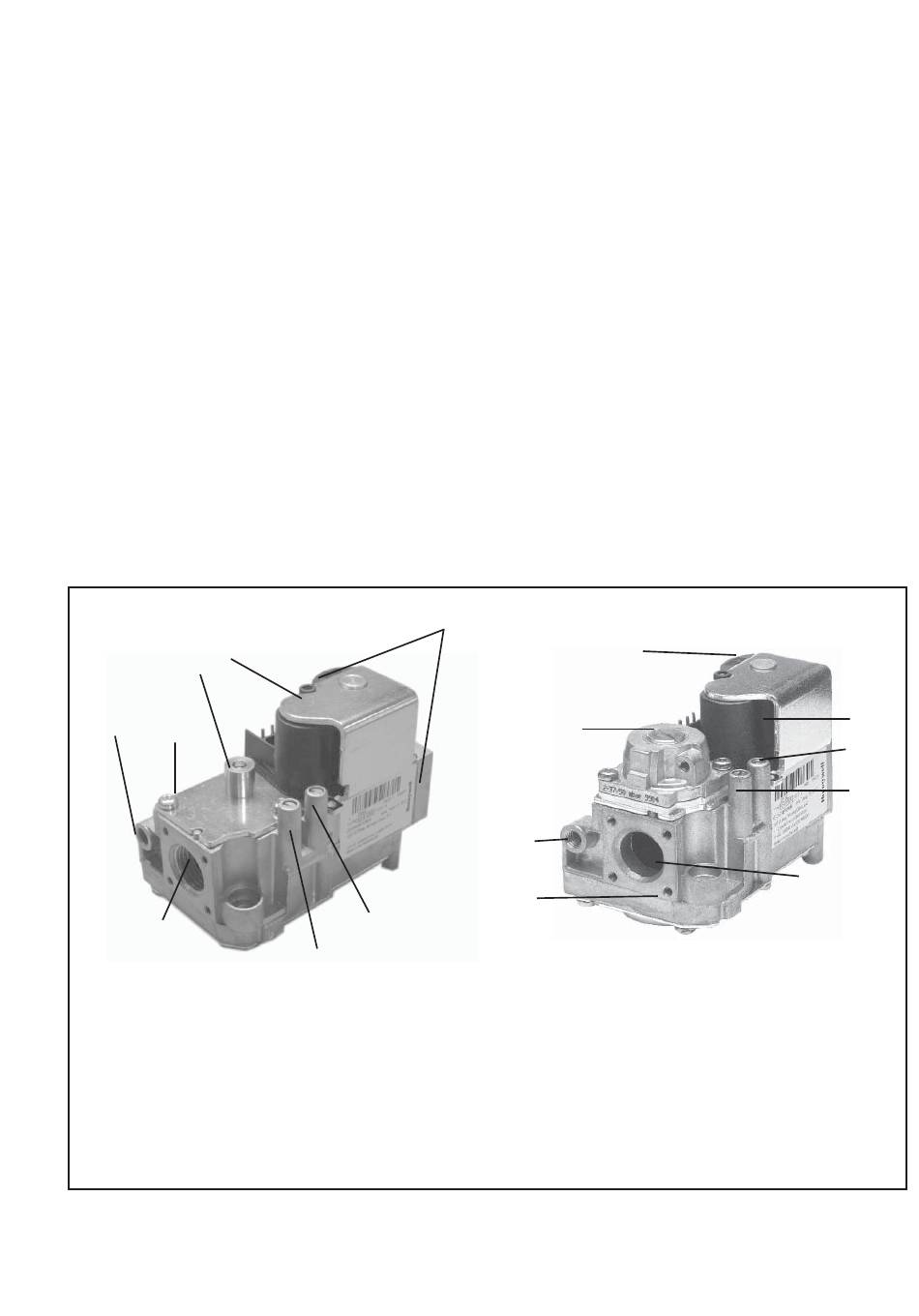

Fig. 9: Vanne gaz Honeywell types 008 ->043
La Belgique & la France
6
3
7
2
8
1 Bobine de la vanne EV1
2 Plaque de blocage
3 Vis de réglage du débit d'allumage (pas
d'application)
4 Point de mesure pression d'entrée
5 Point de mesure pression de sortie
6 Bobine de la vanne EV2
7 Sortie veilleuse (pas d'application)
8 Sortie de gaz
Avant l'expédition, la pression au brûleur est réglée selon les spécifi cations de la com-
mande (qui sont aussi mentionnées sur la plaque signalétique). Si la pression locale
et la nature du gaz correspondent au réglage de l'appareil, la pression de travail ne
doit pas être modifi ée. Suivre la procédure suivante pour contrôler la pression de gaz.
* Vérifi er que le gaz utilisé et sa catégorie soit conforme aux données indiquées sur
la plaque signalétique de l'aérotherme.
* Placer le thermostat d'ambiance sur la position la plus basse.
* Enlever la vis du point de mesure pression de gaz de la vanne de gaz. Ensuite
connecter un manomètre au point de mesure .
* Placer le thermostat sur la position 'on' (le réglage doit être supérieur à la tem-
pérature ambiante) de sorte que l'appareil commence à fonctionner.
* Lire la pression de gaz obtenue sur le manomètre et comparer avec ce qui est
indiqué sur la plaque signalétique.
* Si nécessaire (seulement pour des raccordements au gaz naturel G20 ou G25),
modifi er le réglage de la pression de gaz (non autorisé en Belgique). Enlever la pro-
tection de la vis de réglage. Tourner la vis de réglage dans le sens anti-horlogique
pour réduire la pression de gaz ou dans le sens horlogique pour l'augmenter.
* Placer le thermostat d'ambiance sur la position la plus basse pour éteindre le
brûleur. Remonter la vis du point de mesure de la pression de gaz. Maintenant que
le brûleur principal est éteint, vérifi er l'étanchéité avec une solution savoneuse.
Régler le thermostat d'ambiance à la température désirée.
1
4
5
Le Luxembourg & la Suisse
1
2
6
8
1 Bobine de la vanne EV1
2 Vis de réglage régulateur de pression
3 Point de mesure pression d'entrée
4 Point de mesure pression de sortie
5 Bobine de la vanne EV2
6 Sortie veilleuse
7 Sortie de gaz
8 Trous de fi xation (M5)
1605UDSA-4,BEFR/FRFR/LUFR,CHFR, Pag. 15/35
