19. Moteur et pales du ventilateur de l'extracteur
Enlever toute la saleté et la graisse du moteur, du caisson et des pales de l'extracteur des gaz brûlés. Les roule-
ments du moteur du ventilateur de l'extracteur sont lubrifi és à vie.
Suivre ces instructions en rem-
plaçant le moteur et les pales du
ventilateur de l'extracteur.
3. Enlever l'ensemble ventilateur.
4. Demonter et remplacer les composants nécessaires et remonter après. Consulter
fi gure et table ci-dessous pour les types 008 jusqu'au 020 afi n de s'assurer du
positionnement correct de la roue du ventilateur. Laisser tourner les pales du
ventilateur avec la main pour vérifi er qu'il y ait assez d'espace. Lorsqu'il est
nécessaire de régler, enlever les vis de fi xation, changer la position et reserrer les
vis. Laisser tourner les pales du ventilateur et vérifi er de nouveau qu'il y ait assez
d'espace. Répéter cela jusqu'à ce que l'ensemble ventilateur soit à sa juste place.
5. Reconnecter le câblage selon le schéma électrique et fermer le panneau de ser-
vice.
6. Enclencher l'électricité et ouvrir le robinet de gaz. Laisser démarrer l'appareil
selon les instructions et vérifi er le bon fonctionnement.
Fan blade
1. Couper l'alimentation de gaz et l'alimentation électrique.
2. Ouvrir le panneau de service de l'appareil.
3. Déconnecter les 3 câbles de raccordement du moteur ventilateur de l'extracteur
au relais d'allumage et à la vis de terre (sur le panneau des contrôles).
4. Enlever les vis qui attachent la plaque moteur au caisson ventilateur, en tenant
le moteur. Enlever l'ensemble moteur et pales de l'appareil.
5. Remonter à nouveau moteur du ventilateur et extracteur avec pales.
6. Consulter le schéma électrique afi n de bien connecter les câbles.
7. Enclencher l'électricité et ouvrir le robinet de gaz. Laisser démarrer l'appareil
selon les instructions et vérifi er le bon fonctionnement. Fermer le panneau de
service.
Moteur ventilateur

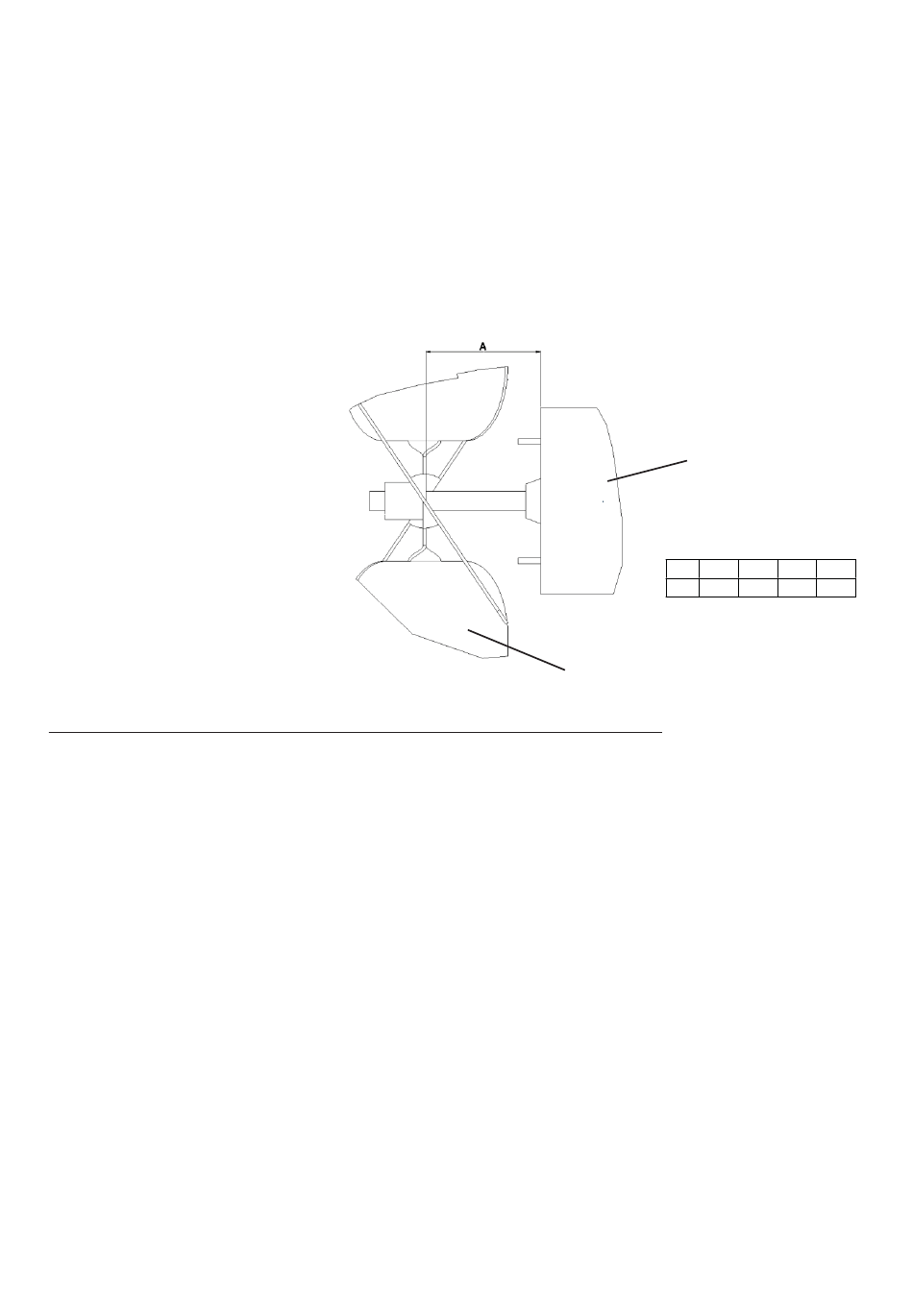

Dimensions A
Type 008
mm 29
Hélice du ventilateur
1605UDSA-4,BEFR/FRFR/LUFR,CHFR, Pag. 24/35
011 015 020
23 50 49
