CARDIOSTRONG CST-EX80-2-PLUS Montage Et Mode D'emploi page 16

Étape 5: Montage des poignées
(1) Retirez six vis prémontées (J10 et J11) de la poignée gauche (E1).
(2) Voir la vue F : positionnez la poignée gauche (E1) sur le cadre principal (A) et fixez toutes les vis
(J10 et J11) à l'aide de deux clés six pans de 6 mm.
(3) Répétez l'opération côté droit pour le montage de la poignée droite (E2).

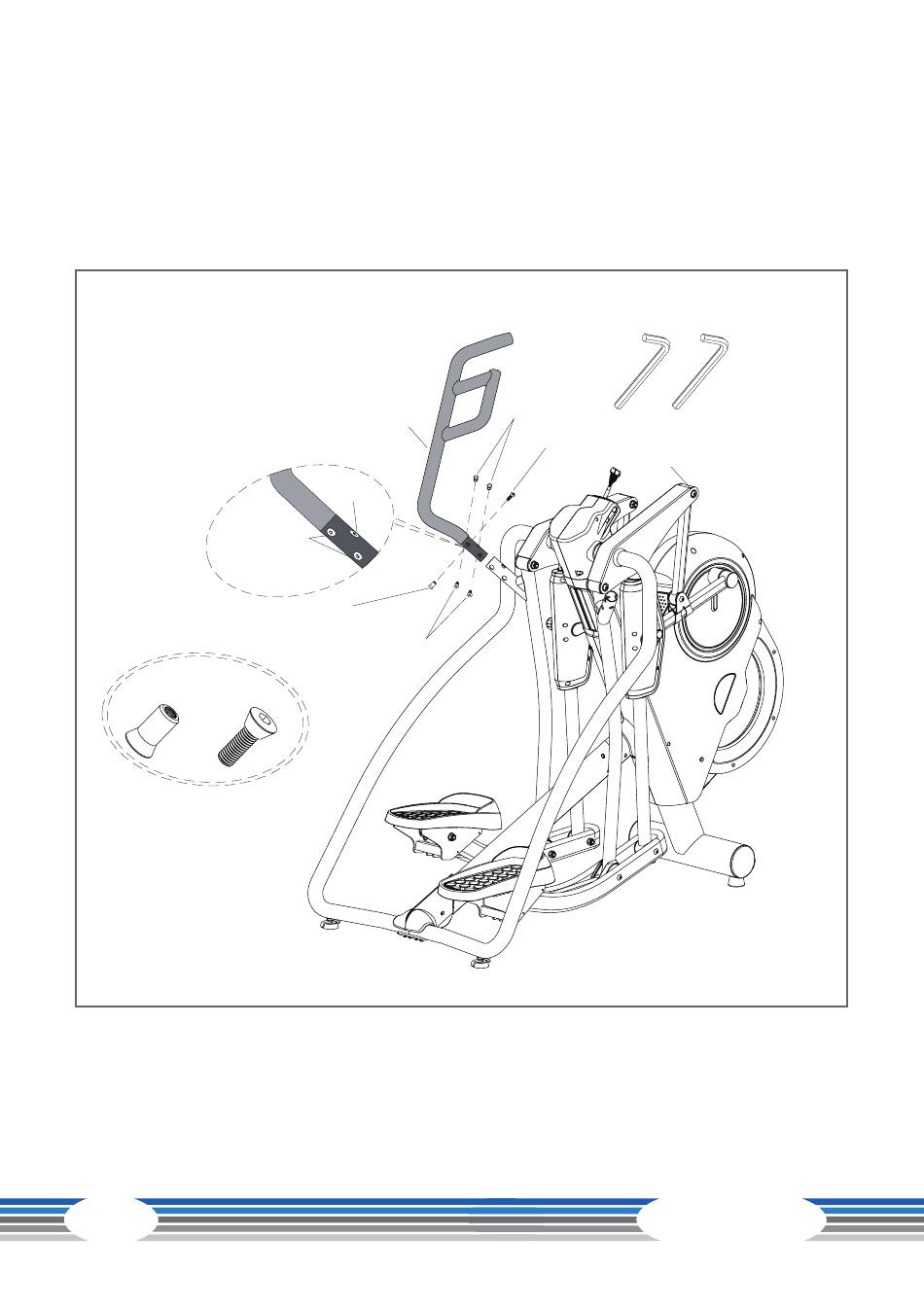

Vue F
Ansicht F
J11 J10
16
E1
J10
J10
J11*6
J10*6
J11*6
J10*6
A
EX80 Plus
6m/m*2
