Kohler K-12266 Guide D'installation page 24

Obturador
Tuerca del
obturador
Tuerca de cuerpo
Varilla
Sello
Cuerpo
Orificio de sellado
Aplique 3 capas de
cinta selladora y una
pequeña cantidad de
sellador para tubería
en las roscas.

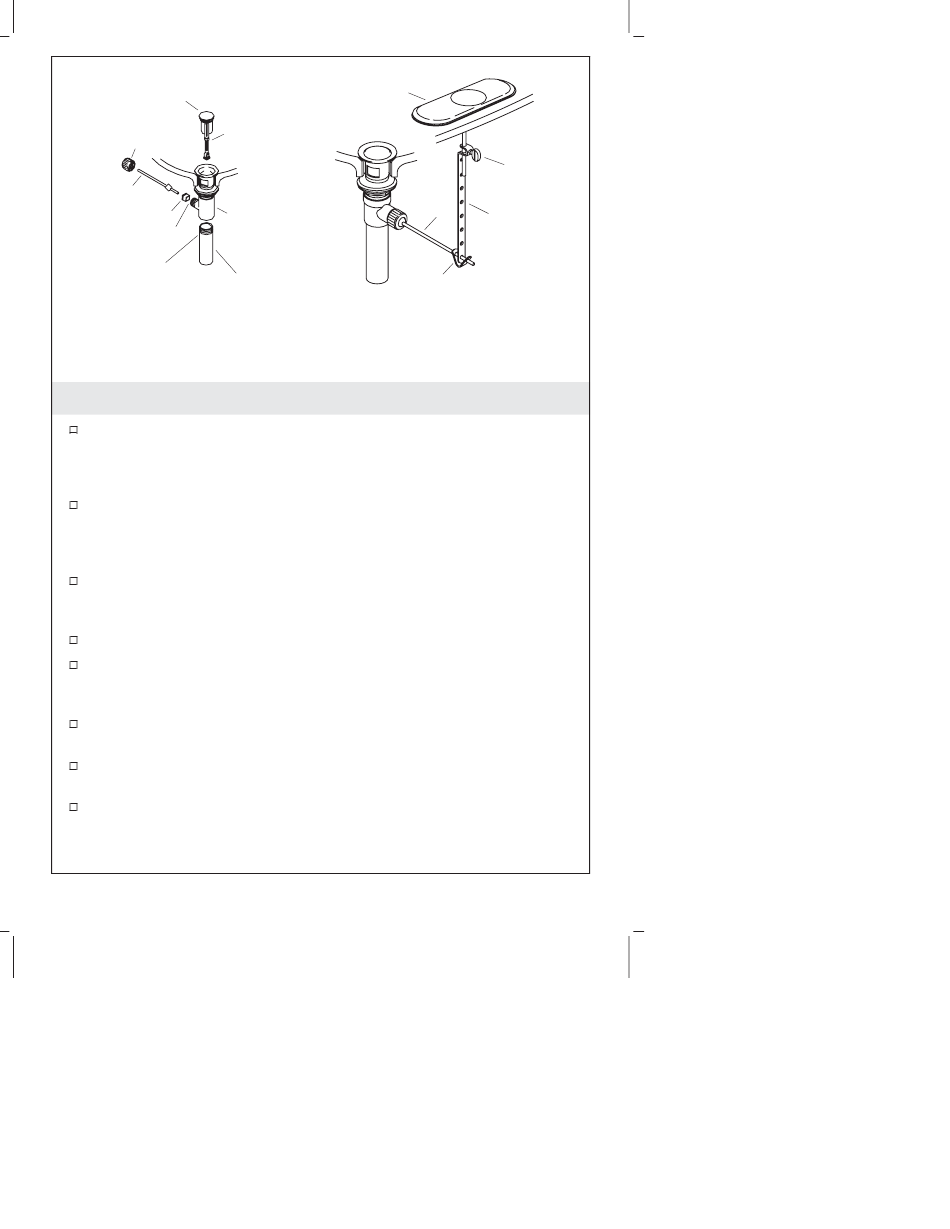

4. Termine la instalación del desagüe - Estilo A
Para instalaciones normales, inserte el extremo corto de la varilla
en el orificio de sellado del cuerpo y por debajo del obturador.
Para instalaciones resistentes al vandalismo, inserte la varilla a
través del orificio en el obturador. Fije con la tuerca del cuerpo.
Retire y ajuste el obturador de manera que se levante
aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, afloje la
tuerca del obturador y acorte o extienda el obturador cuanto sea
necesario. Apriete la tuerca del obturador.
Aplique tres capas de cinta selladora de roscas y una pequeña
cantidad de sellador para tuberías a las roscas del tubo de
desagüe.
Enrosque el tubo de desagüe en el cuerpo y apriételo bien.
Deslice un extremo del clip en la varilla. Deslice el eslabón en la
varilla con el tornillo de mariposa orientado hacia la parte
posterior de la unidad.
Apriete el otro extremo del clip, alineando el orificio con la
varilla.
Mueva el eslabón a la posición correcta, apretando el clip con los
dedos y deslizándolo en la varilla.
Inserte el tirador en el orificio de la grifería, y luego en el orificio
del eslabón.
1023296-2-E
Grifería
Varilla
Clip
Tubo de
desagüe
Español-5
Tornillo de
mariposa
Eslabón
Kohler Co.
