Décodage série et déclenchement I2C/SPI

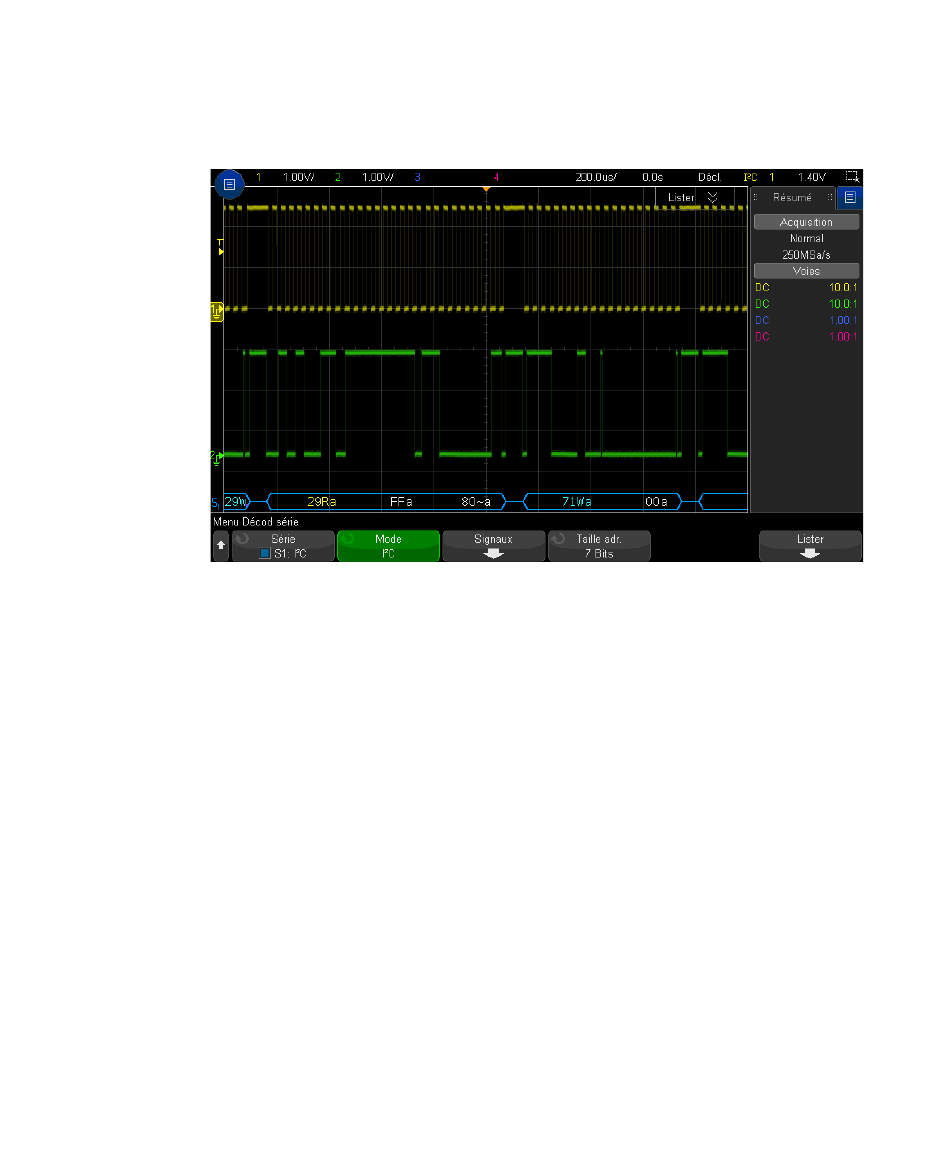

Interprétation du décodage I2C
• Des signaux angulaires représentent un bus actif (dans un paquet/trame).
• Des lignes bleues à mi-niveau représentent un bus inactif.
• Dans les données hexadécimales décodées :
• Des barres verticales roses indiquent que vous devez élargir l'échelle
• Les points rouges sur la ligne de décodage indiquent que des données
464
•
Les valeurs d'adresse apparaissent au début d'une trame.
•
Les adresses d'écriture apparaissent en bleu clair avec le caractère « W ».
•
Les adresses de lecture apparaissent en jaune avec le caractère « R ».
•
Les adresses de redémarrage apparaissent en vert avec le caractère « S ».
•
Les valeurs de données apparaissent en blanc.
•
« a » signifie Accusé de réception (bas), tandis que « ~a » signifie Ss acc
(élevé).
•
Le texte décodé est tronqué à la fin de la trame associée si l'espace entre les
limites de trame est insuffisant.
horizontale (et lancer une nouvelle exécution) pour visualiser le décodage.
supplémentaires peuvent être affichées. Faites défiler ou élargissez l'échelle
horizontale pour visualiser les données.
Oscilloscopes Keysight InfiniiVision série 3000T X Guide d'utilisation
