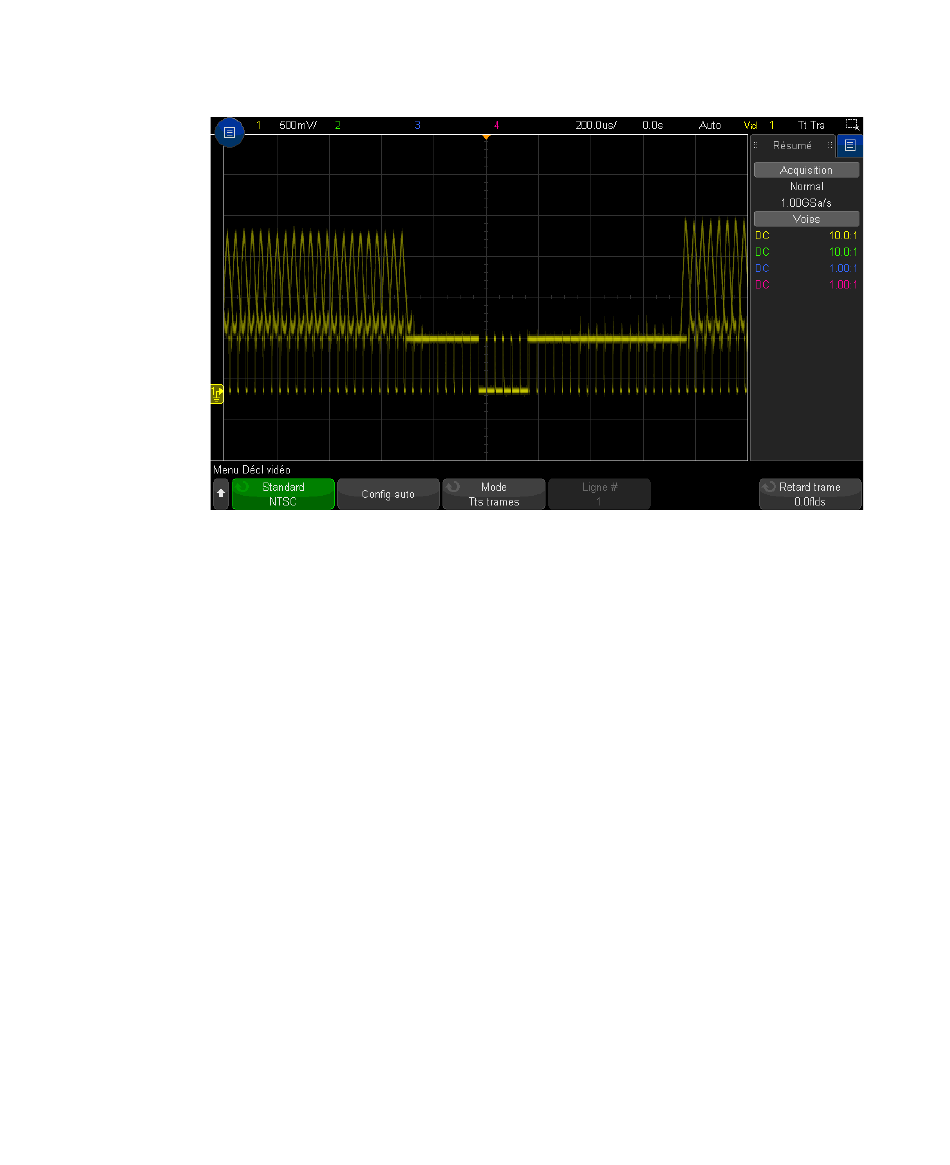

Figure 31
Déclenchement de l'oscilloscope sur les trames impaires ou paires
Pour vérifier l'enveloppe des signaux vidéo, ou pour mesurer la distorsion dans le
cas le plus défavorable, déclenchez l'oscilloscope sur les trames impaires ou
paires. Lorsque la trame 1 est sélectionnée, l'oscilloscope se déclenche sur les
trames de couleur 1 ou 3. Lorsque la trame 2 est sélectionnée, l'oscilloscope se
déclenche sur les trames de couleur 2 ou 4.
1 Appuyez sur la touche [Trigger] (Déclench.).
2 Dans le menu Décl, appuyez sur la touche de fonction Déclench., puis tournez le
3 Appuyez sur la touche de fonction Param, puis sur Standard pour sélectionner la
4 Appuyez sur la touche de fonction Mode et sélectionnez Trame1 ou Trame2.
Les circuits de déclenchement recherchent la position de départ de la
synchronisation verticale pour déterminer la trame. Cette définition de trame ne
prend cependant pas en compte la phase de la sous-porteuse de référence.
Lorsque la trame 1 est sélectionnée, le système de déclenchement recherche
n'importe quelle trame pour laquelle la synchronisation verticale commence en
Oscilloscopes Keysight InfiniiVision série 3000T X Guide d'utilisation
Déclenchement sur toutes les trames
bouton Entrée pour sélectionner Vidéo.
norme de télévision appropriée.
