7
Voies numériques

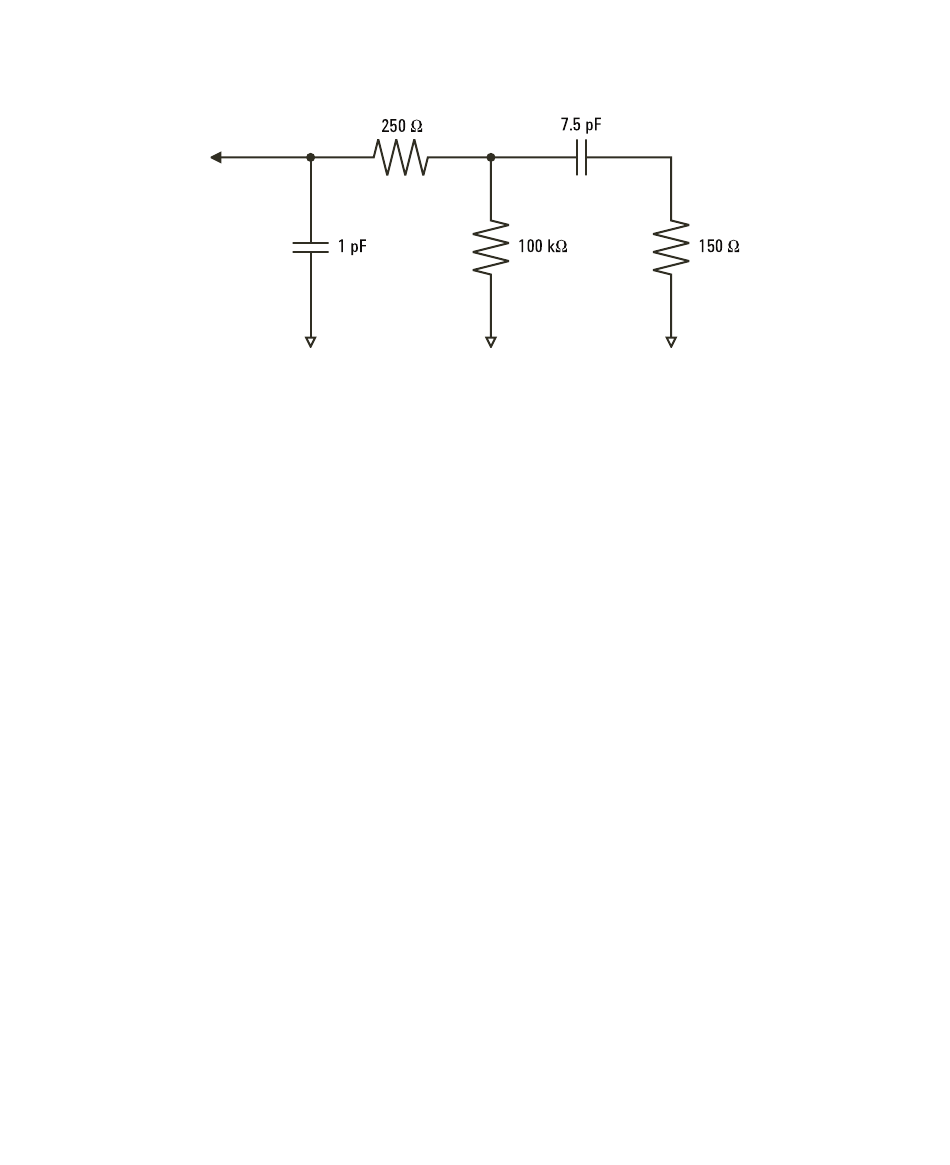

Figure 23 Circuit équivalent de sonde haute fréquence
Les tracés d'impédance des deux modèles sont illustrés sur ces figures. La
comparaison des deux tracés fait apparaître que la résistance de pointe en série et
l'impédance caractéristique du câble étendent sensiblement l'impédance
d'entrée. La capacité de pointe parasite, qui est généralement faible (1 pF), définit
le point d'arrêt final sur le graphique d'impédance.
