Ordre d'assemblage (suite)
Installation des planchers dans le châssis
Les plaques de plancher de KOMPAN ELEMENTS possèdent une surface granitée antidérapante.
- Placez le plancher dans le châssis de plancher.
- Placez le couvercle de plancher qui s'adapte aux dimensions de l'angle du plancher.
- Veuillez noter que la partie supérieure du châssis de plancher est déjà munie de douilles filetées.
Les boulons de 8 mm doivent être montés soit dans ces douilles, voir ill. 18, soit directement dans
le fraisage pratiqué dans le plancher, voir ill. 19.

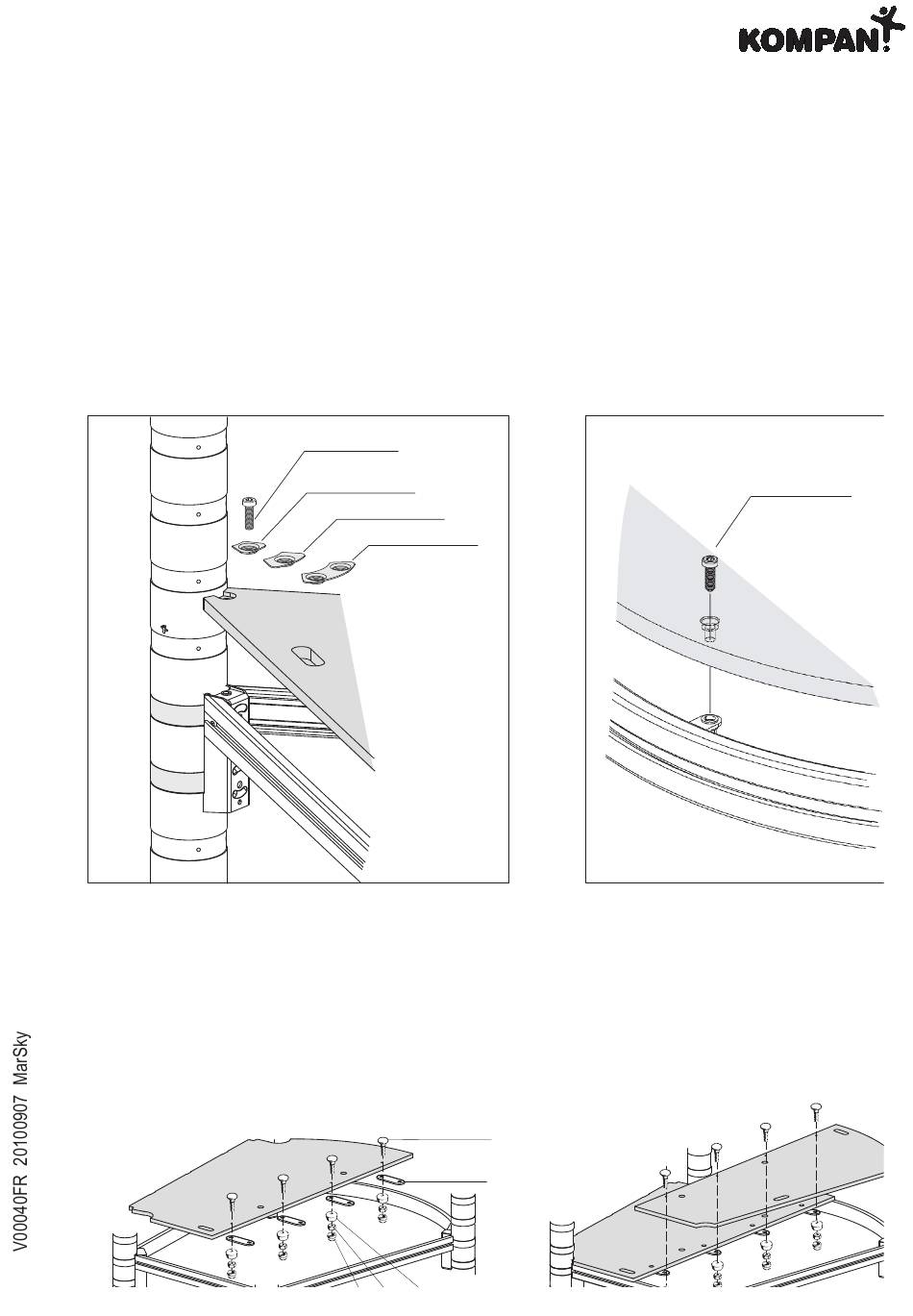

ill. 18
Installation des planchers divisés dans le châssis
- Placez les plaques de plancher dans le châssis. Veuillez noter que les planchers divisés sont
réversibles et peuvent par conséquent être inversés.
- Installez des boulons 10 x 38 mm dans les trous le long de la ligne de séparation des plaques de
plancher et enfoncez-les à l'aide d'un marteau. Installez ensuite les garnitures à l'aide d'écrous et
de Do-Nut sur la face inférieure des plaques de plancher.
- Placez le couvercle de plancher qui s'adapte aux dimensions de l'angle du plancher, voir ill. 18 et 19.
M8 x 30 (noir)
210100408030
o
A400466-52 (45
)
o
A400467-52 (60
)
o
A400468-52 (90
)
M10x38
110038-A2
A320-02
A10086-06
8/16
400010-A2
A10085-06
ELEMENTS
ill. 19
M8 x 30 (noir)
210100408030
