Ordre d'assemblage
Commencer
Assemblage du poteau / châssis de plancher (ill. 12)
Les planchers se présentent sous plusieurs formes et dimensions, voir le schéma en dernière page.
Choisissez un point de démarrage fixe pour commencer à assembler les planchers. Il peut s'agir de n'importe
quel plancher, mais nous vous recommandons de choisir le plancher le plus élevé ou le plus bas.
- Choisissez le châssis de plancher qui présente la forme et la dimension spécifiées - voir Tracé de
l'agencement des poteaux et du plancher, et installez le poteau spécifié sur le châssis. Le plus simple
est de poser le châssis de plancher de chant, puis de placer le poteau dans le support de montage du
châssis de plancher à la bonne position/hauteur ; en d'autres termes, si la hauteur du plancher choisi
est de 1000 mm, le châssis de plancher doit être installé sur les anneaux n° 9 et 10 du poteau.
- Les poteaux sont configurés comme décrit dans Préparation de l'installation et le nombre correct de
sangles sera donc fourni pour l'assemblage sur les anneaux spécifiés du poteau, ill. 12.
- A présent, attachez sans serrer les boulons et les rondelles - commencez toujours en utilisant des
boulons 8x40 mm dans la partie filetée de la sangle et (s'il y a plusieurs raccordements à un niveau/anneau)
utilisez des boulons 8x30 mm dans les connecteurs. Ne serrez pas les boulons, car il serait alors impossible
d'installer les châssis de plancher attenants.
- Raccordez tous les poteaux aux châssis de plancher comme décrit ci-dessus.
- Redressez ensuite cette partie de la structure en position verticale et placez-la correctement d'après le plan.
- Installez à présent les châssis de plancher attenants au même niveau, ou à d'autres niveaux, puis leurs
poteaux respectifs, etc.
- Lorsque le châssis de plancher attenant est installé, le châssis de plancher précédent peut être resserré.
Avant de resserrer les châssis de plancher, n'oubliez pas de placer un bouchon au bas du support
de montage du châssis de plancher, ill. 12 (2).
Lors de l'installation des châssis de plancher au même niveau, un serre-joint, voir ill. 13, peut être utile pour
maintenir le nouvel élément en position et éviter les vides.
IMPORTANT ! Avant l'installation de chaque châssis de plancher, assurez-vous que les poteaux sont d'aplomb
et que les châssis de plancher sont de niveau. ll est également possible de régler l'ancrage.

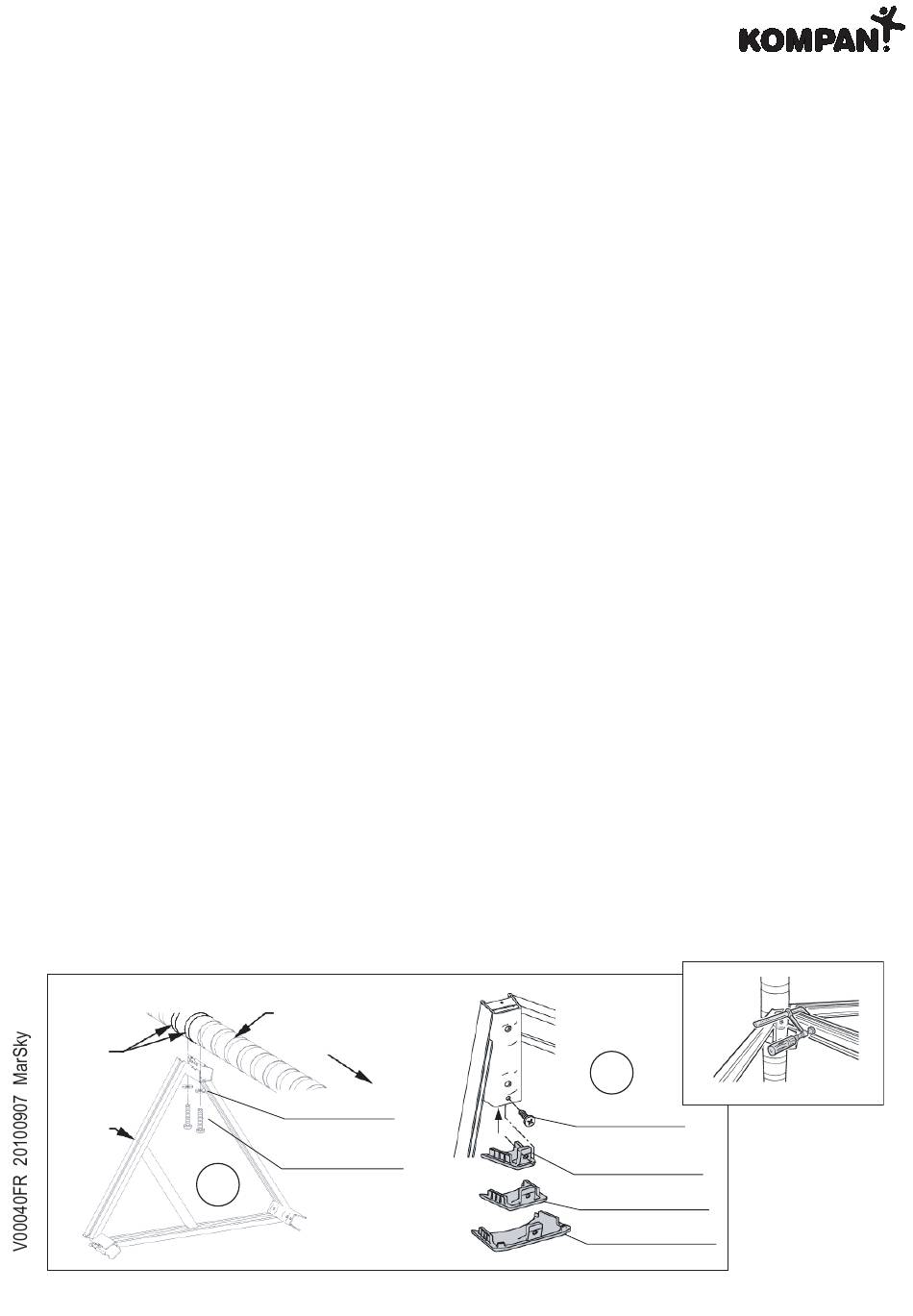

ill. 12
Sangle
Châssis de
plancher
1
Poteau
Ancrage
M8x16
201301008016
M8x40
210000408040
6/16
ELEMENTS
ill. 13
2
PT 6x14
320600506014
A400501-06 (45 )
A400502-06 (60 )
A400503-06 (90 )
