Connexion ascenseur à Boule (Box EVEN : PAIRE)

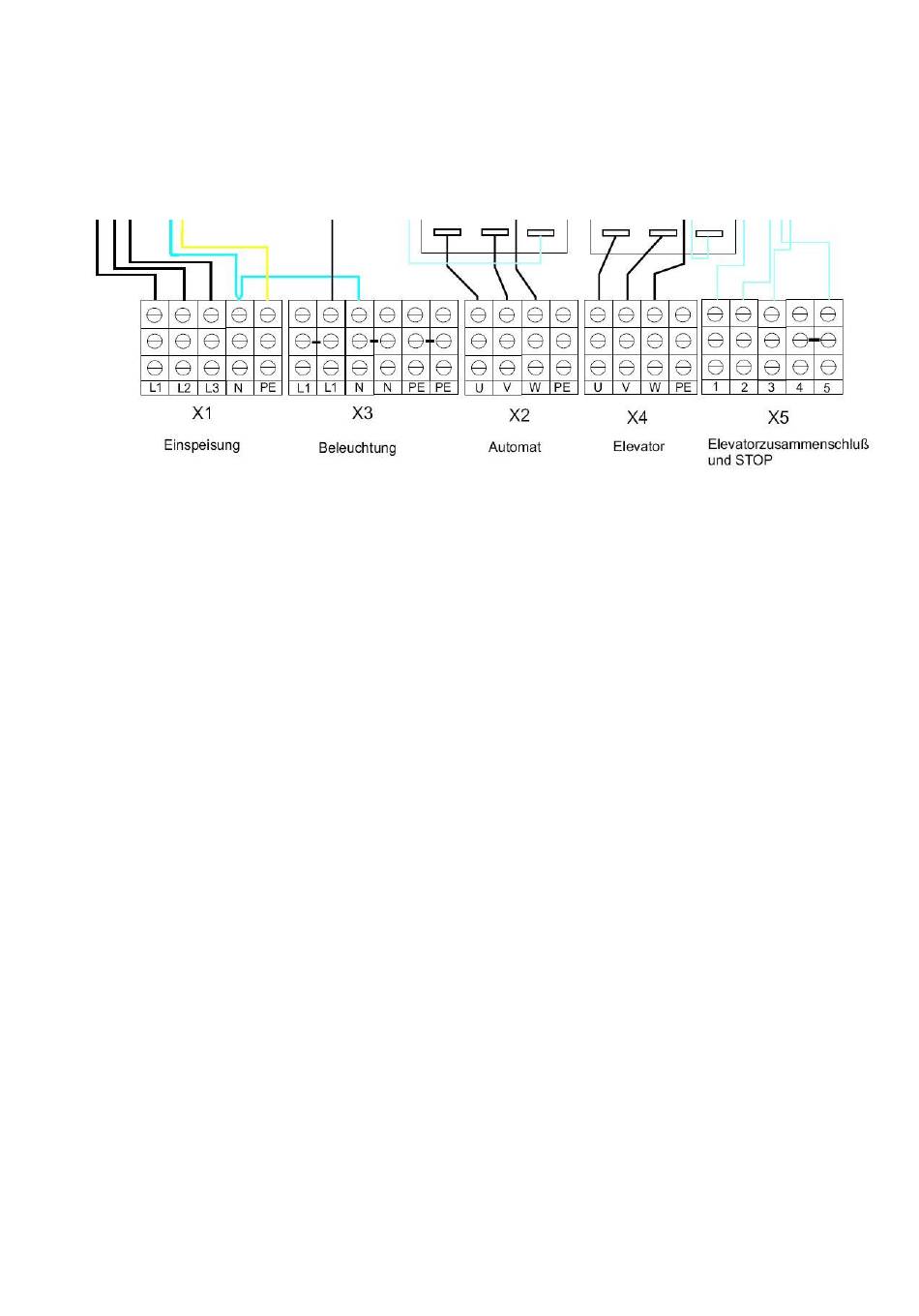

Branchez le câble d'alimentation du moteur Ascenseur sur le terminal X4 dans la boîte de
commande de la machine paire (figure 9)
La machine paire doit être connecté à la machine impaire avec un câble (2 voies) sur
lesdeux Boxs de contrôle sur les bornes X5 1 e 2 (Fig. 10)
Fig 10
Black Light (GLOW) Connexion
Pour connecter le Black Light et passer automatiquement de la lumière Blanche à Noire
(neon), raccorder les fils 1, 2 e 3 du Bitcable 83 à X.3 dans BOX de contrôle, la prise molex
16 broches à la Bitlane et la prise 4 broches à la lumière (fig. 9)
Commande Manuel ON / OFF (en option)
Connectez l'interrupteur marche / arrêt à la boîte de commande X1.5 bornes 4 e 5 (NO) Fig.
9
Interrupteur d'arret
Connecter l'interrupteur d'arrêt de l'appareil situé à l'avant de la machine à la boite de
commande (box) aux bornes X5 3 e 4 (figure 9)
PCBOARD BOÎTE DE CONTRÔLE
Branchez le câble aux prises X18 et X6 sur les fentes situées sur la gauche (figure 9)
RÉGLAGE QUILLES
Pour régler la longueur des cordes des Quilles, il est possible de lever les quilles
manuellement. Sur le mur extérieur gauche de la boîte de contrôle, il y a un interrupteur (2
positions) connecté à X1.14 bornes 1 e 6. La figure 9 à 11
Fonctionnement normal: la position AUS (NO)
RÉGLAGE Cordes: EIN position (NC)
9
