PHOTOCELLULES DECLENCHEMENT
Installez les cellules photoélectriques et les réflecteurs sur les divisions simples et doubles à
50 cm. de la quille n ° 1. Couper la division double et visser la photocellule sur le bois, sur
la division simple utiliser les réflecteurs SWITCH.
Branchez le câble de photocellules à la boîte de commande sur X1.5 Voir tableau ci-dessous.
BitLANE pour contrôler la Box de connexion
Pour connecter le BitLANE à la boite de contrôle (BOX) vol001 utiliser le BitCABLE 83 et le
BitCABLE 82(Câble série) (fig. 5 - 6 - 7)

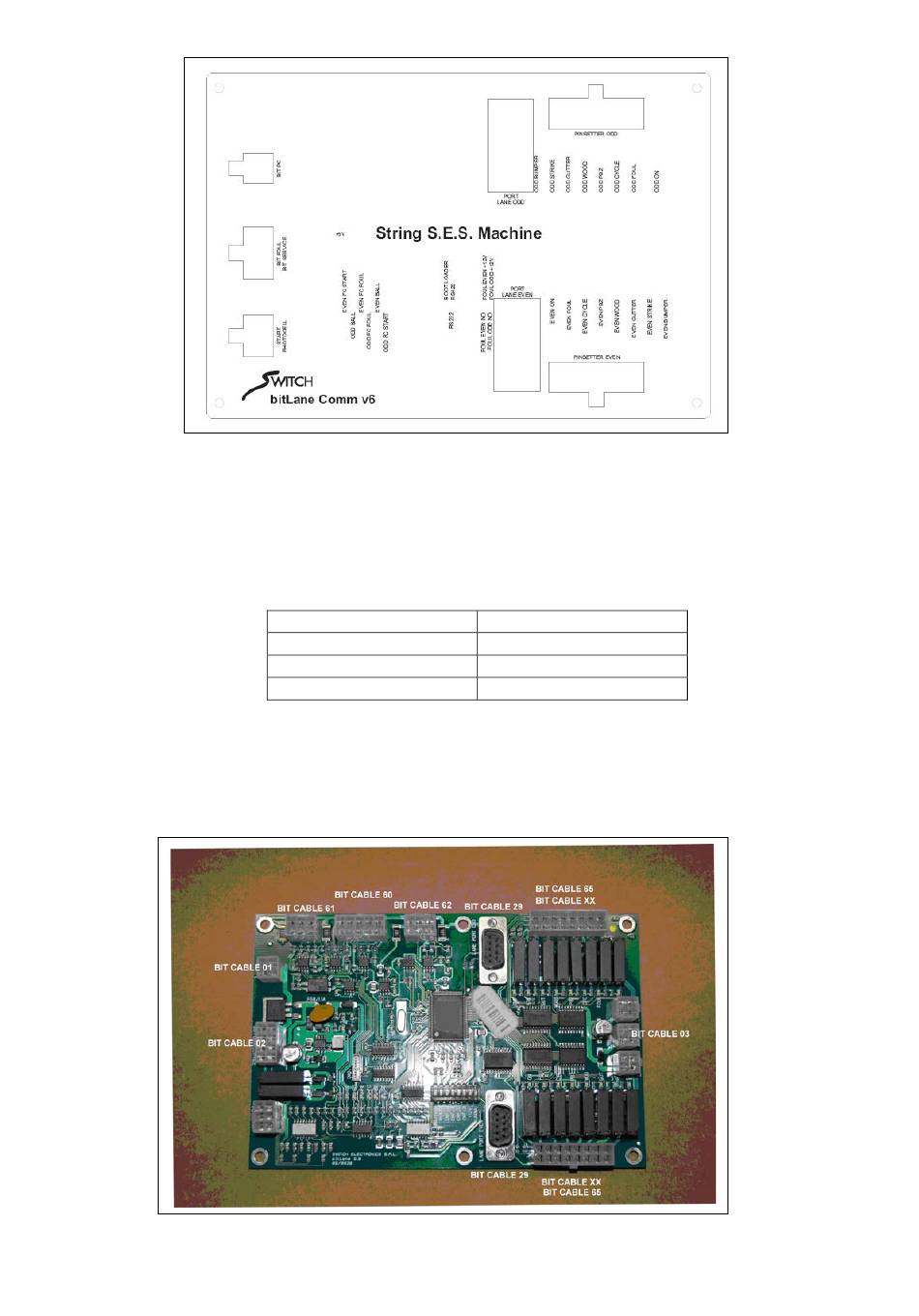

Fig. 4
X 1.5 terminale
2
6
8
Fig 5
Signal
+24 volt
GND
5
