BOÎTE DE CONTRÔLE - La machine vol001 à cordes fonctionne avec un moteur 3 phases
(neutre et
GND) . Toutes les fonctions de la machine sont contrôlées par une commande électronique :
Box (boîtier de commande).
L'interface pour le système de scoring est gérée par le pcboard BitLane. Il y a 2 boîtes de
contrôle, une pour chaque machine. Fig. 8-9
MOTEUR MACHINE
Le câblage de la connexion du moteur est «STAR». Dans la boîte de contrôle connecter
l'alimentation à la broche X2 Fig 9
LED

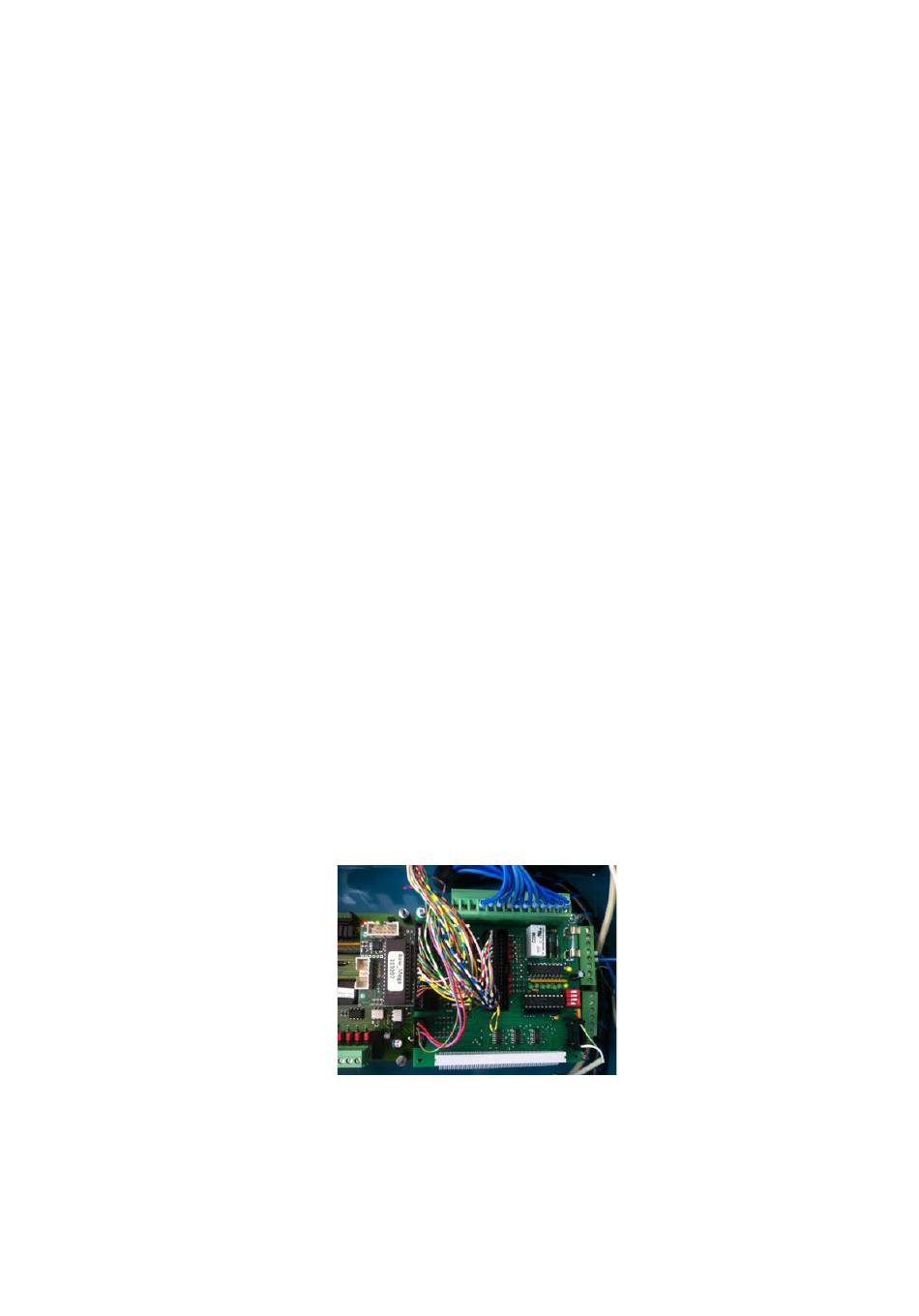

Sur le pcboard principal dans la boîte de commande, il y a des LEDs (fig 1.) Avec la fonction
suivante:
LED VERTE
Afficher l'état des 3 micro-interrupteurs (NO) utilisés pour contrôler la position des quilles et
le désengagement des cordes.
2 Chariot proche du capot avant de la machine (Quilles abaissés)
3 Chariot proche de l'arrière de la machine (Quilles en l'air)
4 Démêler quilles
Lorsque les quilles sont en position haute et la machine est stoppés les voyants suivants
sont allumés: 1-2-4
LED ROUGE
Montre les Quilles, lorsque les quilles sont bas, la LED doit être éteinte (le cas échéant où
voyant est allumé, tourner les petites roues (blanches) des micro-switch des quilles jusqu'à
ce que la LED s'éteignent
Led
1
2
3
Pin
4
5
3
CAVALIERS
Il ya quelques cavaliers qui en position ouverte permettent une connexion à travers le
RS232, lorsque Il sont en position FERME par RS485. La figure 9
4
5
6
6
9
2
Fig. 1
7
8
9
10
7
1
8
10
3
