17
|
Configuration
Commande de zone
Guide de référence de l'installateur et de l'utilisateur
82
▪
Utilisez le contrôleur du climatiseur pour configurer les réglages initiaux.
Exemple
Réglage du numéro de groupe de la commande centralisée 2-05 sur 1:
Utilisez le réglage local du contrôleur pour régler le numéro du groupe de
commande centralisée.
Numéro de mode: 00
Numéro de groupe de commande centralisée: 2-05

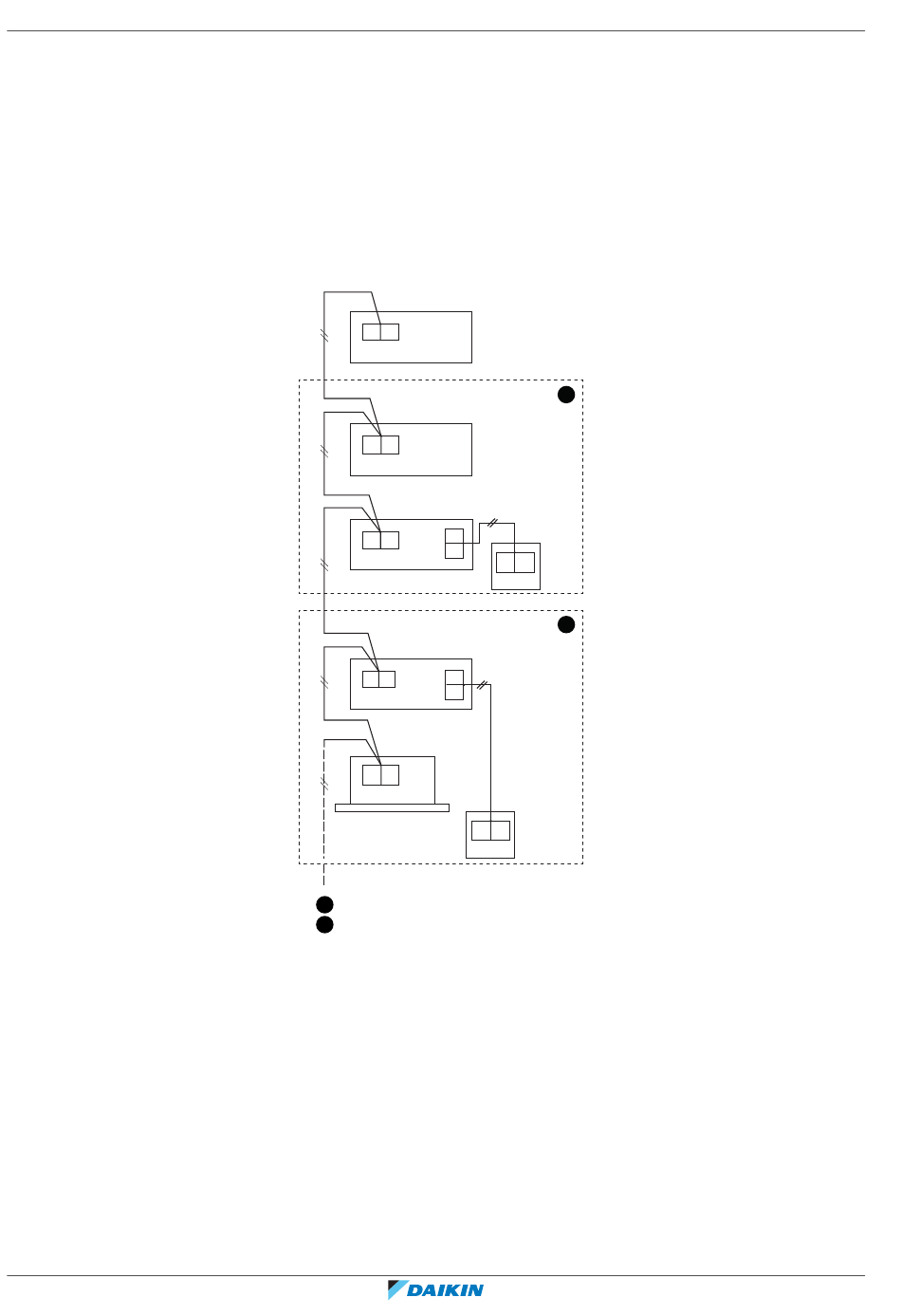

F1 F2
c
VAM 1
F1 F2
VAM 2
F1 F2
VAM 3
F1 F2
VRV
F1 F2
b
1
Zone 1
2
Zone 2
a Contrôleur de climatiseur
b Longueur max. du tuyau de raccordement: 1000 m
c Contrôleur centralisé (DCS302C51 ou DCS601C51 ou DCM601A51)
VAM 1 Unité 1 de ventilation à récupération de chaleur VAM
VAM 2 Unité 2 de ventilation à récupération de chaleur VAM
VAM 3 Unité 3 de ventilation à récupération de chaleur VAM
VRV VRV unité intérieure
▪
Jusqu'à 64 unités, une combinaison de climatiseurs et d'unités VAM peuvent être
raccordées aux bornes F1 et F2.
▪
Les zones 1 et 2 peuvent être contrôlées indépendamment avec le contrôleur
centralisé.
Zone 2
Les unités VAM fonctionnent dans le mode associé à la zone, comme décrit dans
"17.3.4 Commande liée à plus de 2
1
P1
P2
P1 P2
a
2
P1
P2
P1 P2
a
4
groupes" [
78].
VAM350~2000J*VEB*
Unité de ventilation à récupération de chaleur
4P664012-1A – 2024.01
