TU2304-2404-2406 - FR - v1.0.1 - 30112013
4.14.4 Exemples de fi letages
Comme exemple, nous prenons l'usinage d'un fi let métrique externe M30 x 1,0 mm dans du laiton.
Choix de l'outil
Pour les tours TU1503V, TU1804V et TU2004V, burin de tournage n° 6, et pour les tours TU2403,
TU2404, TU2406, TU2506, TU2506V, TU2807 et TU2807V, burin de tournage n° 13.
Les burins à pointe avec plaquettes en carbure brasé conviennent également pour les tours TU1503V,
TU1804V et TU2004V, jeu complet de 11 plaquettes 8 mm, article 344 1008 et pour les tours
TU2404, TU2404V, TU2506, TU2506V, TU2807 et TU2807V, jeu complet de 11 plaquettes 8 mm,
article 344 1108.
Tous les burins de fi letage mentionnés ci-dessous ont un angle de pointe de 60°.

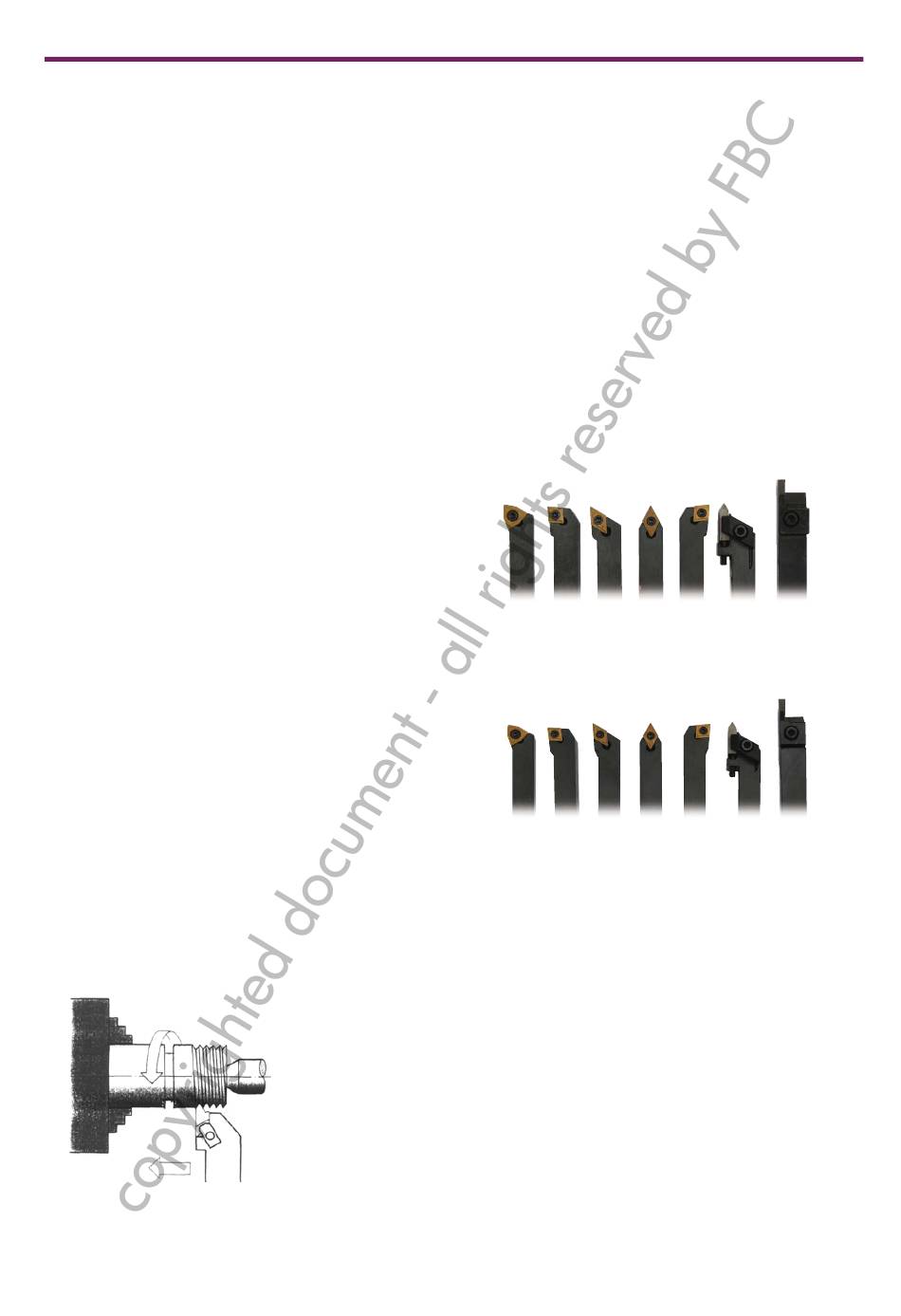

Jeu de 7 burins HM 8mm 344 1011
avec plaquettes interchangeables HM
Étamés, dans un coffret en bois
Désignation ISO de l'outil :
Burin de tournage 1: SWGCR/L0810D05
Burin de tournage 2: SCLCR/L0810D06
Burin de tournage 3: SDJCR/L0810D07
Burin de tournage 4: SDNCN/L0810D07
Burin de tournage 5: SCLCL0810D06
Burin de tournage 6: LW0810R/L 04
Burin de tournage 7: QA0812R/L03
Jeu de 7 burins HM 10mm 344 1111
avec plaquettes interchangeables HM dans un coffret en bois
Désignation ISO de l'outil :
Burin de tournage 8: SWGCR/L1010E05
Burin de tournage 9: SCLCR1010E06
Burin de tournage 10: SDJCR/L1010E07
Burin de tournage 11: SDNCN/L1010E07
Burin de tournage 12: SCLCR/L1010E06
Burin de tournage 13: LW1010R/L04
Burin de tournage 14: QA1012R/L03
• De fi nes lamelles d'acier doivent être disposées sous le porte-outil ou sous la queue de l'outil, afi n
d'obtenir la bonne hauteur de centre.
• La vitesse de tournage la plus faible est sélectionnée afi n que le tour ne force pas trop !
• Montez les pignons correspondant à un pas de 1,0 mm dans le train de pignons !
Ill 6 31
Fil t
4-33 : Filetage
Le diamètre extérieur a été usiné au préalable à 30,0 mm et l'outil support est
fi xé sur le quadruple porte-outils, perpendiculairement à l'axe de rotation. La
hauteur de centre est vérifi ée (comme décrit plus haut).
OPTIMUM
M A S C H I N E N - G E R M A N Y
1
2
3
4
8
9
10
11
5
6
7
12
13
14
53
