5
Dégagements entre le conduit d'évacuation et la charpente
A. Dégagements entre le tuyau et les
matériaux inflammables
AVERTISSEMENT!
Risque
dégagement par rapport au conduit d'évacuation. NE PAS
utiliser de matériau isolant ou d'autres matériaux inflammables :
• Entre les pare-feu du plafond
• Entre les écrans pare-feu
• Autour du système d'évacuation des gaz
L'obstruction du conduit d'évacuation avec des matériaux
isolants ou autres pourrait provoquer un incendie.
Remarque : Le chevauchement des écrans thermiques DOIT être d'au moins 38 mm (1-1/2 po).
• Écran thermique DVP – conçu pour être utilisé sur un mur de 102 à 184 mm (4 à 7-1/4 po)
d'épaisseur.
• Si l'épaisseur du mur est moindre que 102 mm (4 po) les écrans thermiques existants devront
être découpés. Si l'épaisseur de la paroi est plus de 7-1/4 po, un DVP-HSM-B est nécessaire.
• Si l'épaisseur du mur est moindre que 111 mm (4-3/8 po) les écrans thermiques existants
devront être découpés. Si l'épaisseur du mur est plus élevée que 194 mm (7-5/8 po) un
DVP-HSM-B sera requis.
(Conduit DVP montré)
Écran
thermique
Dégagement supérieur
de 76 mm (3 po)
Dégagement de
25 mm (1 po)
autour des
sections verticales

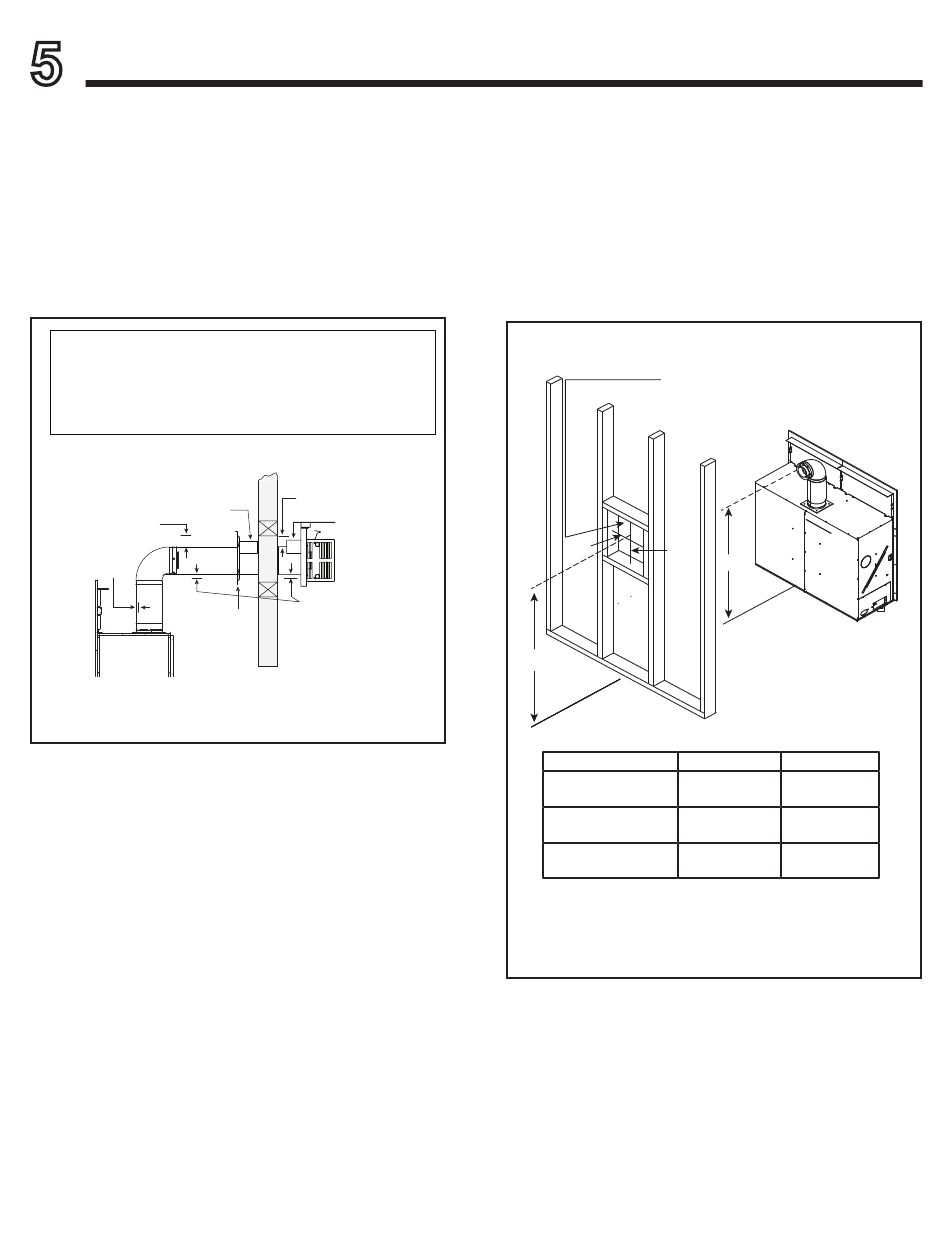

Figure 5.1 Dégagements entre les conduits horizontaux et les
matériaux inflammables Matériaux
B. Charpente/pare-feu d'entrée au mur
Pénétration d'un mur inflammable
Lorsqu'un conduit traverse un mur inflammable, vous devez
construire une charpente permettant d'y installer un écran pare-
feu. L'écran pare-feu permet de maintenir les dégagements
minimaux et d'empêcher l'infiltration d'air froid.
• L'ouverture à quatre côtés doit être effectuée dans la
charpente en utilisant le même format de matériel que celui
utilisé dans la construction du mur.
• Conduit DVP – Un écran mural pare-feu n'est requis que sur
un côté des murs intérieurs. Si votre inspecteur local exige un
écran mural pare-feu de chaque côté, les deux écrans muraux
pare-feu devront posséder un écran thermique intégré (voir la
section 12.A.).
• Voir la section 7.E. pour l'information concernant l'installation
du chapeau de l'extrémité horizontale.
30
Heatilator • HEIR36-IFT, HEIR42-IFT, HEIR50-IFT Manuel d'installation • 2458-980AFR • 12/16
d'incendie!
Maintenez
Dégagement supérieur
de 76 mm (3 po) *
Écran
thermique
Dégagement
de 25 mm (1 po)
Écran
du bas et des côtés
mural
pare-feu
MUR
Pénétration d'un mur incombustible
Si l'orifice est entouré de matériaux incombustibles tels que du
béton, son diamètre doit mesurer un pouce de plus que celui du
un
conduit d'évacuation.
Lorsque le conduit doit traverser un mur incombustible, un
écran mural pare-feu n'est requis que sur un côté et aucun
écran thermique n'est nécessaire.
254 mm
(10
po)
0
A*
MODÈLE
HEIR36
HEIR42
HEIR50
* Illustre le centre de l'ouverture encadrée avec le minimum vertical pour
l'évacuation supérieure. Le centre de l'ouverture est situé à 25 mm (1 po)
au-dessus du centre du conduit horizontal d'évacuation.
Figure 5.2 Pénétration du mur
NE PAS GARNIR
DE MATÉRIAUX ISOLANTS
OU AUTRE MATÉRIEL
305 mm
(12
0
po)
B
A*
B
1,89 m
1,85 m
(74-3/16 po)
(73-3/16 po)
2 m
1,98 m
(79-3/16 po)
(78-3/16 po)
2,11 m
2,09 cm
(83-3/16 po)
(82-3/16 po)
