Aiphone TLI4 Manuel D'installation
Manuels Connexes pour Aiphone TLI4
Sommaire des Matières pour Aiphone TLI4

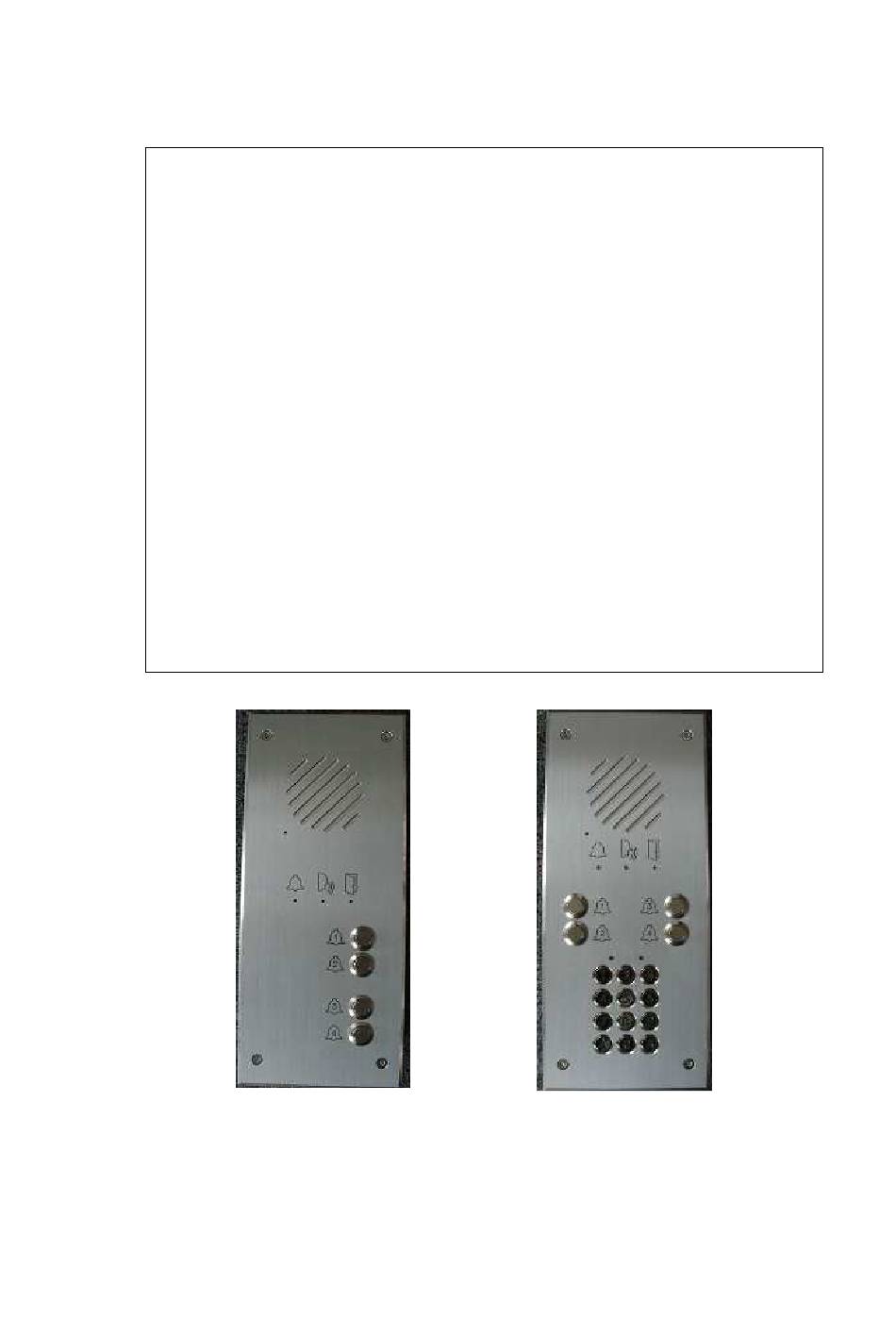

- Page 1 TLI4 / TLI4K 120617 / 120618 PLATINE TELEPHONIQUE MANUEL D'INSTALLATION ET DE PROGRAMMATION AIPHONE FR411-4AIP - 11.02.13 – Edition notice V1.1...
-
Page 2: Table Des Matières
3.3.5 Programmation du code secret 3.3.6 Type de passage en communication 3.4 Table des paramètres par défaut et des paramètres de l’installation 4 – EXPLOITATION 4.1 Appel de la platine par un poste 4.2 Appel automatique AIPHONE 11.02.13 – V1.1... -
Page 3: Presentation
Le dispositif est alimenté à partir d’un bloc 220V/12VDC. Il dispose de deux télécommandes (ouverture de gâche, caméra ...). TLI4 offre les possibilités suivantes : - suite à appui sur un bouton poussoir, il appelle un poste prédéterminé. Si celui-ci ne répond pas, trois autres postes peuvent être appelés cycliquement. -
Page 4: Installation Et Raccordements
2 - INSTALLATION ET RACCORDEMENT Raccordements carte TLI4: - trois bornes pour l’alimentation 12Volts DC (X1 points 1-2-3). - trois bornes (bornier X1 points 4-5-6) pour la télécommande 1 (boucle sèche normalement ouverte (NO) ou fermée (NF)). Elle accepte 24 Volts DC maxi et son pouvoir de coupure est de 2A sous 12VDC et 1A sous 24VDC. - Page 5 Ligne téléphonique Connectique pour carte Télécommande 2 option synthèse (caméra) vocale Détecteur boucle sèche (passage jour/nuit) ou bouton de sortie Télécommande 1 BP 2 BP 1 Boutons poussoirs BP 4 BP 3 Alimentation TBTS 12V DC AIPHONE 11.02.13 – V1.1...
-
Page 6: Programmation
5 « Code erroné ». La platine attend alors la composition d'un nouveau registre. AIPHONE 11.02.13 – V1.1... - Page 7 *2000# ? paramètres généraux Code = Programmation du bouton 1 *2001# ? Code = Programmation du bouton 2 *2002# ? Code = Programmation du bouton 3 *2003# ? Code = Programmation du bouton 4 *2004# ? Repos AIPHONE 11.02.13 – V1.1...
-
Page 8: Programmation Des Paramètres Généraux
0 --> activée en permanence. 1 à 9 --> activée de 1 à 9 secondes. Arrêt de la communication : 0 -> pas d'arrêt après la commande de gâche 1 -> arrêt après fin de tempo télécommande Page suivante AIPHONE 11.02.13 – V1.1... - Page 9 (de 001 à 255s) Nouveau code secret (4 chiffres) Mesure automatique des tonalités Temporisation de validation d'une tonalité de raccroché continue ou absente Pause automatique avant numérotation, de 1 à 6 secondes Programmation des tonalités Repos AIPHONE 11.02.13 – V1.1...
-
Page 10: Volume Haut-Parleur
1 à 9 minutes. Dans les deux cas, la détection de la tonalité de raccroché du correspondant met fin à la communication. entrer le REGISTRE 26, après réception d'un bip long, entrer votre choix : 0 pour illimitée, 1 à 9 pour 1 à 9 minutes de conversation. ♦ Valeur par défaut : 1. AIPHONE 11.02.13 – V1.1... -
Page 11: Mode De Fonctionnement
REGISTRE 36, après réception d'un bip long, entrer votre choix : 0 pour désactiver la tonalité de 2100Hz de réponse automatique. 1 pour activer la tonalité de 2100Hz. ♦ Valeur par défaut : 0. AIPHONE 11.02.13 – V1.1... -
Page 12: Gain En Communication
Une fois cette dernière mesure terminée, la platine émet 3 bips courts et passe à l'état repos. Si la platine émet 2 bips longs, cela signifie qu'elle ne peut mesurer les tonalités, il faut alors les programmer manuellement. AIPHONE 11.02.13 – V1.1... -
Page 13: Temporisation De Validation D'une Tonalité De Raccroché Continue Ou Absente
La pause automatique peut aussi intervenir à l’intérieur d’un numéro (attente après le préfixe de prise de ligne d’un PABX). entrer le REGISTRE 98, après réception d'un bip long, entrer votre choix : 1 à 6 pour 1 à 6 secondes. ♦ Valeur par défaut : 3. AIPHONE 11.02.13 – V1.1... -
Page 14: Tonalités De Retour D'appel Et D'occupations
3s +/-200ms 2800/3200 280/320 315/385 Signal de l’occupé 200ms +/-50ms 150/250 015/025 045/055 Silence de l’occupé 400ms +/-50ms 350/450 035/045 045/055 Signal de raccroché 500ms -200ms+50ms 300/550 030/055 045/055 Silence de raccroché 500ms -200ms+50ms 300/550 030/055 045/055 AIPHONE 11.02.13 – V1.1... -
Page 15: Messages De Synthèse Vocale
- 0 pour une numérotation immédiate, - 1 pour une numérotation après une temporisation de 0,5s, - 2 pour une numérotation après une temporisation de 1s, - 3 pour une numérotation après une temporisation de 1,5s, AIPHONE 11.02.13 – V1.1... -
Page 16: Programmation Des Paramètres Du Bouton
1 -> le bouton peut arrêter ses appels Nouveau code secret (4 chiffres) Reconnaissance du décroché du poste appelé : 0 -> par détection de tonalité 1 -> par détection d'un code MF quelconque 2 -> passage en communication immédiat Repos AIPHONE 11.02.13 – V1.1... -
Page 17: Inhibition/Réactivation Du Bouton D'appel
-> 1 bip long -> entrer 0*0141410822# -> 1 bip long -> entrer 60 -> 3 bips courts Pour effacer un numéro, presser directement la touche # après le bip long qui suit la composition du numéro du bouton. AIPHONE 11.02.13 – V1.1... -
Page 18: Condition D'arrêt De L'appel
: - 0 pour détecter le décroché par la tonalité, - 1 pour détecter le décroché par attente d’un chiffre MF quelconque, - 2 pour passer en communication immédiate. ♦ Valeur par défaut : 0. AIPHONE 11.02.13 – V1.1... -
Page 19: Table Des Paramètres Par Défaut Et Des Paramètres De L'installation
1 Code secret des paramètres du bouton 2002 d’appel 2 Code secret des paramètres du bouton 2003 d’appel 3 Code secret des paramètres du bouton 2004 d’appel 4 Adresse : Tél : Numéro de série AIPHONE 11.02.13 – V1.1... -
Page 20: Exploitation
Durant la durée d’activation de la télécommande 1, la led ‘Relais’ est allumée. Si le poste appelé est occupé ou ne répond pas avant la temporisation programmée, la platine procède à l'appel du numéro suivant s’il existe ou passe à l’état repos. Distribué par AIPHONE AIPHONE 11.02.13 – V1.1...
