SÉRIES IS
Système d'interphone vidéo IP commercial et de sécurité
Système à réseau direct
MANUEL D'INSTALLATION
Nous vous remercions d'avoir sélectionné Aiphone pour vos besoins en matière de communication et de sécurité. Veuillez lire
attentivement ce manuel avant l'installation et le conserver dans un endroit sûr pour toute consultation ultérieure.
Lisez également le MANUEL DE PROGRAMMATION et le MANUEL D'UTILISATION qui se trouvent sur le CD-ROM fourni avec
le poste maître IP (IS-IPMV).
* Reportez-vous aux manuels pour le système standard (IP) si nécessaire.
Une fois l'installation terminée, confi gurez le système en vous conformant au MANUEL DE PROGRAMMATION. Sinon, le
système ne fonctionnera pas.
IMPORTANT
N'installez pas le système tant que vous ne l'avez pas complètement compris ainsi que ce manuel.
•
Le système doit être installé et câblé par un technicien qualifi é compétent en matière de construction de
•
réseau.
Veuillez noter que les illustrations de ce manuel peuvent être différentes de la réalité.
FK1628 B P0811JZ

Publicité

Table des Matières
loading

Manuels Connexes pour Aiphone IS Série

Sommaire des Matières pour Aiphone IS Série

  • Page 1 Système à réseau direct MANUEL D'INSTALLATION Nous vous remercions d'avoir sélectionné Aiphone pour vos besoins en matière de communication et de sécurité. Veuillez lire attentivement ce manuel avant l'installation et le conserver dans un endroit sûr pour toute consultation ultérieure.

  • Page 2: Table Des Matières

    TABLE DES MATIÈRES PRÉCAUTIONS ........3 Poste de porte vidéo IP résistant au vandalisme (IS-IPDV, IS-IPDVF) ..9 AVERTISSEMENT ....... 3 ■ Accessoires ..........9 ATTENTION ......... 3 ■ Emplacements de montage ......9 PRÉCAUTIONS GÉNÉRALES .... 3 ■ Positions de montage et zone de vision Remarques relatives à...

  • Page 3: Précautions

    être utilisé comme dispositif de prévention du crime. 5. Pour l'alimentation, utilisez un modèle d'alimentation Aiphone 12. Veuillez noter à l'avance que l'écran LCD, bien qu'il soit fabriqué avec de ou un modèle indiqué pour une utilisation avec ce système.

  • Page 4: Remarques Relatives À L'utilisation De Ce Système

    Remarques relatives à l'utilisation de ce système • Ce manuel a été créé par Aiphone Co., Ltd., tous droits réservés. La copie d'une partie ou de l'intégralité de ce manuel sans l'autorisation préalable d'Aiphone Co., Ltd. est strictement interdite.

  • Page 5: Diagramme De Connexion D'un Système À Réseau Direct

    Diagramme de connexion d’un système à réseau direct Vous trouverez ci-après un exemple de système à réseau direct (IP) destiné à contrôler la sécurité et les communications dans le cadre d’installations. • Vous devez confi gurer un site avec un système basé sur l'IP. •...

  • Page 6: Câbles

    Câbles Les câbles et les connecteurs ne sont pas fournis avec ce produit. Reportez-vous aux pages 7 à 11 pour plus de détails à propos de la connexion de chaque unité. Remarques relatives aux câbles • Sauf mention contraire, n'utilisez jamais de •...

  • Page 7: Détails De L'unité

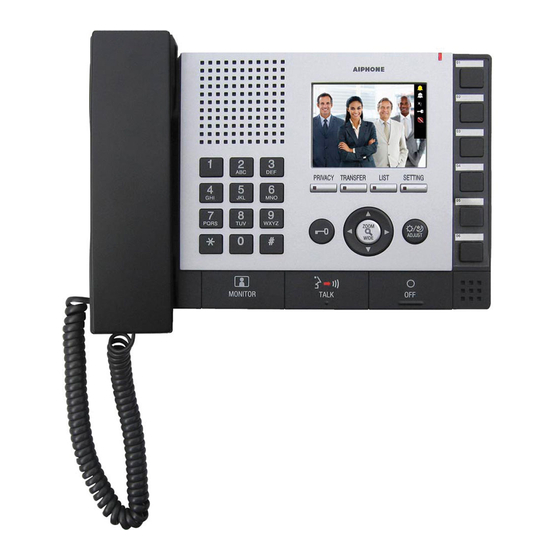

    DÉTAILS DE L'UNITÉ Poste maître IP de moniteur couleur (IS-IPMV) Pour les noms de pièces et leur fonction, reportez-vous au MANUEL D'UTILISATION. ■ Accessoires ・Support de montage × 1 ・Vis (15 mm, pour montage mural) x 4 ・Support de bureau × 1 ・Vis (25 mm, pour boîtier de raccordement électrique) x 4 ・Serre-câble ×...

  • Page 8: Montage Sur Un Support De Bureau

    Montage sur un support de bureau Installez le support de Fixez l'unité sur le bureau. support de montage. Installez le support de bureau sur Fixez le support de une surface plane ou autre afi n montage sur le support de le stabiliser. Fixez le support de bureau.

  • Page 9: Poste De Porte Vidéo Ip Résistant Au Vandalisme (Is-Ipdv, Is-Ipdvf)

    Poste de porte vidéo IP résistant au vandalisme (IS-IPDV, IS-IPDVF) ■ Accessoires ・Vis (pour montage mural) × 4 (IS-IPDV uniquement) ・Tournevis spécial × 1 ・Ancrage × 4 (IS-IPDV uniquement) ・Boîtier d'encastrement × 1 (IS-IPDVF uniquement) ・Plaque nominative transparente × 2 ・Papier de norme ACPEIP ×...

  • Page 10: Montage

    ■ Montage IS-IPDV (montage en surface) Fixez l'unité sur la surface de REMARQUE montage. Desserrez la Laissez de la place pour introduire une vis. Utilisez des ancrages de panneau ou vis à l'aide d'un Orifi ce de montage des chevilles à béton si nécessaire. Centre de l'unité...

  • Page 11: Connexions (Is-Ipdv Et Is-Ipdvf)

    ■ Connexions (IS-IPDV et IS-IPDVF) Fils en Les bornes se trouvent à l'intérieur du Entrée option couvercle des bornes. Après la connexion, acheminez les fi ls par les chemins de câblage, puis refermez le couvercle. Veillez à acheminer le câble CAT5e/6 et les fi...

  • Page 12: Données Techniques Et Précautions

    DONNÉES TECHNIQUES ET PRÉCAUTIONS Données techniques • Température de fonctionnement : Poste maître IP de moniteur couleur (IS-IPMV) 0 - 40°C (+32°F - +104°F) Poste de porte vidéo IP résistant au vandalisme (IS-IPDV, IS-IPDVF) -10 - 60°C (+14°F - +140°F) •...

  • Page 13: Garantie

    à remplacer l’appareil gratuitement si celui-ci présente un défaut, à la condition que ce défaut soit bien confi rmé lors de l’examen de l’appareil et que l’appareil soit toujours sous garantie. Aiphone se réserve le droit exclusif de décider s’il existe ou non un défaut de matière ou de fabrication et si l’appareil est ou non couvert par la garantie.
  • Page 14 MEMO...
  • Page 15 MEMO...
