11.

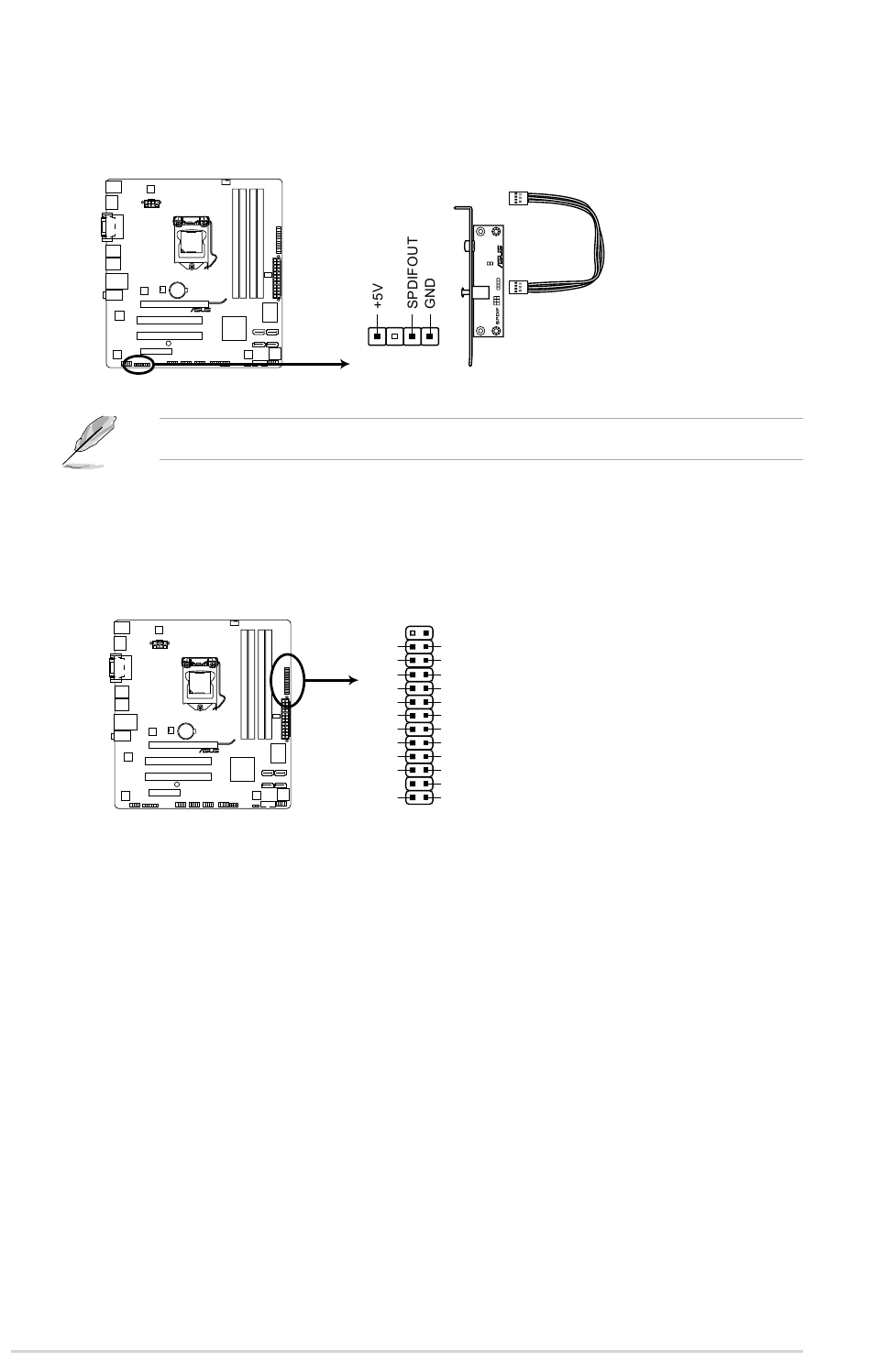

Connecteur audio numérique (4-1 pin SPDIF_OUT)
Ce connecteur est destiné à un/des port/s additionnel Sony/Philips Digital Interface
(S/PDIF).
P8Q67-M DO/USB3/TPM
Connecteur audio numérique de la P8Q67-M DO/USB3/TPM
P8Q67-M DO/USB3/TPM Digital audio connector
Le module S/PDIF est vendu séparément.
12.
Connecteur LPT (26-1 pin LPT)
Le connecteur LPT (Line Printing Terminal) supporte des périphériques tels que
des imprimantes. La norme LPT est similaire à l'interface IEEE 1284 qui définit les
communications parallèles pour les ordinateur compatibles.
P8Q67-M DO/USB3/TPM
Connecteur LPT de la P8Q67-M DO/USB3/TPM
P8Q67-M DO/USB3/TPM LPT connector
1-18
SPDIF_OUT
LPT
SLCT
GND
PE
GND
BUSY
GND
ACK#
GND
PD7
GND
PD6
GND
PD5
GND
PD4
GND
PD3
SLIN#
PD2
INIT#
PD1
ERR#
PD0
AFD
STB#
PIN 1
Chapitre 1 : Introduction au produit
